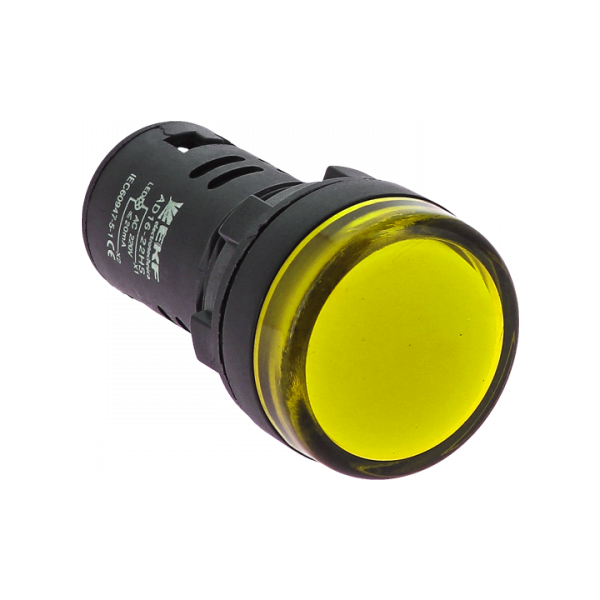

Матрица светодиодная AD16-16HS желтая 24 В DC (16мм) EKF PROxima | ledm-ad16-24-y

Матрица светодиодная AD16-16HS желтая 24 В AC/DC (16 мм) от EKF - компактный индикатор для визуального контроля состояния оборудования в сетях переменного и постоянного тока. Подходит для установки в щитах управления, АВР и на пультах станков. Артикул ledm-ad16-24-y обеспечивает надежную работу при напряжении 24 В.

Назначение и область применения

Матрица светодиодная AD16-16HS желтая 24 В AC/DC (16 мм) используется как индикатор состояния в электроустановках. Её основная задача - показывать, когда оборудование находится под напряжением или работает. Применяется в вводно-распределительных устройствах (ВРУ), системах автоматического включения резерва (АВР), пунктах управления электроприводами, пультах управления и других местах, где нужна четкая визуальная сигнализация.

Технические характеристики

• Номинальное напряжение: 24 В (работает как от переменного, так и от постоянного тока)
• Цвет свечения: жёлтый - хорошо заметен в условиях плохого освещения и не вызывает усталости глаз
• Тип лампы: светодиод - долгий срок службы, низкий энергопотребление
• Габариты: 16×16×10 мм - компактный формат для плотной компоновки
• Тип подключения: винтовые зажимы - удобно фиксируются провода сечением до 2,5 мм2
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Линза: высокая - увеличивает угол видимости и яркость светового пятна
• Материал корпуса: пластик - устойчив к химическим воздействиям и механическим повреждениям
• Комплектация: готов к установке - лампа уже встроена
• Количество индикаторов: один

Совместимость и монтаж

Матрица светодиодная AD16-16HS желтая 24 В AC/DC (16 мм) устанавливается в стандартные отверстия диаметром 16 мм. Для монтажа требуется просверленное отверстие в панели, после чего устройство фиксируется резьбовым креплением внутри корпуса. Кабель подключается к винтовым контактам - важно затянуть их равномерно, чтобы избежать перегрева. Учитывайте, что напряжение питания должно точно соответствовать 24 В - превышение может вывести индикатор из строя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP54 позволяет использовать её в помещениях с повышенной влажностью, пылью или возможными брызгами жидкостей - например, на производстве или в цехах. Однако не предназначена для работы в условиях постоянного контакта с водой или агрессивными средами.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность для разных типов цепей
• Светодиодный источник света - служит более 50 000 часов, не требует замены в течение всего срока службы оборудования
• Высокая линза обеспечивает хорошую видимость даже под острыми углами - важна при расположении на вертикальных панелях
• Защита IP54 снижает риск отказа из-за внешних факторов
• Пластиковое переднее кольцо не нагревается и безопасно при прикосновении

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - использование на 48 В или 110 В приведёт к выходу из строя
• Не рассчитана на взрывоопасные среды - не имеет взрывозащиты Ex
• Не рекомендовано применение в условиях постоянного погружения в воду или прямых струях воды - IP54 не обеспечивает герметичность при гидроударах
• Не подходит для установки в открытых наружных шкафах без дополнительной защиты от осадков

Примеры использования

• Индикация наличия напряжения на входе АВР в распределительном щите
• Сигнализация активного режима станка на пульте управления
• Обозначение включения насоса или вентилятора в системе кондиционирования
• Контроль работоспособности зарядного устройства в сервисном оборудовании

Практические советы

• Перед установкой проверьте соответствие напряжения сети значению 24 В AC/DC - используйте тестер
• При монтаже в металлическом шкафу убедитесь, что корпус индикатора не соприкасается с токоведущими элементами
• Для групповой установки нескольких индикаторов соблюдайте минимальный шаг между отверстиями - минимум 20 мм, чтобы исключить тепловое влияние
• Если планируете использовать в холодном помещении - учтите, что светодиоды теряют яркость ниже –20 C, хотя AD16-16HS сохраняет работоспособность до –30 C
• Запасной индикатор лучше иметь под рукой - замена занимает менее минуты, но остановка производства из-за отсутствия сигнала может стоить дороже
