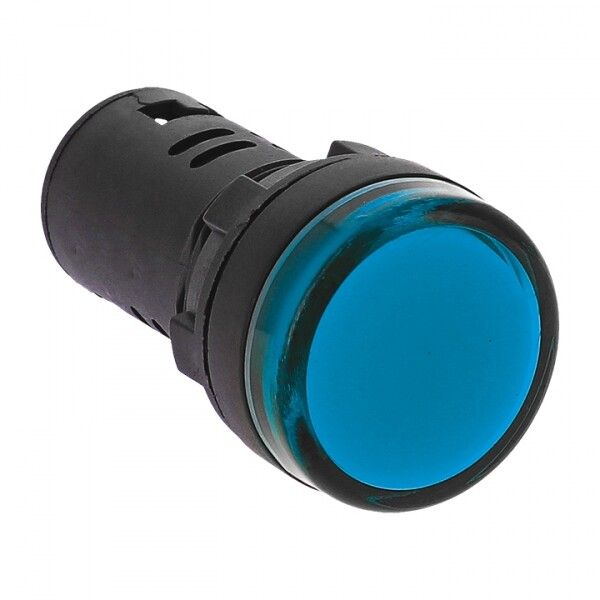

Матрица светодиодная AD16-16HS синяя 230В AC (16 мм) PROxima | ledm-ad16-16-b EKF

Матрица светодиодная AD16-16HS синяя 230В AC (16 мм) от EKF - компактный индикатор для визуального отображения состояния цепей переменного тока в панелях управления. Артикул ledm-ad16-16-b предназначен для установки на лицевые панели оборудования, где требуется надёжная и долговечная индикация.

Назначение и область применения

Матрица светодиодная AD16-16HS синяя 230В AC (16 мм) используется для индикации включения или работы электрооборудования. Подходит для установки в вводно-распределительных устройствах, пультах управления, системах автономного включения резерва, станциях управления приводами и других местах, где нужна чёткая визуальная сигнализация. Применяется в цепях переменного тока 50/60 Гц с напряжением до 230 В - именно такая нагрузка соответствует её номинальному значению.

Технические характеристики

• Напряжение питания: 230 В AC (частота 50–60 Гц)
• Цвет свечения: синий
• Тип светоизлучающего элемента: светодиод
• Габариты: 16×16×10 мм
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Тип подключения: винтовые зажимы
• Способ монтажа: на лицевую панель через отверстие
• Материал корпуса: пластик
• Тип линзы: высокая - обеспечивает яркий и равномерный рассеянный свет
• Количество индикаторов: один
• Комплектация: готовый модуль с установленной лампой

Совместимость и монтаж

Матрица светодиодная AD16-16HS синяя 230В AC (16 мм) монтируется в подготовленное круглое отверстие диаметром 16 мм. Для фиксации используются два штыревых контакта, которые зажимаются винтами внутри корпуса. Установка возможна на металлические, деревянные или пластиковые панели толщиной до 8 мм. Напряжение 230 В AC позволяет подключить устройство напрямую к сети без дополнительных преобразователей. Клеммы совместимы с проводами сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для индикаторных элементов в электроустановках. Степень защиты IP54 делает его пригодным для использования в помещениях с повышенной влажностью, пылью или риском попадания жидкости - например, в цехах, на элеваторах, в насосных станциях. Материал корпуса - самозатухающий пластик, что снижает риск распространения пламени при перегрузке.

Преимущества

• Энергоэффективность: светодиод потребляет мало энергии, не нагревается при работе
• Долгий срок службы: более 50 000 часов при правильном питании
• Яркое и равномерное свечение благодаря высокой линзе
• Простота замены: весь модуль меняется целиком, без пайки
• Устойчивость к вибрациям и механическим воздействиям

Ограничения применения

Не следует использовать Matrytsa svetodiodnaya AD16-16HS sinyaya 230V AC (16 mm) в условиях постоянного погружения в воду, при температуре ниже –25 C или выше +60 C. Также запрещено подключение к напряжению выше 230 В - даже кратковременные скачки могут вывести лампу из строя. Не подходит для работы в цепях постоянного тока - она рассчитана исключительно на переменный ток 50/60 Гц.

Примеры использования

• Индикация включения главного автомата в щите распределения
• Сигнализация “Работает” на пульте управления конвейером
• Отображение активного режима в системе АВР (автоматическое включение резерва)
• Знак “Внимание!” на панели станка с высоким напряжением

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - 230 В +-10%. Перегрузка снизит срок службы.
• При установке в панель используйте уплотнительное кольцо (если есть), чтобы сохранить степень защиты IP54.
• Не затягивайте винты слишком сильно - можно повредить контактную группу.
• Артикул ledm-ad16-16-b совместим с другими изделиями серии PROxima от EKF - легко найти аналоги при замене.
• Для многоканальных решений можно комбинировать несколько таких матриц - они имеют одинаковый форм-фактор и способ крепления.
