Матрица светодиодная AD16-22HS белый 230 В AC IP65 PROxima | ledm-ad16-w-65 EKF

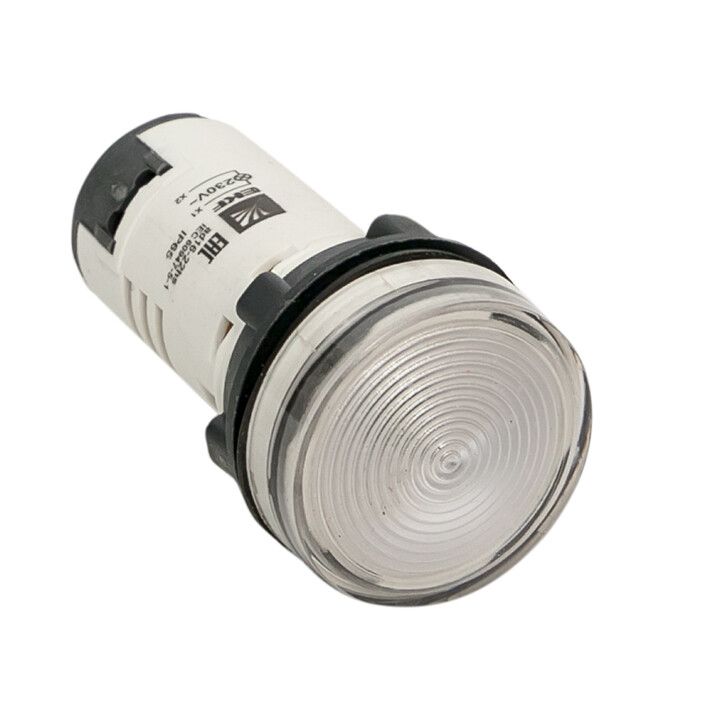

Матрица светодиодная AD16-22HS белый 230 В AC IP65 от EKF - компактный индикатор для визуального контроля состояния цепи в распределительных устройствах и системах управления. Матрица AD16-22HS работает от сети 230 В переменного тока, имеет степень защиты IP65 и устанавливается в отверстие диаметром 22 мм.

Назначение и область применения

Матрица светодиодная AD16-22HS белый 230 В AC IP65 предназначена для индикации наличия напряжения в электроустановках. Применяется в вводно-распределительных устройствах (ВРУ), аппаратах АВР, пультах управления электроприводами, щитах автоматики и других местах, где требуется четкая визуальная сигнализация.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Тип питания: переменный ток (50/60 Гц)
• Тип лампы: светодиод
• Цвет свечения: белый
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Тип подключения: винтовые зажимы - надежное и простое подключение проводов
• Диаметр отверстия для установки: 22 мм
• Высота корпуса: 10 мм - минимальная выступающая часть, удобна для плотной компоновки
• Количество индикаторов: один
• Комплектация: готова к установке - лампа встроена, внешних элементов не требует
• Тип линзы: высокая - обеспечивает равномерное рассеивание света и хорошую видимость под любым углом

Совместимость и монтаж

Матрица AD16-22HS устанавливается в подготовленное отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка на корпусе - достаточно затянуть её рукой, чтобы закрепить устройство. Подключаются два провода: фаза и ноль. Напряжение 230 В соответствует стандартным сетям в жилых и промышленных объектах. Устройство совместимо с большинством шасси и панелей, имеющих стандартные посадочные места под индикаторы типа AD16.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования, работающего в условиях повышенной запыленности и влажности. Степень защиты IP65 позволяет использовать Matrytsu AD16-22HS в помещениях с возможностью мытья стен и оборудования струей воды - например, на пищевых производствах, в мойках, на открытых площадках под навесом. Работает в температурном диапазоне, типичном для промышленных условий, однако точные пределы не указаны - рекомендуется избегать экстремальных перегревов (>+60C) и замерзаний (<–20C).

Преимущества

• Светодиодный источник света - долговечен, энергоэффективен, не нагревается
• Высокая линза обеспечивает широкий угол видимости - сигнал хорошо заметен даже с бокового ракурса
• Защита IP65 снижает риск отказа в сложных средах - пыль и влага не попадают внутрь
• Готовая к установке комплектация - не нуждается в доп. деталях, таких как резисторы или драйверы
• Компактная высота (10 мм) - не мешает другим элементам на панели

Ограничения применения

• Не предназначен для работы при напряжении выше 230 В - применение на 380 В или 400 В вызовет выход из строя
• Не подходит для постоянного тока - только переменный ток 50/60 Гц
• Не является автономным источником освещения - служит исключительно для индикации
• Не защищен от механических ударов - не устанавливать в местах с риском повреждения корпуса
• Не следует использовать в взрывоопасных зонах - отсутствует сертификация Ex

Примеры использования

• Индикация включения главного автомата в ВРУ
• Сигнализация наличия напряжения на входе АВР
• Индикация работоспособности насоса или вентилятора в пульте управления
• Подсветка кнопочного поста на производстве с высокой запыленностью
• Фиксация состояния цепи в щите управления лифтом или эскалатором

Практические советы

• Перед установкой проверьте соответствие напряжения сети - 230 В +-10%. Перенапряжение убьёт светодиод.
• При монтаже используйте провода с сечением 0,5–2,5 мм2 - они подходят под винтовые зажимы без доработки.
• Если отверстие больше 22 мм - используйте уплотнительную втулку, чтобы избежать люфта и нарушения степени защиты IP65.
• Не перетягивайте гайку - это может треснуть пластиковый корпус.
• AD16-22HS - часть серии PROxima от EKF. Все аналогичные модели этой серии имеют единый форм-фактор, что упрощает замену и ремонт.
