Лампа AD22DS(LED) матрица D22мм белый 230В | 238572 КЭАЗ

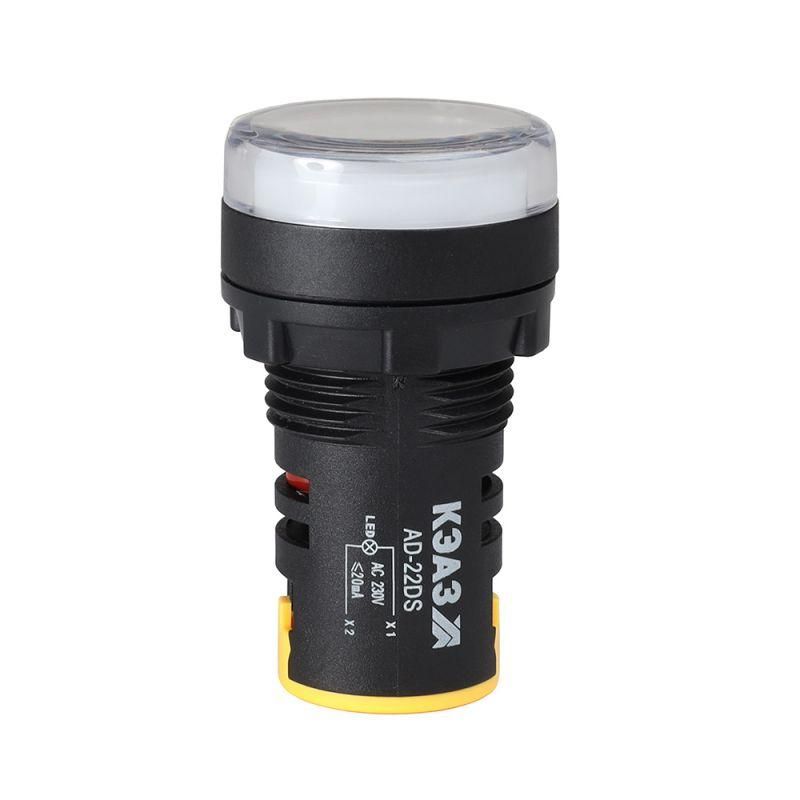

Лампа AD22DS(LED) матрица 22 мм белый 230В от КЭАЗ - компактный светодиодный индикатор для визуальной сигнализации состояния оборудования в электрощитах и системах управления. Артикул 238572 предназначен для работы в сетях переменного тока 230 В и устанавливается в отверстия диаметром 22 мм.

Назначение и область применения

Лампа AD22DS(LED) матрица 22 мм белый 230В используется для индикации включённого состояния электрических цепей и оборудования. Подходит для установки в распределительных щитах, пультах управления, автоматических системах и устройствах, где требуется четкая визуальная сигнализация. Белый цвет свечения обеспечивает высокую видимость в условиях яркого освещения. Применяется в промышленной автоматизации, энергетике, машиностроении и на объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип лампы: светодиодная (LED)
• Диаметр отверстия для монтажа: 22 мм
• Цвет свечения: белый
• Цвет переднего кольца: черный
• Тип линзы: плоская
• Высота корпуса: 10 мм
• Степень защиты: IP40 (защита от предметов более 1 мм, брызги воды не защищены)
• Рабочая температура: от –25 C до +40 C
• Тип подключения: винтовые клеммы
• Количество индикаторов: один
• Комплектация: лампа с готовым световым элементом

Совместимость и монтаж

Лампа AD22DS(LED) матрица 22 мм белый 230В устанавливается в стандартные отверстия диаметром 22 мм, характерные для панелей управления и шкафов. Для фиксации используется резьбовая система с контргайкой, входящей в комплект. Подключение осуществляется через винтовые клеммы - провода зачищаются на 5–7 мм и затягиваются усилием 0,2–0,3 Нм. Убедитесь, что толщина панели позволяет надёжно закрепить устройство. Лампа совместима с другими изделиями серии AD22, что упрощает замену и унификацию в проектах.

Безопасность и стандарты

Лампа соответствует требованиям к безопасности для устройств низкого напряжения. Сертифицирована в рамках системы ГОСТ Р МЭК 60947-5-1. Отсутствие защиты от брызг (IP40) требует установки внутри закрытых щитов или помещений с контролируемой средой. Не применяется во влажных, пыльных или открытых зонах без дополнительной защиты.

Преимущества

• Монолитный корпус из прочного пластика снижает риск повреждения при монтаже и эксплуатации
• Светодиодная технология обеспечивает долгий срок службы (до 50 000 часов) и минимальное тепловыделение
• Широкий диапазон рабочих температур позволяет использовать в холодных помещениях и на производстве
• Совместимость с сериями других моделей AD22 упрощает замену и ремонт
• Чёрное переднее кольцо снижает блики и улучшает контрастность свечения

Ограничения применения

• Не предназначена для установки вне закрытых щитов - IP40 не защищает от влаги и пыли
• Подходит только для переменного тока 230 В; не работает от постоянного тока
• Запрещено применять в средах с агрессивными химическими веществами или повышенной вибрацией без дополнительной герметизации
• Не рекомендуется для использования в местах с частыми перегрузками или скачками напряжения выше 230 В +-10%

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнализация работоспособности конвейера на пищевом производстве
• Обозначение активного режима в пульте управления станком
• Индикация наличия питания в распределительном щите жилого дома
• Система оповещения о запуске аварийного генератора

Практические советы

• При замене старой лампы проверьте соответствие напряжения - использование 230 В вместо 24 В приведёт к выходу из строя
• Для удобства обслуживания используйте лампу AD22DS(LED) матрица 22 мм белый 230В в сочетании с аналогичными по размеру индикаторами другой цветовой гаммы (красный, зелёный)
• При монтаже в тонких панелях (менее 2 мм) используйте уплотнительную прокладку, чтобы предотвратить деформацию корпуса
• Не затягивайте винты слишком сильно - это может треснуть пластиковую основу
• Артикул 238572 - единственный вариант белого свечения в этой серии с напряжением 230 В; другие цвета имеют свои артикулы
