Матрица светодиодная AD22-230 В белая | 36-4743 REXANT MEET

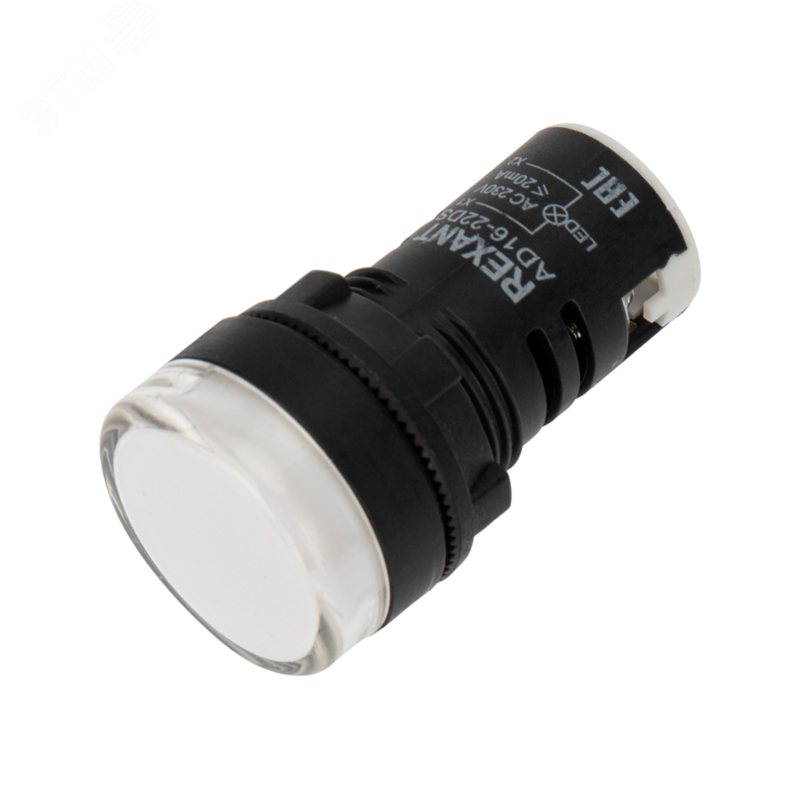

Матрица светодиодная 230 В белая AD22 от Rexant - компактный индикатор для визуальной сигнализации в сетях переменного тока 230 В. Артикул 36-4743 подходит для установки в панели управления, где требуется надежное и долговечное указание рабочего состояния.

Назначение и область применения

Матрица светодиодная 230 В белая AD22 используется для индикации включения или работы оборудования в электрических цепях переменного тока 50/60 Гц. Применяется в щитах автоматики, на пультах управления, в оборудовании с высокими требованиями к наглядности состояния - например, на станках, насосах, конвейерах, системах вентиляции.

Технические характеристики

• Напряжение питания: 230 В переменного тока - работает напрямую от сети без дополнительных преобразователей;
• Цвет свечения: белый - обеспечивает хорошую видимость в условиях освещённого помещения;
• Тип подключения: винтовые зажимы - устойчивое соединение, подходящее для многократной переборки;
• Диаметр монтажного отверстия: 22 мм - совместим с типовыми отверстиями в панелях из металла или пластика;
• Степень защиты IP40 - защищена от твёрдых частиц крупнее 1 мм, но не герметична и не рассчитана на контакт с водой;
• Высота: 15 мм - низкопрофильная конструкция, не выступает за поверхность панели;
• Конструкция линзы: круглая - равномерное распределение света;
• Количество световых элементов: 1 - один светодиод, не требует сложной схемы управления;
• Цвет корпуса: чёрный - снижает блики, хорошо сочетается с большинством панелей;
• Комплектация: с лампой - готов к установке, не требует докупки источника света;
• Наличие кольца: да - фиксирует устройство в отверстии, предотвращает проворачивание.

Совместимость и монтаж

Матрица светодиодная 230 В белая AD22 устанавливается в подготовленное отверстие диаметром 22 мм. Крепление осуществляется через резьбовое кольцо, которое затягивается с тыльной стороны панели. Для подключения используются два винтовых контакта - L (фаза) и N (нейтраль). Подключение выполняется медными проводами сечением до 2,5 мм2. Установка возможна в вертикальном и горизонтальном положении. Не требует специальных инструментов - достаточно отвёртки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений. Степень защиты IP40 исключает попадание крупных твёрдых предметов, но не обеспечивает защиту от влаги. Не предназначен для установки во влажных средах, на улице или в местах с риском брызг воды. Работает в температурном диапазоне, характерном для внутренних помещений - от +5C до +40C.

Преимущества

• Работает напрямую от 230 В - не нуждается в блоке питания;
• Интегрированная лампа и крепёж - минимум деталей, меньше точек отказа;
• Круглая линза даёт равномерное свечение без “горячих” пятен;
• Чёрный корпус маскирует следы загрязнений и не отвлекает внимание;
• Фиксация кольцом гарантирует прочную посадку даже при вибрациях.

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием пара, брызг, мойки - IP40 недостаточно;
• Не подходит для цепей постоянного тока - только переменный ток 230 В;
• Не рекомендовано использование в средах с пылью, содержащей металлическую стружку - возможно заклинивание механизма крепления;
• Не заменяет аварийную сигнализацию - не имеет функций самодиагностики или контроля работоспособности.

Примеры использования

• Индикация включения станка на сборочном конвейере;
• Сигнал “работает” на панели управления тепловым насосом;
• Индикатор наличия напряжения в распределительном шкафу;
• Подсветка кнопки запуска в автоматической линии.

Практические советы

• При монтаже проверьте глубину отверстия - высота устройства 15 мм, чтобы не задеть другие элементы внутри панели;
• Затягивайте кольцо руками - переусердствовать нельзя, иначе треснет пластиковая вставка;
• При подключении используйте маркировку проводов - хотя устройство не поляризовано, соблюдение цветовой схемы (L – красный, N – синий) повышает безопасность обслуживания;
• Для длительной службы избегайте установки рядом с мощными источниками тепла - перегрев сокращает срок жизни светодиода;
• Артикул 36-4743 и бренд Rexant - проверенные решения для промышленных задач, часто встречающиеся в каталогах сервисных центров.
