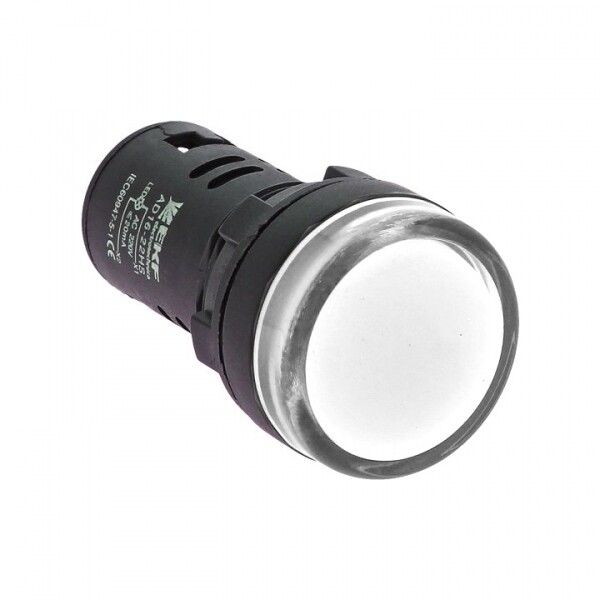

Матрица светодиодная AD16-16HS белая 24 В DC (16мм) EKF PROxima | ledm-ad16-24-w

Матрица светодиодная AD16-16HS белая 24 В AC/DC (16 мм) от EKF - компактная индикаторная лампа для визуального контроля состояния оборудования в системах с переменным или постоянным током. Артикул ledm-ad16-24-w из серии PROxima подходит для установки в щитах, пультах управления и других устройствах, где требуется надежный сигнал работы.

Назначение и область применения

Матрица светодиодная AD16-16HS белая 24 В AC/DC (16 мм) используется как индикатор включения или работы оборудования. Применяется в электрических цепях переменного тока до 660 В и постоянного тока до 400 В. Устанавливается в вводно-распределительных устройствах (ВРУ), устройствах автоматического включения резерва (АВР), станциях управления электроприводами, пультах управления и аналогичных аппаратах.

Технические характеристики

• Тип лампы: светодиодная
• Напряжение питания: 24 В (работает на переменном и постоянном токе - AC/DC)
• Цвет свечения: белый
• Габаритные размеры: 16×16×10 мм
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Тип линзы: высокая - обеспечивает яркий и равномерный световой поток
• Тип подключения: винтовые зажимы - удобна для подключения проводов сечением до 2,5 мм2
• Количество индикаторов: один
• Материал переднего кольца: пластик - устойчив к механическому воздействию и химическим средам

Совместимость и монтаж

Матрица светодиодная AD16-16HS белая 24 В AC/DC (16 мм) устанавливается в отверстие диаметром 16 мм. Для монтажа достаточно просверлить отверстие соответствующего размера, вставить устройство и закрепить гайкой сзади. Подключение осуществляется через винтовые клеммы - подходят медные провода с изоляцией до 2,5 мм2. Не требует внешних резисторов или преобразователей - питание подается напрямую на 24 В.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленной эксплуатации. Степень защиты IP54 позволяет использовать Матрицу светодиодную AD16-16HS белая 24 В AC/DC (16 мм) в помещениях с повышенной запыленностью и возможными брызгами воды - например, на производстве или в цехах.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность для различных систем
• Яркая белая линза обеспечивает хорошую видимость даже при ярком освещении
• Компактный размер - легко помещается в плотно укомплектованных шкафах
• Долгий срок службы благодаря светодиодному источнику света
• Простая замена - не требует демонтажа всего модуля, только выкручивается гайка и меняется лампа

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах - отсутствует взрывозащита
• Не рекомендуется для длительного использования при температуре выше +60 C - риск снижения срока службы
• Подключается только к источникам 24 В - нельзя использовать с напряжением 12 В или 48 В без согласующих элементов
• Не имеет функции мигания - работает только в режиме постоянного свечения

Примеры использования

• Индикация включения АВР в распределительном щите
• Сигнал «питание есть» на пульте управления насосной станцией
• Индикация готовности к работе на станках с ЧПУ
• Обозначение активного канала в системе резервирования

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 24 В - перегрузка снизит срок службы
• При установке в металлические корпуса используйте изолирующую прокладку между корпусом и пластиковым кольцом
• Затягивайте винты клемм аккуратно - переусиливать нельзя, чтобы не повредить контакт
• Для многоканальных решений можно комбинировать несколько единиц AD16-16HS - все они совместимы по форме и креплению
• При необходимости замены - отсоедините питание, открутите гайку и извлеките старую лампу. Новая лампа вставляется точно так же - никаких полярностей для белого светодиода не существует
