Индикатор значения тока и напряжения желтый ED16-22AVD 100А PROxima | ed16-22avd-y EKF

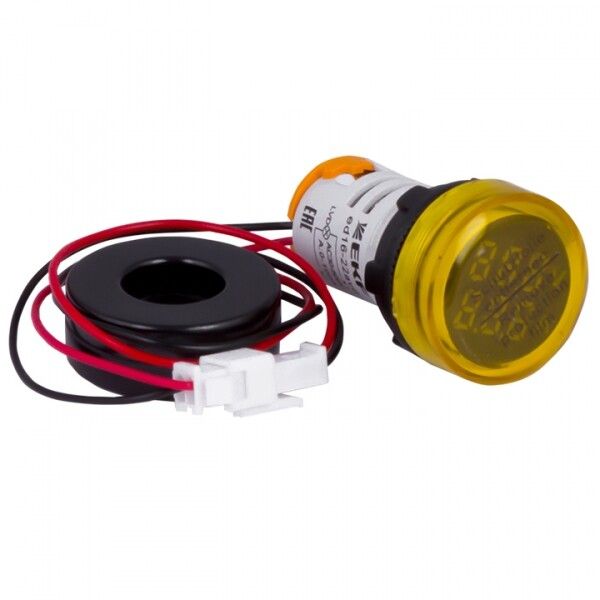

Индикатор значения тока и напряжения желтый ED16-22AVD 100А от EKF - компактное устройство для одновременной визуальной индикации уровня тока и напряжения в цепях переменного тока. Подходит для монтажа на панелях управления, где важна быстрая диагностика состояния оборудования.

Назначение и область применения

Индикатор значения тока и напряжения желтый ED16-22AVD 100А предназначен для отображения текущих значений тока и напряжения в реальном времени. Он используется там, где необходимо контролировать два параметра сразу - например, при перегрузках, проседании напряжения или отклонении от нормы. Устройство устанавливают в распределительных щитах, пультах управления, системах АВР, на станциях управления электроприводами и других местах, где требуется оперативная визуальная сигнализация.

Технические характеристики

• Номинальный ток: 100 А - способен работать в цепях с нагрузкой до этого значения без внешних преобразователей;
• Напряжение питания: 70–500 В переменного тока (AC) - совместим с большинством промышленных сетей 220/380/400 В;
• Тип индикации: светодиодный, жёлтый цвет - обеспечивает хорошую видимость в условиях освещённого помещения;
• Количество индикаторов: 2 - один для тока, второй для напряжения, отображаются одновременно;
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или запылённостью;
• Габариты: 22×22×10 мм - компактный формат, экономит место в шкафу;
• Материал корпуса: пластик - легкий, устойчивый к химическому воздействию, не проводит ток;
• Подключение: винтовые клеммы - надёжное и простое подсоединение проводов;
• Комплектация: с установленной светодиодной лампой - не требует самостоятельной замены элементов при установке.

Совместимость и монтаж

Индикатор значения тока и напряжения желтый ED16-22AVD 100А монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки не нужны дополнительные крепления - устройство фиксируется штатными зажимами внутри корпуса. Подключается напрямую к измеряемой цепи: входные клеммы рассчитаны на провода сечением до 2,5 мм2. Оба индикатора (ток и напряжение) работают параллельно - не требуют внешних датчиков или трансформаторов тока. Совместим с любыми системами, работающими на переменном токе 50/60 Гц.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных установках. Высокая степень защиты IP54 позволяет использовать его в средах с возможным попаданием пыли и влаги. Напряжение питания до 500 В AC исключает риск пробоя изоляции при нормальных условиях эксплуатации. Материал корпуса - самозагасающий пластик, что снижает риск распространения пламени.

Преимущества

• Две функции в одном устройстве - контроль тока и напряжения без необходимости устанавливать два отдельных индикатора;
• Яркая жёлтая светодиодная индикация - легко заметна даже при ярком фоновом освещении;
• Компактный размер - занимает мало места в плотно укомплектованном шкафе;
• Надёжное винтовое подключение - не требует специального инструмента, легко обслуживается;
• 7-летняя гарантия от EKF - подтверждает долговечность и качество сборки.

Ограничения применения

• Не работает с постоянным током - только переменный ток (AC) 50/60 Гц;
• Напряжение выше 500 В не допускается - для цепей до 660 В нужен другой тип индикатора;
• Не является точным измерителем - служит только для визуальной индикации, не для калибровки или протоколирования;
• Не подходит для взрывоопасных зон - IP54 недостаточно для классов взрывозащиты Ex.

Примеры использования

• Щит управления насосной станцией - отслеживание скачков напряжения и перегрузки по току;
• Пульт АВР - сигнал о потере напряжения и превышении тока в основной линии;
• Конвейерная система - быстрое выявление отказа двигателя по изменению потребляемого тока;
• Электрощит в цеху - визуальный контроль состояния сети без доступа к мультиметрам.

Практические советы

• При монтаже проверьте, чтобы отверстие в панели было точно 22 мм - меньшее затруднит установку, большее - вызовет люфт;
• Зажимайте провода в клеммах равномерно - перетяжка повредит контакт, слабое крепление вызовет нагрев;
• Если в вашей цепи ток превышает 100 А, используйте трансформатор тока - индикатор не рассчитан на прямое подключение к более мощным линиям;
• Выбирайте жёлтый цвет, когда нужно отличить этот индикатор от красного (авария) и зелёного (работа);
• Для длительной работы в условиях пыли регулярно проверяйте герметичность вокруг корпуса - хотя IP54 защищает, грязь может накапливаться на поверхности.
