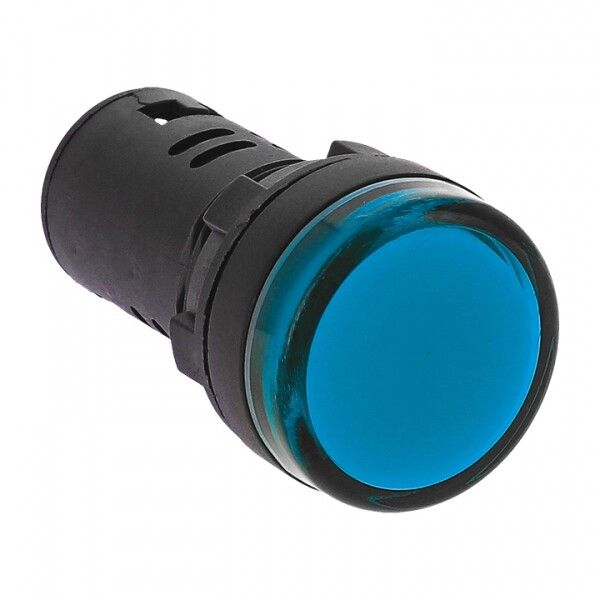

Матрица светодиодная AD16-16HS синяя 24В DC (16 мм) PROxima | ledm-ad16-24-b EKF

Матрица светодиодная AD16-16HS синяя/сигн. 24В DC/AC (16 мм) от EKF - компактный индикатор для визуального контроля состояния оборудования в системах с переменным или постоянным током. Подходит для установки на панели управления, работает от сети 24 В и отличается высокой надежностью в условиях запыленной среды.

Назначение и область применения

Матрица светодиодная AD16-16HS синяя/сигн. 24В DC/AC (16 мм) используется как индикатор включения или работы оборудования. Её основная задача - показывать состояние цепи: горит - система активна, не горит - отключена или есть отказ. Применяется в распределительных щитах, АВР, пультах управления насосами, конвейерами, станками и других промышленных системах, где требуется четкая визуальная сигнализация.

Технические характеристики

• Тип лампы: светодиод - долговечный, энергоэффективный источник света без нагрева
• Цвет свечения: синий - хорошо виден в ярком освещении, часто используется для сигналов «работает»
• Номинальное напряжение: 24 В - совместим с большинством промышленных контроллеров и преобразователей
• Тип напряжения: AC/DC - можно подключать как к переменному, так и к постоянному току
• Габариты: 16×16×10 мм - миниатюрный формат, легко помещается в плотную панель
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для цехов и открытых щитов
• Тип линзы: высокий - обеспечивает широкий угол рассеивания света, виден из любого положения
• Способ монтажа: на лицевую панель - фиксируется через отверстие 16 мм
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям
• Количество индикаторов: один - одиночная точка сигнализации
• Подключение: винтовые зажимы - надёжный контакт, допускает многократное подключение/отключение

Совместимость и монтаж

Матрица светодиодная AD16-16HS синяя/сигн. 24В DC/AC (16 мм) устанавливается в подготовленное круглое отверстие диаметром 16 мм. Для монтажа достаточно продеть провода через заднюю часть и затянуть их винтовыми клеммами. Напряжение питания - строго 24 В, перегрузка недопустима. Устройство не требует внешних резисторов - внутренняя схема уже оптимизирована под работу от 24 В AC/DC. Совместимо с кабелями сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP54 позволяет использовать её в помещениях с повышенной влажностью и пылью, таких как механические цеха, логистические зоны, насосные станции. Материал корпуса не поддерживает горение и соответствует нормам UL94 HB.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальность снижает необходимость закупки нескольких типов индикаторов
• Светодиодный элемент служит десятки тысяч часов - замены почти не требуются
• Высокая яркость при малом потреблении - экономичнее галогенных и ламп накаливания
• Устойчивость к вибрациям - подходит для установки на движущихся механизмах
• Простая замена - при выходе из строя можно заменить только лампу, не трогая корпус

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В - возможен выход из строя
• Не рекомендуется для установки в местах с постоянным прямым потоком воды - IP54 не гарантирует защиту от струй
• Не подходит для использования в взрывоопасных зонах - отсутствует сертификация Ex
• Не имеет функции мигания - для импульсной сигнализации нужен внешний модуль

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал «готово» на пульте управления конвейера
• Индикация наличия напряжения в АВР после перехода на резервный источник
• Контроль состояния пускателя в шкафу управления станком
• Сигнализация аварии в распределительном щите

Практические советы

• Перед монтажом проверьте напряжение на контактах - даже кратковременная перегрузка выведет LED из строя
• При установке в металлическую панель используйте изолирующую прокладку - предотвращает КЗ между корпусом и заземлением
• Для удобства обслуживания оставляйте свободный доступ к тыльной стороне - винты клемм должны быть доступны для откручивания
• Если планируете несколько индикаторов - выбирайте один цветовой ряд (например, все синие) для единообразной интерпретации сигналов оператором
• Артикул ledm-ad16-24-b - единственный в линейке PROxima с таким сочетанием цвета, напряжения и размера - не путайте с другими моделями AD16
