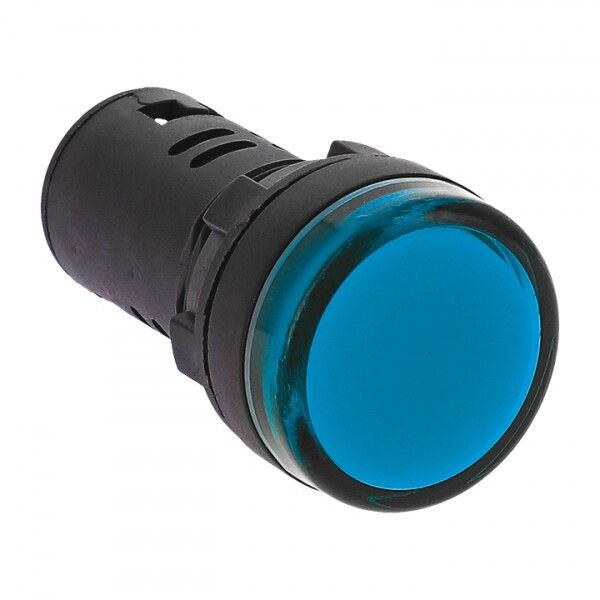

Матрица светодиодная AD16-22HS синяя 24В DC PROxima | ledm-ad16-b-24 EKF

Матрица светодиодная AD16-22HS синяя 24В AC/DC от EKF - компактный индикатор для визуального отображения состояния оборудования в системах управления. Подходит для установки в щитах, пультах и распределительных устройствах, где требуется надежная индикация при работе от сети 24 В постоянного или переменного тока.

Назначение и область применения

Матрица светодиодная AD16-22HS синяя 24В AC/DC используется для индикации включённого состояния электрических цепей. Применяется в системах управления технологическим оборудованием: вводно-распределительных устройствах (ВРУ), аппаратах автоматического включения резерва (АВР), пультах управления электроприводами, кнопочных постах и других местах, где нужна яркая и долговечная световая сигнализация.

Технические характеристики

• Номинальное напряжение: 24 В (работает как от переменного, так и от постоянного тока - AC/DC)
• Цвет излучения: синий (линза и цвет свечения совпадают)
• Тип линзы: высокая - обеспечивает направленное и равномерное освещение
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления
• Габариты: 22×22×10 мм - компактный формат для плотной компоновки
• Тип подключения: винтовые зажимы - удобны для быстрого монтажа проводов сечением до 2,5 мм2
• Материал корпуса: пластик - легкий, устойчивый к химическому воздействию
• Количество индикаторов: один
• Комплектация: готов к установке - в комплекте уже установлен светодиод

Совместимость и монтаж

Матрица светодиодная AD16-22HS синяя 24В AC/DC устанавливается в стандартные отверстия диаметром 22 мм, характерные для устройств серии PROxima. Для монтажа достаточно продеть провода через заднюю часть корпуса и затянуть винты. Учитывайте, что напряжение питания должно точно соответствовать 24 В - перегрузка по напряжению выведет элемент из строя. Напряжение выше 24 В недопустимо даже кратковременно.

Безопасность и стандарты

Изделие соответствует требованиям к индикационному оборудованию для электрощитового оборудования. Степень защиты IP54 позволяет использовать Матрицу светодиодную AD16-22HS синяя 24В AC/DC в помещениях с повышенной влажностью, на производстве, в условиях возможного попадания пыли или брызг. Соответствие нормам безопасности обеспечено конструкцией и материалами, применяемыми в рамках серий PROxima и EKF.

Преимущества

• Работает от обоих типов тока - AC и DC - снижает необходимость подбора специализированных моделей
• Высокая линза даёт четкую видимость даже при ярком окружающем свете
• IP54 - можно устанавливать в средних условиях производства без дополнительных кожухов
• Винтовое подключение исключает риск отсоединения при вибрации
• Срок службы светодиода значительно превышает срок службы обычных ламп накаливания

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - допускается лишь +-10%
• Не рассчитана на прямое погружение в жидкости - IP54 не гарантирует герметичность при длительном контакте с водой
• Не подходит для внешней установки без дополнительной защиты от атмосферных осадков
• Не имеет функции мигания - только постоянное свечение

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнализация активного режима в АВР
• Обозначение фазы в распределительном щите
• Индикация наличия питания на пульте управления конвейера
• Подсветка кнопочного поста в цеховой автоматизации

Практические советы

• Перед подключением проверьте напряжение на выводах - даже кратковременная перегрузка может повредить светодиод
• При монтаже в металлический щит используйте изолирующую шайбу - предотвращает замыкание на корпус
• Для групповой установки нескольких матриц рекомендуется использовать одножильные провода - они лучше фиксируются в винтовых зажимах
• При необходимости замены - не требует демонтажа всего щита: просто открутите два винта, вытяните устройство и подключите новое
• AD16-22HS синяя 24В AC/DC от EKF легко сочетается с другими элементами серии PROxima - все имеют единый стиль и габариты
