Светодиодная матрица AD16-22HS зеленая 24В DC EKF PROxima | ledm-ad16-g-24

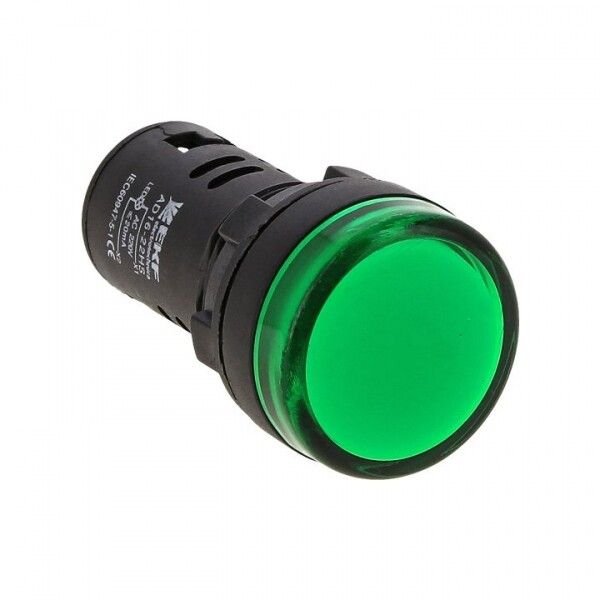

Матрица светодиодная AD16-22HS зеленая 24В AC/DC от EKF — компактный индикатор для визуального отображения состояния оборудования в панелях управления. Модель из серии PROxima рассчитана на работу как от переменного, так и от постоянного тока, что делает её универсальной для промышленной автоматизации.

Назначение и область применения

Матрица светодиодная AD16-22HS зеленая 24В AC/DC используется для индикации включённого состояния устройств: запущенный двигатель, активная цепь, готовность системы. Устанавливается в кнопочные посты, распределительные щиты, станции управления приводами, системы АВР. Подходит для сред с повышенной влажностью и пылью благодаря защите IP54.

Технические характеристики

• Цвет свечения: зелёный — сигнал «норма» или «работа»
• Номинальное напряжение: 24 В — совместима с промышленными системами управления
• Тип питания: AC/DC — работает как от сети 24 В переменного тока, так и от постоянного
• Степень защиты: IP54 — защищена от пыли и брызг воды с любого направления
• Габариты: 22×22×10 мм — компактный формат для плотной установки
• Тип цоколя: светодиодный — долговечный, энергоэффективный источник света
• Способ монтажа: на лицевую панель — фиксируется через отверстие 20–22 мм
• Подключение: винтовые клеммы — надёжный контакт без пайки
• Материал корпуса: пластик — устойчив к химическому воздействию и механическим повреждениям
• Количество индикаторов: один — одиночная точка индикации

Совместимость и монтаж

AD16-22HS зеленая 24В AC/DC монтируется в панели с отверстием диаметром 20–22 мм. Для установки требуется просверлить отверстие, вставить матрицу до упора и закрутить фиксирующее кольцо снаружи. Кабель подключается к винтовым клеммам: L — фаза/положительный потенциал, N — ноль/отрицательный потенциал. Напряжение выше 24 В не допускается — возможен выход из строя. Совместима с любыми контроллерами, реле и преобразователями, выдающими 24 В AC/DC.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях промышленного использования. Защита IP54 обеспечивает безопасную эксплуатацию в помещениях с высокой запылённостью и вероятностью попадания влаги. Не содержит опасных веществ согласно RoHS. Работает в температурном диапазоне от -25°C до +55°C — подходит для холодных цехов и жарких помещений.

Преимущества

• Универсальное питание AC/DC — не требует выбора между переменным и постоянным током
• Долгий срок службы — светодиоды служат десятки тысяч часов
• Низкое энергопотребление — снижает нагрузку на источник питания
• Простая замена — не нужна пайка, достаточно открутить клеммы и вынуть старую матрицу
• Чёткий цветовой сигнал — зелёный цвет легко воспринимается даже при ярком освещении

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В — перегрузка вызывает отказ
• Не герметична — не подходит для погружения в жидкости или экстремально влажных средах (например, мойки)
• Не имеет функции мигания — только постоянное свечение; для сигнализации аварии нужна другая модель
• Не рекомендуется для открытых площадок без защиты от прямого солнечного света — возможно затухание видимости

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Состояние готовности конвейера на пищевом производстве
• Обозначение активного канала в системе АВР
• Сигнал «рабочий режим» на пульте управления станком ЧПУ
• Индикация наличия напряжения в распределительном шкафу

Практические советы

• Перед установкой проверьте напряжение на контактах — превышение 24 В убьёт светодиод
• При монтаже в металлические панели используйте изолирующие прокладки — исключите замыкание
• Для группового монтажа соблюдайте минимальный шаг между элементами — минимум 15 мм, чтобы не мешали друг другу
• При замене убедитесь, что новая матрица — именно AD16-22HS зеленая 24В AC/DC, а не аналог с другим цветом или напряжением
• Не используйте в местах с ударными нагрузками — пластиковый корпус не выдерживает механических сотрясений
