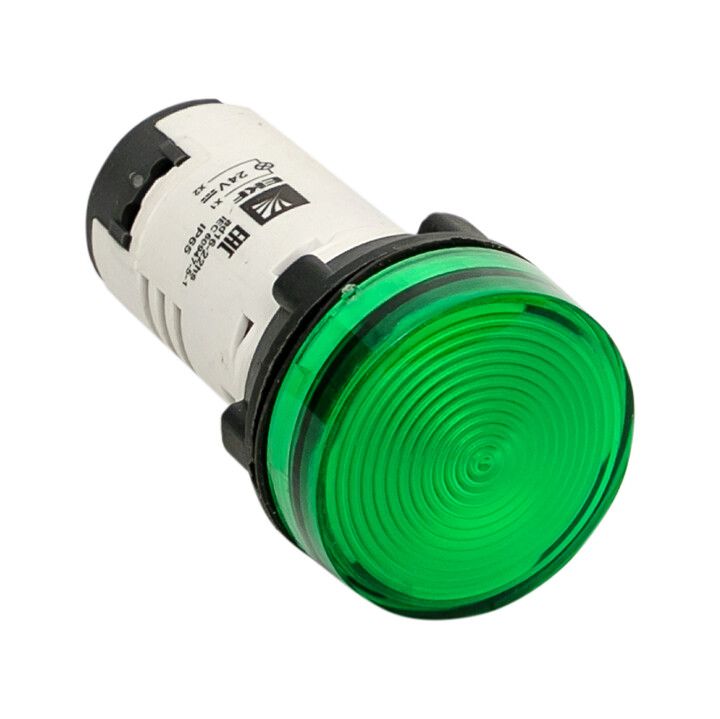

Матрица светодиодная AD16-22HS зеленая 24В AC/DC IP65 PROxima | ledm-ad16-g-24-65 EKF

Матрица светодиодная AD16-22HS зеленая 24В AC/DC IP65 от EKF - компактный индикатор для визуального отображения состояния цепей в электрооборудовании. Подходит для установки в щитах управления, на пультах и распределительных устройствах. Артикул ledm-ad16-g-24-65 обеспечивает надежную работу при напряжении 24 В постоянного или переменного тока.

Назначение и область применения

Матрица светодиодная AD16-22HS зеленая 24В AC/DC IP65 используется для индикации включенного состояния оборудования. Её зеленый свет сигнализирует о нормальной работе цепи - например, когда включен двигатель, запущена система или активирован резервный источник питания. Устройство монтируют в панели управления, вводно-распределительных устройствах (ВРУ), станциях управления приводами, кнопочных постах и других местах, где требуется четкая визуальная информация.

Технические характеристики

• Номинальное напряжение: 24 В (работает как от переменного, так и от постоянного тока)
• Цвет свечения: зеленый
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 10 мм
• Тип подключения: винтовые клеммы - удобны для быстрого подсоединения проводов
• Тип линзы: высокая - обеспечивает широкий угол видимости и равномерное рассеивание света
• Количество индикаторов: один
• Комплектация: готов к установке - лампа уже встроена

Совместимость и монтаж

Матрица AD16-22HS зеленая 24В AC/DC IP65 совместима с любыми устройствами, выдающими выходной сигнал 24 В AC/DC. Для установки необходимо просверлить отверстие диаметром 22 мм в панели. После вставки элемент фиксируется резьбовым кольцом с тыльной стороны. Кабель подключают к винтовым клеммам - максимальное сечение жилы не указано, рекомендуется использовать провода до 2,5 мм2 для надежного контакта. Монтаж допускается в вертикальном и горизонтальном положении.

Безопасность и стандарты

Изделие соответствует требованиям к защите от внешних воздействий по классу IP65. Напряжение 24 В относится к безопасному уровню (SELV), что снижает риск поражения электрическим током. Применение в цепях до 660 В переменного и 400 В постоянного тока согласовано с заявленными характеристиками производителя, однако сама матрица работает исключительно на 24 В - не подключайте её напрямую к более высокому напряжению.

Преимущества

• Работает как от переменного, так и от постоянного тока - универсальное решение для разных систем
• Защита IP65 позволяет применять в условиях повышенной влажности, пыли и на открытых площадках
• Высокая линза обеспечивает хорошую видимость даже при боковом освещении
• Корпус малой высоты (10 мм) - не выступает за поверхность панели, эргономичен
• Готовый к использованию комплект - не требует замены лампы после установки

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - перегрузка вызовет повреждение светодиода
• Не имеет функции мигания - только постоянное свечение
• Не поддерживает управление яркостью - только включение/выключение
• Не следует использовать в средах с химически агрессивными парями или масляными испарениями - хотя IP65 защищает от пыли и воды, она не гарантирует химическую стойкость

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “готов” на пульте управления конвейера
• Обозначение активного резервного источника питания в АВР
• Индикация работоспособности системы вентиляции в производственных помещениях
• Подсветка кнопки “пуск” на панелях станков с ЧПУ

Практические советы

• Перед монтажом проверьте соответствие напряжения источника - 24 В AC/DC. Использование 110 В или 220 В приведёт к немедленному выходу из строя.
• При установке в металлический шкаф убедитесь, что корпус не замыкает на массу - винтовое соединение не изолировано от корпуса.
• Для долговечности используйте качественные провода с медными жилами и плотно затягивайте клеммы - слабый контакт вызывает нагрев и мерцание.
• Если нужна индикация нескольких состояний - выбирайте другие модели серии PROxima с цветами красный, желтый или белый.
• Артикул ledm-ad16-g-24-65 - точный идентификатор для заказа запасных единиц. Сохраняйте его при ремонте или модернизации.
