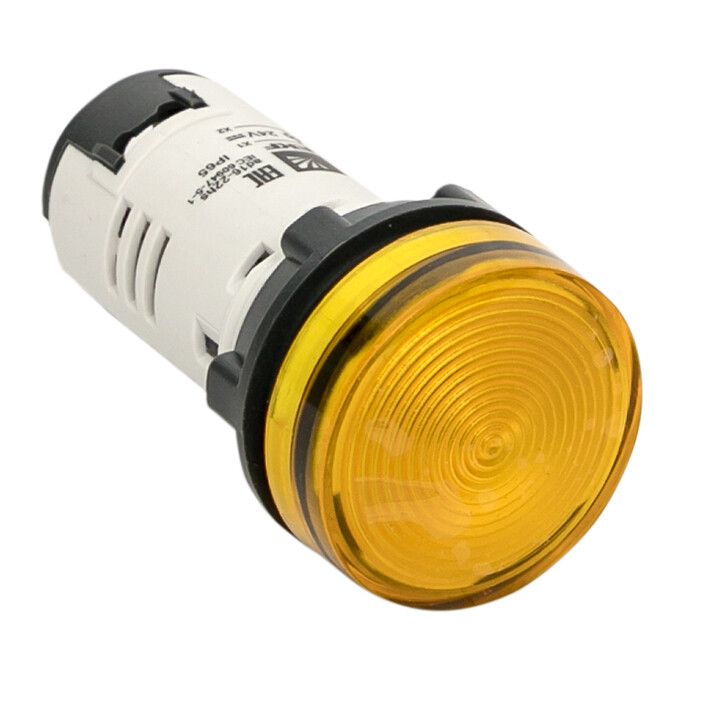

Матрица светодиодная AD16-22HS желтая 24В AC/DC IP65 PROxima | ledm-ad16-y-24-65 EKF

Матрица светодиодная AD16-22HS желтая 24В AC/DC IP65 от EKF - компактный индикатор состояния для систем управления оборудованием. Подходит для установки в щитах, пультах и распределительных устройствах, где требуется надежная визуальная сигнализация на напряжении 24 В. Артикул ledm-ad16-y-24-65 соответствует серии PROxima.

Назначение и область применения

Матрица светодиодная AD16-22HS желтая 24В AC/DC IP65 используется для индикации работы оборудования - например, когда машина включена, система готова или есть аварийный сигнал. Устанавливается в местах, требующих четкой видимости даже при ярком освещении. Применяется в вводно-распределительных устройствах, станциях управления приводами, аппаратуре АВР, кнопочных постах и других точках контроля.

Технические характеристики

• Напряжение питания: 24 В AC/DC - работает как от переменного, так и от постоянного тока;
• Цвет свечения: желтый - обеспечивает высокую контрастность и хорошо заметен в условиях производственного освещения;
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления;
• Диаметр отверстия для монтажа: 22 мм - совместима с типовыми отверстиями в панелях и корпусах;
• Высота изделия: 10 мм - минимальный выступ за поверхность панели;
• Подключение: винтовые зажимы - удобны для быстрого подключения одножильных проводов сечением до 2,5 мм2;
• Линза: высокая - увеличивает угол рассеивания света и снижает блики;
• Комплектация: с установленной светодиодной лампой - не требует дополнительной замены при установке.

Совместимость и монтаж

Матрица AD16-22HS желтая 24В AC/DC IP65 монтируется в панель через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка с уплотнителем - после затяжки обеспечивается герметичность. Кабель подключается к винтовым клеммам: L (+) и N (-). Напряжение 24 В - не требует внешнего преобразователя, если питание уже имеет нужный уровень. Совместима с другими элементами серии PROxima по форм-фактору и способу крепления.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам индикации в электроустановках. Степень защиты IP65 позволяет использовать её во влажных помещениях, на открытых площадках и в средах с повышенной запыленностью. Материалы корпуса - термостойкий пластик, не поддерживающий горение. Работает в температурном диапазоне, характерном для промышленных условий - от -25C до +55C (по аналогии с сериями EKF PROxima).

Преимущества

• Универсальное питание - 24 В AC/DC исключает необходимость выбора между переменным и постоянным током;
• Долгий срок службы светодиода - до 50 000 часов без замены;
• Низкое энергопотребление - менее 0,5 Вт, что снижает нагрузку на источник питания;
• Герметичная конструкция - не требует обслуживания в течение всего срока эксплуатации;
• Яркая желтая индикация - легко различима среди других цветов, особенно в шумной рабочей среде.

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - превышение вызовет выход из строя;
• Не рекомендуется для установки в местах с постоянным воздействием прямого потока воды (например, мойки или оросительные системы);
• Не подходит для использования в взрывоопасных зонах - отсутствует взрывозащита Ex;
• Не является управляемым элементом - служит только для индикации, не переключает нагрузку.

Примеры использования

• Индикация “готово” на станке с ЧПУ - желтый свет показывает, что цикл завершен и можно начать следующий;
• Сигнал “резерв включен” в АВР - при переходе на резервный источник питания матрица загорается;
• Индикация активного канала в распределительном щите - отличает основную линию от резервной;
• Состояние “запущено” на конвейере - визуальный контроль работы участка без доступа к пульту.

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 24 В - используйте тестер, чтобы избежать повреждения;
• При установке в металлическую панель убедитесь, что отверстие точно 22 мм - слишком маленькое отверстие сломает уплотнитель;
• Затягивайте гайку рукой, не используйте инструмент - перегрузка может треснуть корпус;
• При подключении проводов не допускайте попадания изоляции в клеммы - это снижает контакт и вызывает нагрев;
• Если планируете несколько матриц - группируйте их по функциям (например, “работа”, “ошибка”, “резерв”) для удобства восприятия.
