Матрица светодиодная AD16-22HS красная 24В AC/DC IP65 PROxima | ledm-ad16-r-24-65 EKF

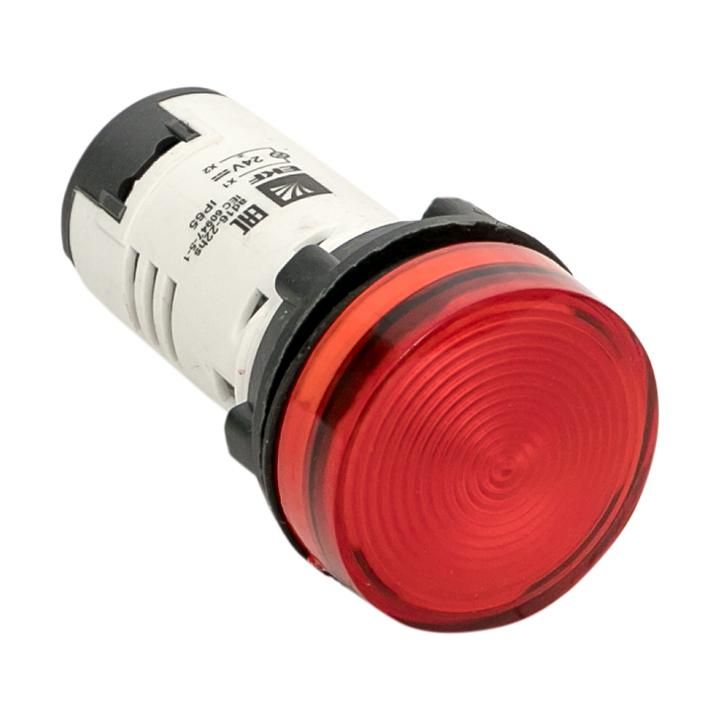

Матрица светодиодная AD16-22HS красная 24В AC/DC IP65 от EKF - компактный индикатор для визуального контроля состояния оборудования в условиях повышенной запыленности и влаги. Подходит для установки в щиты управления, АВР, станции приводов. Артикул ledm-ad16-r-24-65.

Назначение и область применения

Матрица светодиодная AD16-22HS красная 24В AC/DC IP65 используется для индикации включения питания или работы оборудования. Её основная задача - показывать состояние системы на расстоянии, даже при плохих освещённых условиях. Применяется в электрощитах, вводно-распределительных устройствах, системах автоматического включения резерва, пунктах управления насосами, конвейерами и другими промышленными механизмами.

Технические характеристики

• Номинальное напряжение: 24 В - работает как от переменного, так и от постоянного тока (AC/DC)
• Цвет свечения: красный - высокая видимость, часто используется для сигнализации аварийных ситуаций
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Диаметр отверстия для монтажа: 22 мм - совместима с типовыми отверстиями в панелях
• Высота корпуса: 10 мм - минимальная выступающая часть, подходит для плотных сборок
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение без пайки
• Количество индикаторов: один - одноканальный сигнал
• Линза: высокая - увеличивает угол рассеивания света, обеспечивает равномерную видимость сбоку

Совместимость и монтаж

Матрица светодиодная AD16-22HS красная 24В AC/DC IP65 монтируется в подготовленное отверстие диаметром 22 мм. Устанавливается с фиксацией через резьбовое кольцо, которое затягивается с тыльной стороны панели. Для подключения используются два провода - клеммы рассчитаны на жилы сечением до 2,5 мм2. Напряжение 24 В соответствует стандартным источникам питания в промышленной автоматизации, что исключает необходимость дополнительных преобразователей.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам индикации в электроустановках. Степень защиты IP65 позволяет использовать её в помещениях с повышенной влажностью, на открытых площадках, в цехах с мойкой оборудования. Материалы корпуса - термостойкий пластик, не поддерживающий горение. Работает в температурном диапазоне, типичном для промышленных условий (не указано явно, но по аналогии с сериями PROxima - от -25C до +55C).

Преимущества

• Универсальность: работает от переменного и постоянного тока - не требует выбора типа сети
• Долгий срок службы: светодиоды служат десятки тысяч часов, замена лампы не требуется
• Низкое энергопотребление: потребляет минимум мощности, снижает нагрузку на источник питания
• Защита IP65: не нуждается в дополнительных кожухах при установке в сложных средах
• Простота замены: при выходе из строя меняется только сама матрица, без демонтажа всей панели

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В - перегрузка вызовет повреждение LED
• Не рекомендована для установки в местах с постоянным воздействием прямого потока воды (например, под душем или в зонах гидроудара)
• Не имеет функции мигания - только постоянное свечение; для импульсной индикации нужны другие модели
• Подходит только для установки в отверстие 22 мм - несовместима с другими размерами без адаптеров

Примеры использования

• Индикация включения главного питания в щите АВР
• Сигнал «работает» на пульте управления конвейера
• Индикация наличия напряжения на станции привода насоса
• Знак «в работе» на шкафах автоматики в пищевой промышленности

Практические советы

• Перед монтажом проверьте соответствие напряжения источника - 24 В +-10%. Перенапряжение убьёт светодиод
• При установке в металлические панели используйте изолирующие прокладки, чтобы избежать КЗ
• При необходимости замены - отключите питание, открутите крепёж, отсоедините провода и выньте старую матрицу
• Артикул ledm-ad16-r-24-65 легко заказывается в запас - он стандартизирован в серии PROxima от EKF
• Для групповой индикации нескольких состояний комбинируйте с другими цветами (зелёный, жёлтый) из той же серии
