Матрица светодиодная AD16-16HS красная 24 В DC (16мм) EKF PROxima | ledm-ad16-24-r

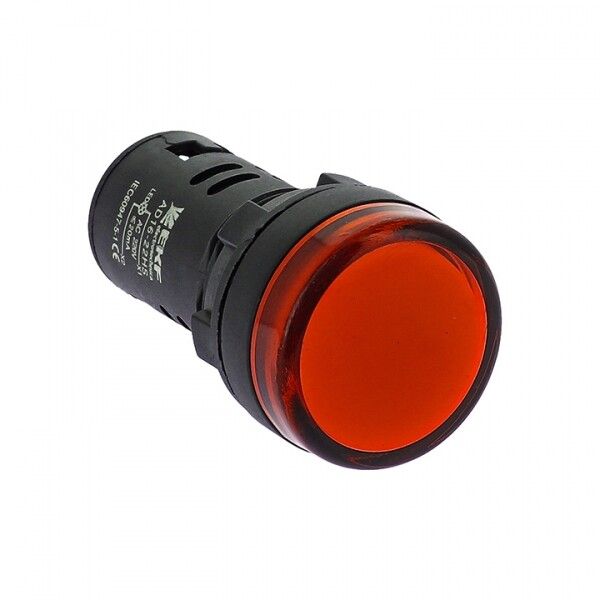

Матрица светодиодная AD16-16HS красная 24 В AC/DC (16 мм) от EKF - это индикаторное устройство для визуального отображения состояния цепей в системах управления. Подходит для установки в щитах, пультах и аппаратуре управления, работает как на переменном, так и на постоянном токе. Артикул ledm-ad16-24-r обеспечивает надежную работу в условиях повышенной запыленности и влаги.

Назначение и область применения

Матрица светодиодная AD16-16HS красная 24 В AC/DC (16 мм) используется для индикации включенного состояния электрических цепей. Применяется в устройствах управления технологическим оборудованием: вводно-распределительных шкафах, станциях управления электроприводами, системах автозапуска резерва, кнопочных постах и других местах, где требуется четкая визуальная сигнализация.

Технические характеристики

• Рабочее напряжение: 24 В (переменный и постоянный ток - AC/DC)
• Цвет свечения: красный
• Тип лампы: светодиод
• Подключение: винтовые зажимы
• Габариты: 16×16×10 мм
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Материал корпуса: пластик
• Количество индикаторов: один
• В комплекте: лампа с предустановленным креплением

Совместимость и монтаж

Матрица светодиодная AD16-16HS красная 24 В AC/DC (16 мм) устанавливается в отверстие диаметром 16 мм. Для монтажа достаточно вставить устройство в панель и закрутить фиксирующую гайку с тыльной стороны. Клеммы рассчитаны на провода сечением до 2,5 мм2. Устройство совместимо с любыми источниками питания 24 В AC/DC, в том числе с преобразователями и импульсными блоками питания. Не требует внешних резисторов - внутренняя схема уже оптимизирована под указанное напряжение.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP54 позволяет использовать Матрицу светодиодную AD16-16HS красная 24 В AC/DC (16 мм) в помещениях с высокой запыленностью и возможностью попадания брызг воды - например, на производственных площадках, в цехах, на объектах ЖКХ. Напряжение 24 В обеспечивает безопасность обслуживания без специальных мер защиты.

Преимущества

• Устойчивость к перепадам напряжения благодаря работе на AC/DC
• Долгий срок службы - светодиоды служат десятки тысяч часов
• Низкое энергопотребление - экономичнее ламп накаливания
• Яркий, равномерный свет благодаря высокой линзе
• Простая замена - не нужен паяльник, только отвертка

Ограничения применения

Не предназначен для работы при температурах ниже -25 C и выше +60 C. Не рекомендуется для установки в средах с постоянным воздействием струй воды, масла или химически активных веществ - IP54 не обеспечивает герметичность в таких условиях. Также не следует применять в цепях с напряжением выше 24 В - это вызовет выход из строя светодиода.

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнализация готовности к запуску станка на производстве
• Отображение состояния резервного питания в АВР
• Обозначение активного режима в пульте управления лифтом
• Индикация наличия напряжения в распределительном щите

Практические советы

• Перед установкой проверьте соответствие напряжения источника - 24 В AC/DC. Превышение даже на 5 В может повредить светодиод.
• При монтаже в металлические панели используйте изолирующую прокладку между корпусом и поверхностью, чтобы исключить замыкание.
• Затягивайте фиксирующую гайку руками - переусердствовать нельзя, чтобы не треснул пластиковый корпус.
• Артикул ledm-ad16-24-r легко заменяется аналогами с таким же типоразмером - главное, соблюдать цвет и напряжение.
• Для удобства диагностики комбинируйте эту модель с другими цветами (например, зеленым - “готов”, красным - “работает”) в одной системе.
