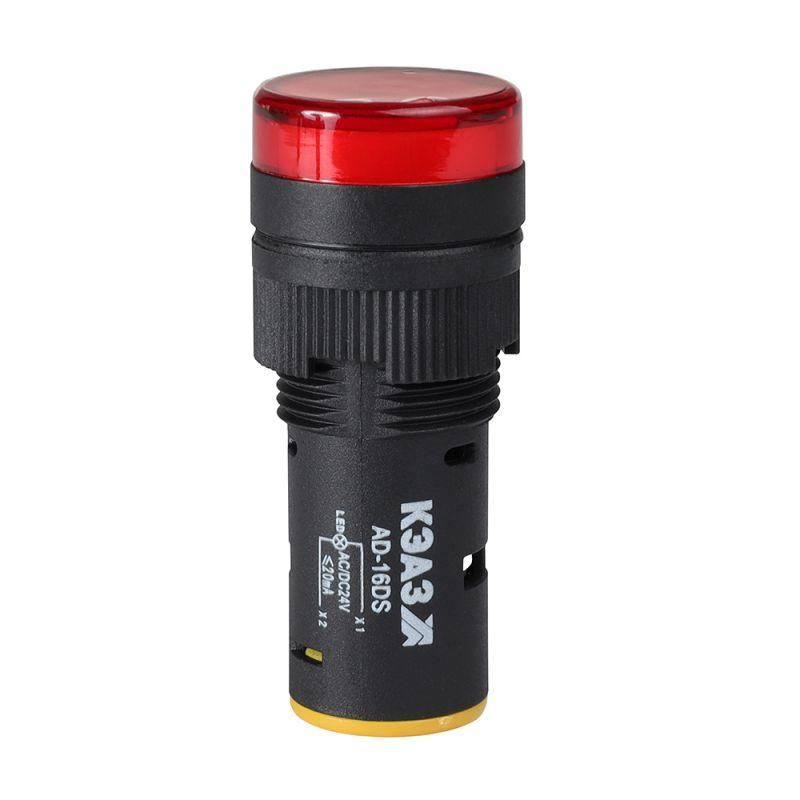

Лампа AD16DS(LED) матрица D16мм красный 24В AC/DC | 357840 КЭАЗ

Лампа AD16DS(LED) матрица D16мм красный 24В AC/DC от КЭАЗ - это компактный световой индикатор для визуальной сигнализации состояния оборудования в электрощитах и системах управления. Устройство работает от сети 24 В переменного или постоянного тока, устанавливается в отверстие диаметром 16 мм и защищено от пыли и струй воды.

Назначение и область применения

Лампа AD16DS(LED) матрица D16мм красный 24В AC/DC используется для индикации работы или аварийных ситуаций в электрических цепях. Подходит для монтажа в щитах управления, на пультах, станках, конвейерах и других устройствах, где требуется четкая визуальная сигнализация. Особенно эффективна там, где важна быстрая реакция на состояние системы - например, при включении питания, срабатывании защиты или перегрузке.

Технические характеристики

• Тип лампы: светодиод (LED) - долговечная, энергоэффективная подсветка без нагрева
• Рабочее напряжение: 24 В AC/DC - совместима с большинством промышленных контроллеров и преобразователей
• Диаметр установочного отверстия: 16 мм - стандартизированный размер для легкой замены аналогичных моделей
• Цвет линзы: красный - высокая видимость, применяется для тревожных сигналов
• Цвет переднего кольца: черный - контрастный фон, снижает блики
• Тип подключения: винтовые клеммы - надежное фиксирование проводов, допускает многократную сборку
• Тип линзы: плоская - равномерное рассеивание света, минимум искажений
• Степень защиты: IP65 - полностью герметична против пыли и защищена от водяных струй с любого направления
• Количество индикаторов: один - одиночная точка сигнализации
• Комплектация: лампа с готовой конструкцией - никаких дополнительных деталей не требует

Совместимость и монтаж

Лампа AD16DS(LED) матрица D16мм красный 24В AC/DC устанавливается в подготовленное отверстие диаметром 16 мм. Для монтажа достаточно вставить корпус до упора и закрутить фиксирующую гайку с тыльной стороны панели. Напряжение 24 В AC/DC позволяет использовать её как в сетях переменного, так и постоянного тока - не требует выпрямителей или стабилизаторов. Подключение осуществляется через два винтовых контакта: полярность не имеет значения при работе от переменного тока, при постоянном - соблюдайте соответствие + и –.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что обеспечивает безопасную работу в условиях запыленных помещений, на открытых площадках или в местах с возможным попаданием влаги. Материалы линзы и корпуса устойчивы к механическим воздействиям и химически агрессивным средам, типичным для промышленной автоматизации. Соответствует общепринятым нормам безопасности для устройств низкого напряжения.

Преимущества

• Светодиодная технология - срок службы более 50 000 часов, отказоустойчивость
• Широкий диапазон напряжения (AC/DC) - универсальность в подключении
• Высокая степень защиты IP65 - возможность применения вне закрытых шкафов
• Минимальный тепловыделение - не влияет на температурный режим внутри щита
• Унифицированный размер 16 мм - легко заменяется на другие модели из серии AD16

Ограничения применения

Не предназначен для установки в помещениях с постоянным погружением в жидкости или под давлением воды. Не рекомендуется применять при напряжении выше 24 В - возможен выход из строя LED-матрицы. Не следует использовать в средах с агрессивными паровыми или кислотными испарениями без дополнительной защиты корпуса. Лампа не является источником освещения - только индикационная функция.

Примеры использования

• Индикация включения главного питания на распределительном щите
• Сигнал аварии на станке при перегреве двигателя
• Обозначение активного канала в системе автоматического управления
• Индикация наличия напряжения в цепи управления реле
• Сигнализация состояния “готов” / “неисправно” на пульте оператора

Практические советы

• Перед установкой проверьте напряжение в цепи - даже небольшое превышение 24 В может повредить светодиод
• При монтаже в металлический щит используйте изолирующую прокладку между корпусом и поверхностью, чтобы исключить замыкание
• Для удобства обслуживания выбирайте места с доступом к задней части панели - гайка крепления находится сзади
• При замене старой лампы убедитесь, что новый экземпляр - именно модель AD16DS(LED) матрица D16мм красный 24В AC/DC от КЭАЗ, чтобы сохранить цветовое соответствие и размер
• Если нужна другая цветовая индикация - серия AD16 предлагает аналоги с жёлтым, зелёным, синим и белым свечением
