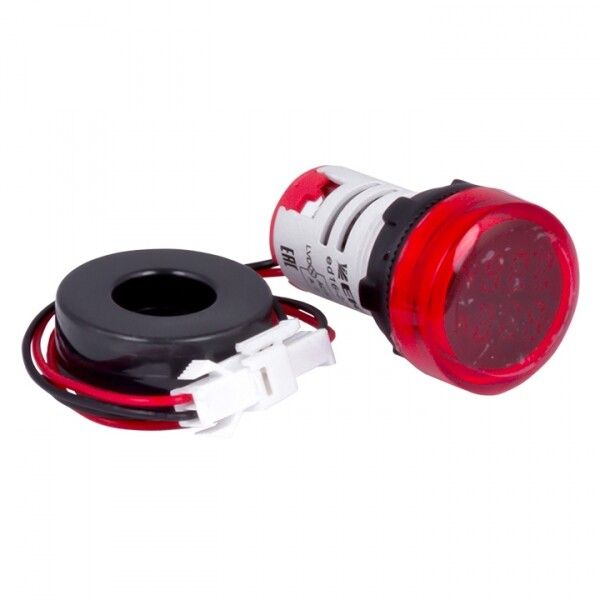

Индикатор значения тока и напряжения красный ED16-22AVD 100А PROxima | ed16-22avd-r EKF

Индикатор значения тока и напряжения красный ED16-22AVD 100А от EKF - компактное устройство для визуального контроля уровня напряжения и тока в цепях переменного тока. Установленный на лицевой панели, он обеспечивает быстрый визуальный сигнал при наличии энергии, особенно полезен в распределительных щитах и пультах управления.

Назначение и область применения

Индикатор значения тока и напряжения красный ED16-22AVD 100А предназначен для отображения наличия напряжения и тока в электрической цепи. Он не измеряет точные числовые значения, а сигнализирует о том, что цепь находится под нагрузкой. Подходит для установки в электрошкафах, пультах управления, ВРУ, АВР, станциях управления приводами и других местах, где требуется наглядная индикация работы оборудования.

Технические характеристики

• Тип изделия: индикатор тока и напряжения
• Номинальный ток: 100 А - способен работать в цепях с током до этого значения
• Номинальное рабочее напряжение: 70–500 В AC - подходит для сетей 220 В, 380 В, 400 В
• Тип тока: переменный (AC), частота 50/60 Гц
• Тип лампы: светодиод - долговечный, энергоэффективный, не требует замены
• Цвет свечения: красный - используется для сигнализации активного состояния
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Способ монтажа: на лицевую панель - устанавливается через отверстие 22×22 мм
• Габариты: 22×22×10 мм - компактный форм-фактор
• Материал корпуса: пластик - легкий, устойчивый к химическому воздействию
• Подключение: винтовые клеммы - надёжное и простое подсоединение проводов
• Количество индикаторов: 2 - два независимых светодиода в одном корпусе
• Комплектация: с установленной лампой - готов к использованию сразу после монтажа

Совместимость и монтаж

Индикатор значения тока и напряжения красный ED16-22AVD 100А совместим с любыми цепями переменного тока в пределах 70–500 В. Для монтажа необходимо просверлить в панели прямоугольное отверстие 22×22 мм. Устройство фиксируется с помощью двух защёлок на задней части корпуса. Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключаются к цепям напряжения и тока параллельно - один контакт к фазе, второй - к нулевому проводу или земле, в зависимости от схемы. Оба индикатора внутри корпуса работают автономно, но используют одну систему питания.

Безопасность и стандарты

Индикатор соответствует требованиям безопасности для устройств слаботочного контроля. Степень защиты IP54 позволяет использовать его в помещениях с повышенной влажностью, пылью или возможными брызгами. Напряжение до 500 В и ток до 100 А находятся в безопасном диапазоне для промышленного применения. Не предназначен для работы в взрывоопасных средах или при температуре ниже −25 C и выше +60 C.

Преимущества

• Два индикатора в одном корпусе - экономят место и упрощают wiring
• Светодиодная подсветка - работает десятки тысяч часов, не перегревается
• Защита IP54 - выдерживает условия цехов, складов, насосных станций
• Компактный размер - легко встраивается даже в плотно заполненные шкафы
• Гарантия 7 лет - подтверждает надёжность производства EKF

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток (AC)
• Не является измерительным прибором - не показывает числовые значения тока и напряжения
• Не рекомендован для установки вне помещений без дополнительной защиты
• Максимальная температура окружающей среды - +60 C
• Не допускается подключение к напряжению выше 500 В - риск пробоя

Примеры использования

• Щитовая автоматики на производстве - индикация включения станка
• Пульт управления конвейером - визуальное подтверждение наличия напряжения
• ВРУ в жилом доме - определение, есть ли питание на входе
• АВР - контроль, какой источник сейчас подключен: основной или резервный
• Электрощиты с частотниками - отслеживание, когда оборудование получает энергию

Практические советы

• При монтаже проверьте, чтобы отверстие в панели было точно 22×22 мм - иначе индикатор не зафиксируется
• Используйте индикаторы с разными цветами (красный, жёлтый, зелёный) для различения режимов: например, красный - “работает”, зелёный - “готов”
• Не подключайте индикатор напрямую к токовым трансформаторам - используйте его только в цепях с прямым подключением к фазе и нулю
• При установке в шкафу с большим количеством аппаратов - учтите тепловыделение соседних элементов, не располагайте рядом с мощными нагревателями
• Замена лампы невозможна - при выходе из строя меняйте весь индикатор ED16-22AVD 100А
