Индикатор значения тока и напряжения зеленый ED16-22AVD 100А PROxima | ed16-22avd-g EKF

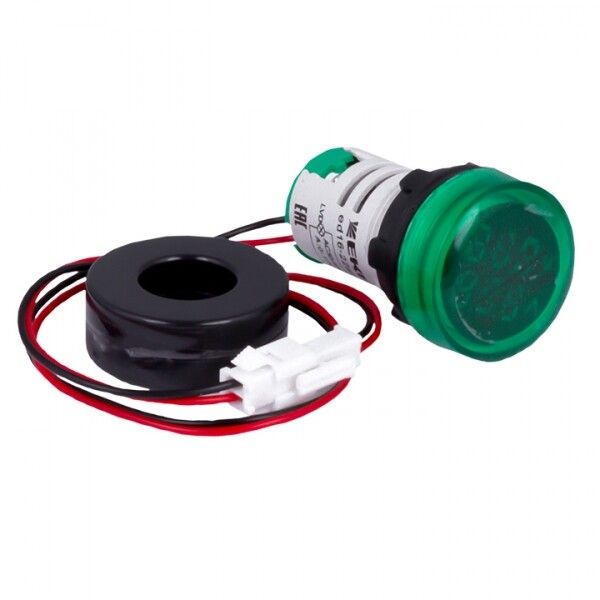

Индикатор значения тока и напряжения зеленый ED16-22AVD 100А от EKF - компактное устройство с двойной функциональностью: одновременно отображает уровень напряжения и величину тока в цепи. Подходит для монтажа в щитах, пультах управления и распределительных устройствах, где требуется наглядная сигнализация работы оборудования.

Назначение и область применения

Indikator ED16-22AVD 100А предназначен для визуального контроля двух параметров - напряжения и тока - в однофазных и трехфазных сетях переменного тока. Устройство используется там, где важно сразу видеть, есть ли питание и работает ли нагрузка. Часто устанавливают в вводно-распределительных устройствах, пультах управления, системах автономного включения резерва, на станках и конвейерах. Цвет свечения - зеленый - указывает на нормальное состояние цепи, что делает его идеальным для сигналов “работает” или “напряжение в пределах нормы”.

Технические характеристики

• Номинальный ток: 100 А - способен работать с нагрузками до этого значения без перегрузки;
• Номинальное рабочее напряжение: 70–500 В AC - подходит для большинства промышленных сетей 220/380 В;
• Род тока: только переменный (AC), 50/60 Гц - не постоянный ток;
• Тип лампы: светодиод - долговечный, энергоэффективный, не требует замены;
• Цвет свечения: зеленый - оптимален для индикации исправного режима;
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления;
• Способ монтажа: на лицевую панель - фиксируется через отверстие 22×22 мм;
• Габариты: 22×22×10 мм - компактный форм-фактор, экономит место в шкафу;
• Количество индикаторов: два - один для тока, второй для напряжения;
• Материал корпуса: пластик - легкий, устойчивый к химическому воздействию;
• Подключение: винтовые клеммы - надежное, позволяет использовать провода до 2,5 мм2;
• Комплектация: с установленной светодиодной лампой - готов к использованию после монтажа.

Совместимость и монтаж

Установка Indikator ED16-22AVD 100А выполняется через круглое отверстие 22 мм в передней панели. Для фиксации используются две фиксирующие гайки, входящие в комплект. Клеммники рассчитаны на медные жилы сечением до 2,5 мм2. Нужно соблюдать полярность при подключении: L (фаза) и N (нулевой провод) должны соответствовать схеме питания. Монтаж допускается в закрытых электрошкафах с температурой от -25C до +55C. Не рекомендуется устанавливать рядом с источниками сильного тепла или в местах с постоянными механическими ударами.

Безопасность и стандарты

Indikator ED16-22AVD 100А соответствует требованиям безопасности для аппаратуры управления в соответствии с ГОСТ IEC 60947-5-1. Выполнен в классе защиты IP54, обеспечивает безопасную работу во влажных помещениях и в условиях запыленности. Сертифицирован для применения в промышленных объектах, не содержит опасных веществ согласно RoHS. Гарантия производителя - 7 лет.

Преимущества

• Две функции в одном устройстве - снижаются затраты на оборудование и места в шкафу;
• Яркая светодиодная подсветка - легко заметна даже при хорошем освещении;
• Высокая прочность корпуса - выдерживает вибрацию и случайные контакты;
• Не требует обслуживания - срок службы светодиода более 50 000 часов;
• Легко заменяем - при выходе из строя можно поменять только индикатор, не весь модуль.

Ограничения применения

• Не для цепей постоянного тока - только переменный ток 50/60 Гц;
• Напряжение выше 500 В не допускается - риск пробоя изоляции;
• Не предназначен для открытого монтажа вне шкафа - IP54 недостаточно для улицы;
• Не имеет регулировки порогов срабатывания - индикация всегда активна при наличии тока и напряжения;
• Не совместим с импульсными или несинусоидальными токами - возможны ложные срабатывания.

Примеры использования

• Щитовая автоматики насосной станции - зеленый индикатор показывает, что насос получает питание и ток в норме;
• Пульт управления конвейером - оператор видит, что система находится под напряжением и двигатель потребляет ток;
• Шкаф АВР - индикатор подтверждает наличие основного питания и переход на резерв;
• Энергораспределительный пункт - быстрая проверка наличия напряжения и нагрузки на группе.

Практические советы

• При проектировании шкафа отверстие точно 22×22 мм - меньшее отверстие не позволит установить индикатор;
• Используйте кабель с медной жилой и качественной изоляцией - плохой контакт вызовет перегрев клемм;
• Не забудьте подписать каждый индикатор - особенно если в шкафу несколько таких устройств;
• Проверяйте соответствие напряжения сети диапазону 70–500 В перед подключением - превышение повредит светодиод;
• ED16-22AVD 100А лучше всего сочетаются с другими изделиями серии PROxima от EKF - единый стиль, стандартизованные крепления и гарантия.
