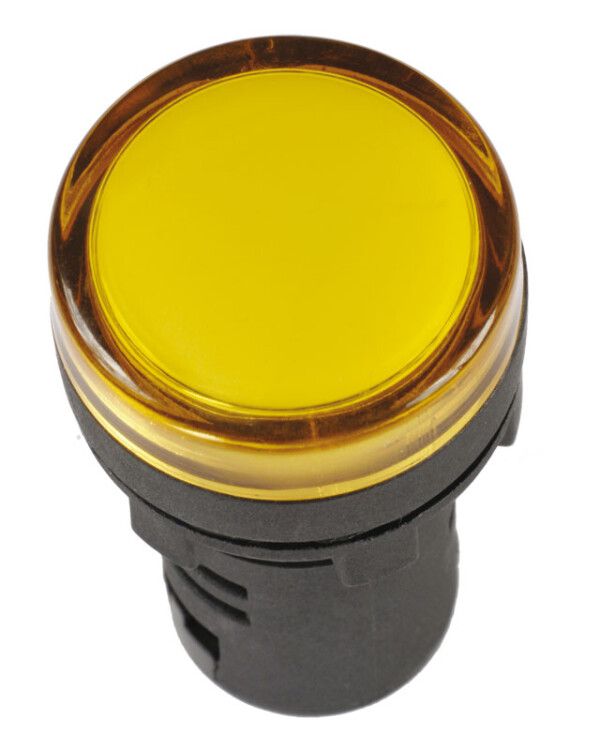

Лампа светосигнальная AD16DS d16мм 230В AC желт. KARAT IEK BLS10-ADDS-230-K05-16

Лампа светосигнальная AD16DS LED матрица диаметр 16 мм желтая 230В AC - это надёжный индикатор состояния цепей для установки в электрощитах и промышленном оборудовании. Бренд IEK предлагает эту модель с артикулом bls10-adds-230-k05-16 для долговременной работы при переменном токе 230 В.

Назначение и область применения

Лампа светосигнальная AD16DS используется для визуальной индикации включённого состояния оборудования - например, когда включён питание, запущен двигатель или активирован аварийный режим. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и системах автоматизации. Жёлтый цвет свечения применяется для предупредительных сигналов, указывающих на готовность системы, средний уровень опасности или необходимость внимания оператора.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип лампы: светодиодная матрица (LED) - экономичная, долговечная, без нагрева
• Диаметр отверстия для монтажа: 16 мм
• Цвет свечения: жёлтый
• Номинальный ток: 0,02 А
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды и пыли
• Срок службы: до 10 лет при штатной нагрузке
• Тип линзы: плоская - равномерное рассеивание света без фокусировки
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, умеренный климат с возможностью повышенной влажности
• Подключение: винтовые зажимы - надёжный контакт без пайки
• Способ монтажа: на печатную плату (SMD/PCB) - не требует корпуса, крепится прямо на плату
• Количество индикаторов: один
• Соответствие стандарту: ГОСТ Р 50030.5.1

Совместимость и монтаж

Лампа AD16DS монтируется исключительно на печатную плату через отверстие диаметром 16 мм. Для установки требуется подготовить соответствующее отверстие в корпусе или плате. Контакты подключаются винтовым способом - можно использовать провода сечением до 0,5–1,5 мм2. Не предназначен для панельного монтажа с помощью резьбового крепления. Совместим с любыми контроллерами и источниками питания, выдающими 230 В AC. Не рекомендуется применять с импульсными или высокочастотными источниками - возможны мерцание или снижение срока службы.

Безопасность и стандарты

Лампа светосигнальная AD16DS соответствует требованиям ГОСТ Р 50030.5.1, что гарантирует соответствие нормам безопасности для электрооборудования в промышленных условиях. Степень защиты IP40 обеспечивает безопасность от контакта с инструментами и крупным мусором, но не защищает от брызг, пыли или влаги - поэтому не устанавливается во влажных помещениях или на открытых площадках без дополнительной герметизации.

Преимущества

• Светодиодная технология - низкое энергопотребление, отсутствие перегрева, долгий срок службы
• Плоская линза даёт равномерное освещение без слепящих пятен
• Винтовой контакт позволяет легко заменить лампу без пайки
• Компактный размер (16 мм) удобен для плотной компоновки плат
• Устойчивость к вибрациям благодаря отсутствию нити накаливания

Ограничения применения

• Не допускается использование в условиях воздействия воды, пара, масла или пыли - IP40 недостаточно для таких сред
• Не подходит для монтажа в панелях с резьбой - только на печатную плату
• Не рекомендуется для постоянной работы при температурах ниже −25 C или выше +40 C
• Не совместим с постоянным током (DC) - только переменный ток 230 В
• Не имеет внешнего корпуса - требует защиты от механических повреждений

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал “готов” на пульте управления конвейером
• Предупреждение о работе вентилятора в частотном преобразователе
• Индикация наличия напряжения в распределительном щите
• Система оповещения о переходе в режим обслуживания

Практические советы

• При проектировании платы учтите посадочный диаметр 16 мм - отверстие должно быть точно по размеру, иначе лампа будет болтаться
• Для увеличения срока службы избегайте перегрузок - не подключайте к сети выше 230 В
• Если устройство работает в помещении с пылью, установите лампу внутри закрытого корпуса с уровнем защиты IP54+
• При замене используйте ту же модель - другие типы могут иметь отличный угол свечения или цоколь
• Артикул bls10-adds-230-k05-16 - единственный подходящий вариант для этой модели; аналоги с другим цветом или напряжением не взаимозаменяемы
