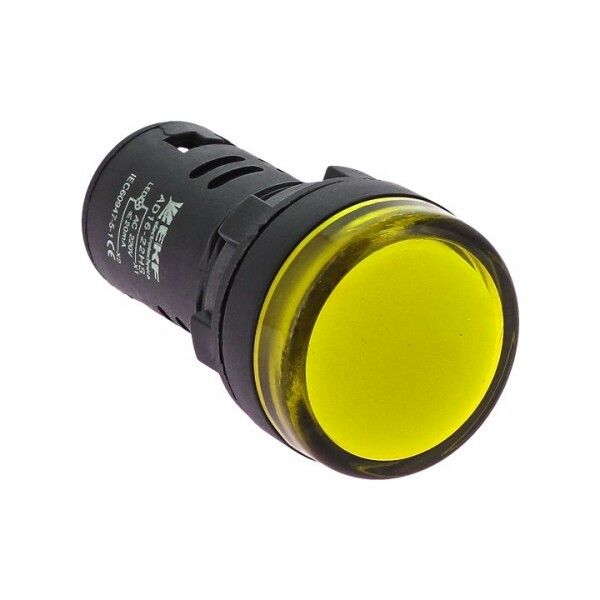

Матрица светодиодная AD16-16HS желтый 230 В AC (16мм) EKF PROxima | ledm-ad16-16-y

Матрица светодиодная AD16-16HS желтая 230 В AC (16 мм) от EKF - компактный индикатор для визуального контроля состояния оборудования в сетях переменного тока. Устройство предназначено для установки на панели управления и работает в стандартных промышленных условиях. Артикул ledm-ad16-16-y относится к серии PROxima и совместим с большинством устройств EKF.

Назначение и область применения

Матрица светодиодная AD16-16HS желтая 230 В AC (16 мм) используется для индикации включения питания или рабочего режима в электрооборудовании. Подходит для установки в распределительных щитах, системах АВР, пультах управления приводами, станках и других устройствах, где требуется четкая визуальная сигнализация. Желтый цвет свечения удобен для предупредительной индикации - например, «готово к запуску» или «напряжение есть».

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Род тока: Переменный (50/60 Гц)
• Цвет свечения: Желтый
• Тип лампы: Светодиод (не требует замены в течение всего срока службы)
• Степень защиты: IP40 - защищена от твердых частиц крупнее 1 мм, но не от воды
• Габариты: 16×16×10 мм
• Способ монтажа: На лицевую панель (через отверстие 16 мм)
• Подключение: Винтовые зажимы для проводов
• Количество индикаторов: 1
• Материал корпуса: Пластик

Совместимость и монтаж

AD16-16HS желтая 230 В AC (16 мм) устанавливается в подготовленное круглое отверстие диаметром 16 мм на передней панели шкафа. Для фиксации используется резьбовая гайка с внутренним диаметром 16 мм - она затягивается с тыльной стороны. Кабель подключается к винтовым клеммам: фаза и ноль. Напряжение 230 В соответствует стандартным сетям в России и Европе. Матрица совместима с другими элементами серии PROxima от EKF, включая кнопки, переключатели и другие индикаторы того же форм-фактора.

Безопасность и стандарты

Устройство рассчитано на работу в сетях до 660 В переменного тока, что выше номинала 230 В - обеспечивает запас прочности. Соответствует требованиям к индикаторному оборудованию для промышленного применения. IP40 гарантирует безопасную эксплуатацию внутри закрытых щитов, но не допускает использование во влажных средах или на открытом воздухе.

Преимущества

• Срок службы светодиода - до 50 000 часов, замена не требуется
• Низкое энергопотребление - не нагревает панель и не создает нагрузки на сеть
• Компактный размер позволяет размещать несколько индикаторов на ограниченном пространстве
• Простая установка и надежное винтовое подключение снижают риск плохого контакта
• Желтый цвет хорошо виден при любом освещении, в том числе в ярком свете

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или брызг - IP40 недостаточно для открытых площадок или цехов с орошением
• Не подходит для постоянного напряжения - только для переменного тока 230 В
• Не имеет функции мигания - только постоянное свечение
• Не рекомендуется использовать в местах с механическими воздействиями - пластиковый корпус хрупкий

Примеры использования

• Индикация наличия напряжения в вводно-распределительном устройстве (ВРУ)
• Сигнализация готовности к запуску насоса или конвейера
• Обозначение активного контура в системе АВР
• Индикация включения автономного источника питания
• Функциональный элемент в пульте управления станком с ЧПУ

Практические советы

• При монтаже проверьте точный диаметр отверстия - он должен быть 16 мм +-0,2 мм, иначе матрица не зафиксируется плотно
• Затягивайте гайку рукой, не используйте инструмент - избыточное усилие может треснуть корпус
• Для подключения используйте провода сечением 0,5–2,5 мм2 - они подходят по размеру винтовых клемм
• Если нужна индикация в условиях пыли или влаги - выбирайте модели с IP65/IP67
• Артикул ledm-ad16-16-y можно комбинировать с аналогичными индикаторами других цветов (красный, зеленый) для создания единой системы сигналов
