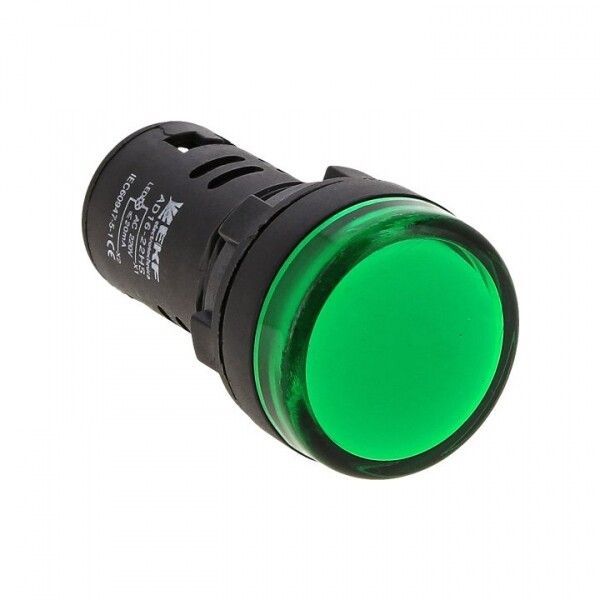

Матрица светодиодная AD16-16HS зеленый 230 В AC (16мм) EKF PROxima | ledm-ad16-16-g

Матрица светодиодная AD16-16HS зеленая 230 В AC (16 мм) от EKF - компактный индикатор для визуального отображения состояния оборудования в панелях управления. Артикул ledm-ad16-16-g предназначен для установки на лицевые панели устройств, где требуется четкая видимость сигнала в условиях промышленной среды.

Назначение и область применения

Матрица светодиодная AD16-16HS зеленая 230 В AC (16 мм) используется для индикации рабочего состояния электрических цепей. Подходит для установки в посты управления, вводно-распределительные устройства (ВРУ), системы автоматического включения резерва (АВР) и станции управления электроприводами. Зеленый цвет свечения указывает на нормальное состояние - например, включение питания, готовность оборудования или работа в штатном режиме.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Род тока: Переменный (50/60 Гц)
• Цвет свечения: Зеленый
• Тип лампы: Светодиод
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Габариты: 16×10×16 мм
• Способ монтажа: На лицевую панель (через отверстие диаметром 16 мм)
• Тип подключения: Винтовые клеммы
• Материал корпуса: Пластик
• Материал переднего кольца: Пластик
• Количество индикаторов: 1
• Комплектация: Устройство уже установлено с лампой - дополнительные элементы не требуются

Совместимость и монтаж

AD16-16HS зеленая 230 В AC (16 мм) устанавливается в подготовленное круглое отверстие диаметром 16 мм на лицевой панели. Для фиксации используется резьбовое крепление внутри корпуса. Подключаются провода через винтовые клеммы - подходят жилы сечением до 2,5 мм2. Напряжение 230 В AC соответствует стандартной сети в России и Европе. Матрица совместима с любыми системами, где требуется индикация на 230 В переменного тока. Не подходит для установки в помещениях с высокой влажностью или возможностью брызг - из-за IP40.

Безопасность и стандарты

Изделие соответствует требованиям к использованию в электроустановках до 660 В переменного тока и 400 В постоянного тока, что указано в описании производителя. Применяется в соответствии с правилами безопасности для контрольных и индикационных устройств. Отсутствие защиты от воды (IP40) делает её непригодной для открытых площадок или мест с риском попадания жидкости.

Преимущества

• Энергоэффективность: Светодиод потребляет мало энергии и долго служит
• Чёткий сигнал: Высокая яркость и контрастный зелёный цвет хорошо заметны даже при ярком освещении
• Простота замены: Лампа встроена, но сама матрица легко демонтируется и заменяется целиком
• Компактность: Размер 16 мм позволяет использовать в плотно укомплектованных панелях
• Надёжность: Пластиковый корпус устойчив к механическим воздействиям в пределах класса IP40

Ограничения применения

• Не допускается использование во влажных, пыльных или агрессивных средах - степень защиты IP40 не защищает от брызг, пыли и моющих средств
• Подходит только для сетей 230 В AC - нельзя применять в цепях постоянного тока или других напряжений
• Не рассчитана на частые перегрузки или импульсы выше номинала - требуется соблюдение условий эксплуатации
• Не подходит для внешней установки или помещений с температурными колебаниями ниже -25C / выше +55C - данные не указаны, но типовая рабочая температура пластиковых индикаторов такова

Примеры использования

• Индикация “готово” на пульте управления насосной станцией
• Сигнал “питание включено” на щите ВРУ
• Индикация работы основного источника в системе АВР
• Обозначение активного канала на панели управления конвейера
• Состояние “норма” на посте кнопочного управления станком

Практические советы

• При монтаже проверьте точный диаметр отверстия - он должен быть 16 мм, иначе матрица AD16-16HS зеленая 230 В AC (16 мм) не войдёт
• Не затягивайте винты слишком сильно - можно повредить резьбу в пластиковом корпусе
• Для долгой службы избегайте установки рядом с источниками тепла (например, контакторами или нагревательными элементами)
• Если нужна защита от влаги - выбирайте модели с IP65/IP67, а не эту версию
• При замене используйте аналогичную модель - другие цвета или напряжения могут не работать в вашей цепи
