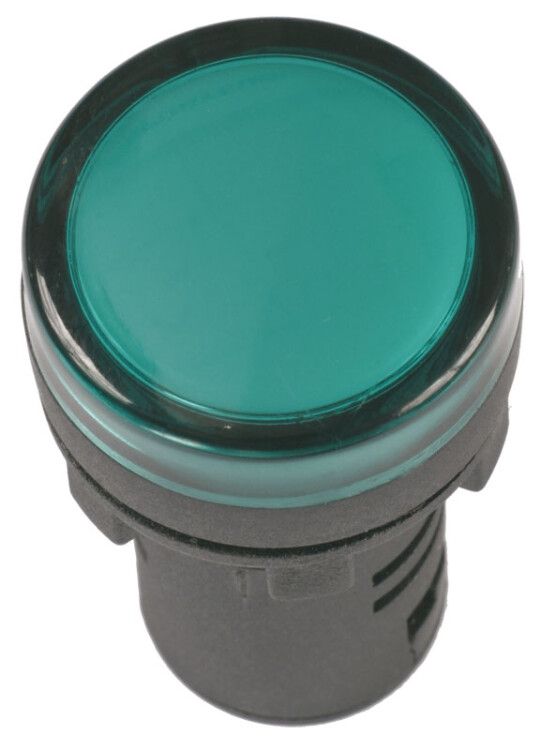

Лампа сигнальная AD16DS KARAT, 230В AC, зеленый, d16мм IEK BLS10-ADDS-230-K06-16

Лампа светосигнальная AD16DS LED матрица d16мм зеленый 230В AC от IEK - это надежный индикатор состояния цепей для установки в электрощитах и промышленном оборудовании. Модель выполнена на базе светодиодной матрицы, обеспечивает долгий срок службы и совместима с монтажными платами через винтовые контакты.

Назначение и область применения

Лампа светосигнальная AD16DS используется для визуальной индикации работы оборудования: включение/выключение, готовность системы, нормальный режим. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется четкий сигнал состояния. Цвет свечения - зеленый - применяется для обозначения рабочего или безопасного состояния.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип лампы: светодиодная (LED) матрица
• Цвет свечения: зеленый
• Номинальный ток: 0,02 А
• Диаметр отверстия для монтажа: 16 мм
• Способ монтажа: на печатную плату (SMD-тип)
• Тип подключения: винтовые клеммы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Тип линзы: плоская - равномерное рассеивание света
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренный климат, повышенная влажность
• Срок службы: до 10 лет при штатных условиях
• Количество индикаторов: один
• Сертификация: соответствует ГОСТ Р 50030.5.1

Совместимость и монтаж

Лампа светосигнальная AD16DS монтируется в отверстие диаметром 16 мм на печатную плату. Для фиксации используются винтовые клеммы - провода подключаются вручную. Не требует пайки. Совместима с платами из фольгированного стеклотекстолита или аналогичных материалов. Убедитесь, что толщина платы позволяет плотно зафиксировать корпус. Крепление не предусматривает резьбовой гайки - только винтовое соединение на выводах.

Безопасность и стандарты

Лампа светосигнальная AD16DS соответствует требованиям ГОСТ Р 50030.5.1 - стандарту для аппаратов управления и коммутационных устройств. Степень защиты IP40 исключает попадание твердых частиц крупнее 1 мм, но не защищает от влаги. Не рекомендуется применение во влажных помещениях без дополнительной герметизации корпуса.

Преимущества

• Высокая надежность благодаря использованию светодиодной матрицы вместо ламп накаливания
• Длительный срок службы - до 10 лет без замены
• Низкое энергопотребление - всего 0,02 А при 230 В
• Плоская линза обеспечивает равномерное освещение без бликов
• Простая замена: достаточно вынуть старую лампу и вставить новую

Ограничения применения

• Не предназначен для установки в средах с высокой влажностью, пылевыми или агрессивными газами - степень защиты IP40 недостаточна
• Не подходит для монтажа в корпусах с толщиной стенки более 3–4 мм - возможны проблемы с фиксацией
• Работает только от сети 230 В AC; несовместима с постоянным током или другими напряжениями
• Не имеет встроенной защиты от перегрузок - необходимо использовать внешние предохранители или автоматические выключатели

Примеры использования

• Индикация “работает” на панелях станков ЧПУ
• Сигнал “готов” в системах автоматического контроля
• Индикатор питания в распределительных щитах жилых и промышленных зданий
• Обозначение активного контура в системах безопасности

Практические советы

• При замене убедитесь, что питание отключено - даже при малом токе есть риск поражения
• Проверьте посадочный диаметр 16 мм перед установкой - не все панели имеют стандартные отверстия
• Для длительной работы в условиях колебаний напряжения используйте стабилизатор или сетевой фильтр
• Не затягивайте винты слишком сильно - можно повредить контактные площадки на плате
• Артикул bls10-adds-230-k06-16 - точный идентификатор для заказа запасных частей. Лампа светосигнальная AD16DS от IEK легко заменяется на аналоги с такими же параметрами, но проверяйте соответствие типа подключения и цвета.
