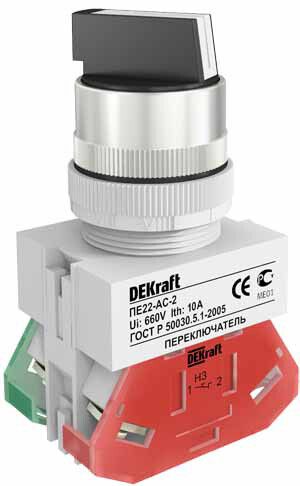

Переключатель на 2 положения I-O ПЕ-22 ACRL-2 d22мм прав. без фиксации стандарт. ручка DEKraft 25139DEK APC

Переключатель ПЕ-22 от DEKraft (артикул ACRL-2, ACR-2) - компактный двухпозиционный коммутирующий аппарат с возвратным механизмом, предназначенный для ручного управления электрическими цепями в промышленном оборудовании. Устройство имеет защиту IP54, винтовые клеммы и монтируется через отверстие 22 мм.

Назначение и область применения

Переключатель ПЕ-22 используется для включения и выключения электрических цепей в режиме “вкл/выкл” (I–O). Он не фиксируется в положении “I”, автоматически возвращается в “O” после отпускания - идеально подходит для временного управления, например, запуска оборудования или активации аварийной остановки. Применяется в системах автоматизации, на станках, конвейерах, щитах управления и других стационарных установках. Подходит для работы в условиях повышенной запылённости и влажности благодаря защите IP54.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Диаметр монтажного отверстия: 22 мм
• Тип подключения: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Механизм: пружинно-возвратный, без фиксации в положении “I”
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Цвет рукоятки и корпуса: чёрный, переднее кольцо - хромированное
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допускает влажность до 80%)
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22 монтируется в панель или дверцу шкафа через круглое отверстие диаметром 22 мм. На задней стороне есть две гайки для фиксации - достаточно затянуть их рукой, чтобы закрепить устройство. Кабели подключаются к винтовым клеммам: один контакт для НО, второй - для НЗ. Обязательно проверьте соответствие сечения провода (не более 2,5 мм2) - большие жилы не войдут в зажим. Устройство совместимо с любыми панелями из металла, пластика или композита, имеющими подходящее отверстие.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность коммутационных аппаратов в электроустановках. Защита IP54 обеспечивает надёжную работу в средах с пылью и возможными брызгами воды - например, на производстве или в цехах. Однако не предназначен для постоянного воздействия струй воды, кислот, масел или агрессивных паров.

Преимущества

• Автоматический возврат в положение “выкл” снижает риск случайного включения оборудования
• Хромированное кольцо и чёрная рукоятка обеспечивают хорошую визуальную контрастность и удобство определения состояния
• Простая винтовая сборка позволяет быстро заменить или установить устройство без специнструментов
• Имеет два типа контактов (НО+НЗ) - можно использовать для управления двумя цепями одновременно
• Выдерживает длительную эксплуатацию в условиях промышленной нагрузки

Ограничения применения

• Не подходит для постоянного удержания в положении “вкл” - при необходимости фиксации используйте другие модели с фиксацией
• Максимальный ток - 10 А; нельзя применять для управления мощными двигателями свыше 2,2 кВт без промежуточного реле
• Не рассчитан на взрывоопасные среды, высокую влажность выше 80% или температуры ниже −25C
• Не имеет световой индикации - состояние цепи необходимо контролировать визуально или через внешние устройства

Примеры использования

• Кнопка “пусковой импульс” на станке - нажал, запустился двигатель, отпустил - остановился
• Аварийная остановка на конвейере - при срабатывании цепь размыкается, после освобождения рукоятка возвращается в исходное положение
• Управление вентилятором охлаждения - включается только во время обслуживания
• Подключение сигнализации в распределительном щите - сигнал активируется при нажатии, затем отключается сам

Практические советы

• При монтаже в металлический щит убедитесь, что отверстие точно 22 мм - меньшее вызовет деформацию корпуса, большее - плохую фиксацию
• Не перегибайте провода при подключении - винты должны плотно зажимать жилы без оголения медного сердечника
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном использовании - окисление может увеличить переходное сопротивление
• Для работы в условиях сильной вибрации рекомендуется дополнительно закрепить провода хомутиками, чтобы не нагружать клеммы
• ACRL-2 и ACR-2 - это одна и та же модель, различия в обозначении связаны с партией производства; все характеристики идентичны
