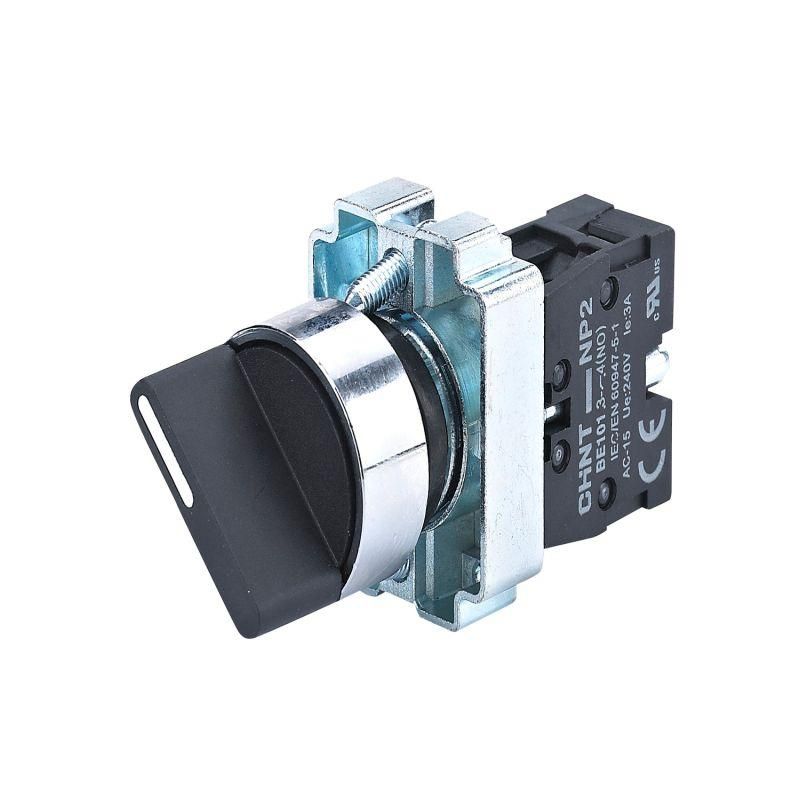

Переключатель NP2-BD21, 2 положения фиксацией, 1НО, IP40 (R) | 573977 CHINT

Переключатель CHINT NP2-BD21 - это механический коммутационный аппарат с двумя фиксируемыми положениями и одним нормально открытым контактом, предназначенный для ручного управления цепями низкого напряжения в условиях с умеренной запыленностью. Монтаж осуществляется через отверстие 22 мм, что делает его совместимым со стандартными панелями управления.

Назначение и область применения

Переключатель CHINT NP2-BD21 используется для ручного включения и выключения электрических цепей. Подходит для задач, где требуется надежное фиксированное положение - например, управление питанием оборудования, выбор режима работы, активация аварийной остановки. Применяется в панелях управления станков, автоматических линиях, системах освещения и других устройствах, где важна простота и долговечность механического переключения.

Технические характеристики

• Количество положений: 2 (фиксированные - после переключения рычаг остается в выбранном состоянии)
• Количество нормально открытых контактов: 1 (при отключенном положении цепь разомкнута, при включённом - замкнута)
• Количество переключающих контактов: 0 (нет перекидных контактов, только один НО)
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и брызг
• Тип элемента управления: поворотная рукоятка - удобна для операторского воздействия, требует минимального усилия
• Тип подключения: винтовые зажимы - подходят для проводов до 2,5 мм2
• Диаметр монтажного отверстия: 22 мм - соответствует стандартным круглым отверстиям на панелях
• Цвет рукоятки: черный - обеспечивает контрастность и снижает блики

Совместимость и монтаж

Устройство устанавливается в панель через круглое отверстие диаметром 22 мм. Для фиксации используются два штатных фиксатора на корпусе - достаточно просто вставить переключатель и закрутить гайки сзади. Кабели подключаются к винтовым клеммам: рекомендуется использовать жилы сечением до 2,5 мм2. Перед установкой проверьте, чтобы глубина панели позволяла разместить заднюю часть корпуса и обеспечивала свободный доступ к клеммам.

Безопасность и стандарты

Переключатель CHINT NP2-BD21 соответствует требованиям к устройствам низковольтного управления. Степень защиты IP40 гарантирует безопасную работу в помещениях с контролируемой средой - например, в цехах, где есть пыль, но нет влаги или химически агрессивных паров. Не предназначен для использования во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Фиксация положений исключает случайное отключение - важно для безопасности при работе с оборудованием
• Механизм с поворотной рукояткой износостойкий и легко обслуживается
• Простая винтовая система подключения позволяет быстро собрать или заменить устройство
• Черный цвет рукоятки улучшает визуальное восприятие состояния переключателя

Ограничения применения

• Не применяйте в местах с высокой влажностью, брызгами воды или мытьём - IP40 не защищает от жидкости
• Не используйте в качестве главного рубильника или для коммутации больших токов - предназначен только для управления, а не для отключения нагрузки свыше 10 А
• Запрещено применять в условиях с возможностью попадания металлической стружки, проволоки или других предметов больше 1 мм - риск заклинивания механизма
• Не подходит для частого переключения более 10–15 раз в минуту - механизм рассчитан на умеренную частоту операций

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной”
• Активация/деактивация системы подогрева в шкафу управления
• Подача сигнала старта на пускатели через вспомогательную цепь
• Локальный выключатель питания для сервисного обслуживания

Практические советы

• При монтаже убедитесь, что провода плотно затянуты - слабый контакт вызывает нагрев и выход из строя
• Используйте метки на рукоятке (“ON/OFF”) для быстрого определения состояния - особенно в условиях плохого освещения
• Проверяйте соответствие диаметра отверстия: даже 0,5 мм расхождения могут помешать установке
• Для многократного использования в промышленных условиях периодически проверяйте состояние контактов - они не герметичны и со временем окисляются
• Запасной переключатель CHINT NP2-BD21 (артикул 573977) стоит иметь на складе - он часто используется в стандартизированных решениях
