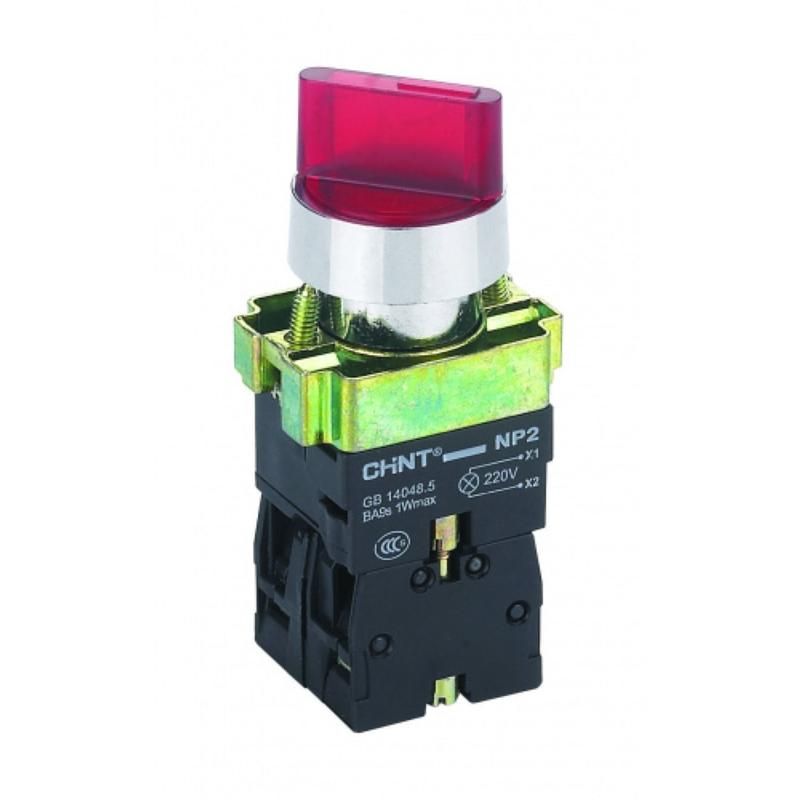

Переключатель NP2-BK12461, 2 положения с фиксацией 1НО,красная AC/DC220В (LED) IP40 | 574697 CHINT

Переключатель CHINT NP2 с артикулом 574697 - это двухпозиционный устройство с фиксацией и светодиодной подсветкой, предназначенное для управления цепями переменного и постоянного тока до 220 В. Подходит для установки в панели управления, где требуется четкая визуальная индикация состояния и надежная механическая фиксация.

Назначение и область применения

Переключатель CHINT NP2 используется для включения и выключения электрических цепей с сохранением выбранного положения. Одиночный нормально разомкнутый (НО) контакт позволяет управлять одним нагрузочным устройством - например, световым индикатором, насосом, вентилятором или реле. Красный цвет и подсветка делают его удобным для быстрого распознавания состояния в условиях слабого освещения. Устройство применяется в промышленных щитах, станках, системах автоматизации и оборудовании, требующем ручного управления с визуальной обратной связью.

Технические характеристики

• Напряжение питания: 220 В (AC/DC)
• Количество положений: 2 с механической фиксацией
• Контакты: 1 нормально разомкнутый (НО)
• Подсветка: светодиодная, в комплекте
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Тип управления: поворотная ручка
• Тип подключения: винтовые зажимы
• Габариты: 22×27 мм
• Наличие переднего кольца: да - для плотной посадки в панель
• Материал корпуса: сплав алюминия с цинком

Совместимость и монтаж

Установка осуществляется через круглое отверстие в панели диаметром 22 мм. Переключатель CHINT NP2 фиксируется за счет переднего кольца и внутренней стопорной детали - что исключает случайный демонтаж. Для подключения используются два винтовых зажима: один для входа, второй - для выхода. Напряжение 220 В допускает работу как в сетях переменного, так и постоянного тока. Лампа подсветки уже установлена и совместима с базовым цоколем BA9s; замена возможна при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса IP40. Отсутствие герметизации (не IP65/IP67) означает, что использовать его можно только внутри закрытых щитов, защищенных от брызг, пыли и влаги. Механизм имеет двойные контакты с функцией самоочищения - снижается риск окисления и нагрева при длительной работе. Конструкция предотвращает доступ к токоведущим частям при установленном состоянии.

Преимущества

• Фиксированное положение - переключатель не “проваливается” и не возвращается самопроизвольно
• Светодиодная подсветка в комплекте - сразу готов к использованию, не требует внешних источников света
• Металлический стопор сзади - невозможность извлечения кнопки спереди, повышает долговечность и безопасность
• Двойные контакты + самоочищение - увеличивает срок службы и надежность коммутации
• Эстетичный дизайн - материал корпуса обеспечивает гладкую поверхность и устойчивость к коррозии

Ограничения применения

• Не предназначен для открытых площадок, улиц, мест с высокой влажностью - степень защиты IP40 не защищает от воды
• Не подходит для многоконтактных схем - только один НО контакт, нельзя использовать как перекрестный или перекидной
• Максимальное напряжение - 220 В; использование выше указанного значения недопустимо
• Не рекомендован для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев контактов

Примеры использования

• Включение/выключение системы вентиляции на станке
• Ручной запуск аварийного освещения в электрощите
• Выбор режима работы конвейера (работа / останов)
• Индикация активного канала в системе управления
• Локальный контроль питания устройства в сервисной панели

Практические советы

• При монтаже проверьте диаметр отверстия в панели - он должен точно соответствовать 22 мм, иначе будет люфт или трудности с фиксацией
• Не затягивайте винты слишком сильно - это может повредить изоляцию провода или пластиковую часть зажима
• Если подсветка перестала работать - проверьте целостность лампы типа BA9s; она легко заменяется
• Для сред с повышенной пылью используйте этот переключатель только в закрытых шкафах с уровнем защиты IP54 и выше
• При сборке схемы учтите, что контакты не имеют NO+NC - только один НО, поэтому не подходит для перекидных схем
