Переключатель NP2-BJ21, 2 положения фиксацией, 1НО, IP40 (R) | 573992 CHINT

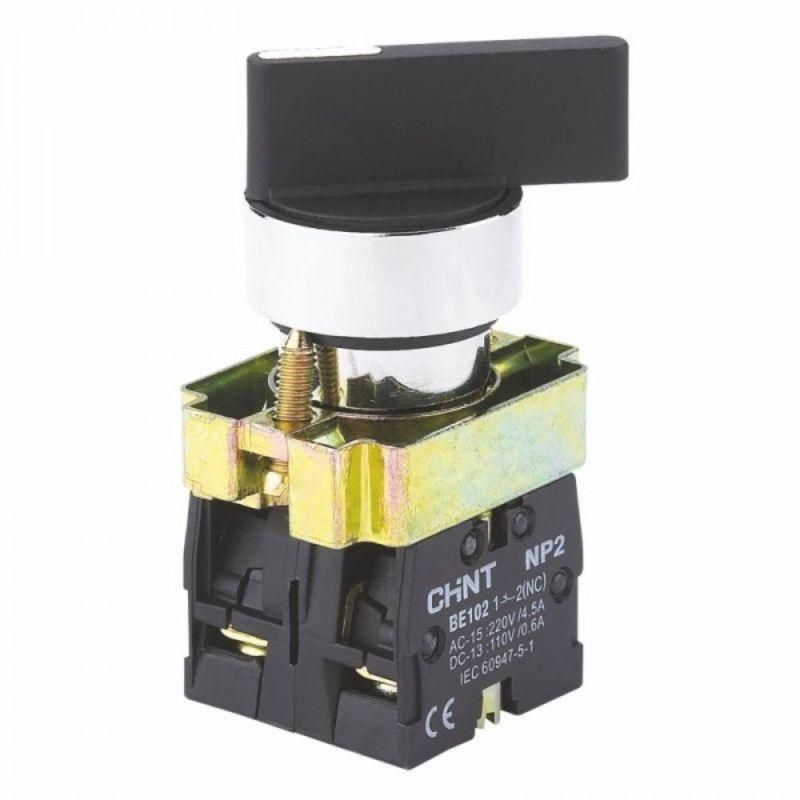

Переключатель CHINT NP2-BJ21 - это механический коммутационный аппарат с двумя фиксируемыми положениями и одним нормально открытым контактом, предназначенный для ручного управления цепями низкого тока в условиях с умеренной запыленностью. Модель подходит для установки на панели оборудования, где требуется надежное и наглядное управление.

Назначение и область применения

Переключатель CHINT NP2-BJ21 используется для включения и выключения электрических цепей с помощью ручного поворотного действия. Он применяется там, где нужна четкая фиксация положения - например, для управления питанием маломощных устройств, тестирования схем, активации режимов работы станков или систем автоматизации. Подходит для внутренней установки в щитах, пультах управления и корпусах оборудования, защищенных от внешних воздействий.

Технические характеристики

• Количество положений: 2 (фиксированные)
• Количество нормально открытых контактов: 1 (NO)
• Количество переключающих контактов: 0 (нет переключаемой группы)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Тип элемента управления: поворотная рукоятка с удлинением для удобного захвата
• Тип подключения: винтовые зажимы - подходят для проводов до 2,5 мм2
• Диаметр монтажного отверстия: 22 мм
• Цвет рукоятки: черный

Совместимость и монтаж

Установка Perеключателя CHINT NP2-BJ21 выполняется через круглое отверстие диаметром 22 мм. Устройство фиксируется в панели с помощью резьбового крепления внутри корпуса. Для подключения используйте одножильные или многожильные провода сечением до 2,5 мм2 - затяжка винтов должна быть достаточной, чтобы избежать нагрева, но без перегрузки. Не рекомендуется применять гибкие многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Степень защиты IP40 обеспечивает безопасную работу в закрытых помещениях с контролируемой средой. Переключатель CHINT NP2-BJ21 не предназначен для эксплуатации во влажной среде, на улице или в местах с брызгами воды. Соответствует требованиям к механической прочности и изоляции для бытовых и промышленных устройств класса IEC 60947-5-1.

Преимущества

• Фиксированное положение исключает случайное переключение
• Удлинённая рукоятка позволяет легко управлять устройством даже в ограниченном пространстве
• Простая винтовая система подключения снижает риск ошибок при монтаже
• Чёрный цвет рукоятки обеспечивает хорошую контрастность и узнаваемость

Ограничения применения

• Не использовать в условиях повышенной влажности, пылевой среды с мелкими частицами или агрессивными газами - IP40 не защищает от воды и пыли мельче 1 мм
• Не рассчитан на частое переключение под нагрузкой выше 5 А - возможен износ контактов
• Запрещена установка вне защитных корпусов - отсутствие герметичности делает его непригодным для открытых площадок

Примеры использования

• Ручной переключатель питания между основным и резервным источником в пульте управления
• Активация сервисного режима на станке с ЧПУ
• Включение/выключение сигнализации или освещения в распределительном шкафу
• Тестирование цепей в учебных лабораториях

Практические советы

• При монтаже проверьте глубину панели - она должна позволить свободно разместить корпус переключателя CHINT NP2-BJ21 без давления на клеммы
• Используйте метки на панели рядом с рукояткой - это ускорит идентификацию состояния устройства
• При замене аналога убедитесь, что новый переключатель имеет тот же диаметр монтажного отверстия (22 мм) и тип контакта (НО)
• Не применяйте смазку на механизме - это может привести к накоплению пыли и снижению надежности
