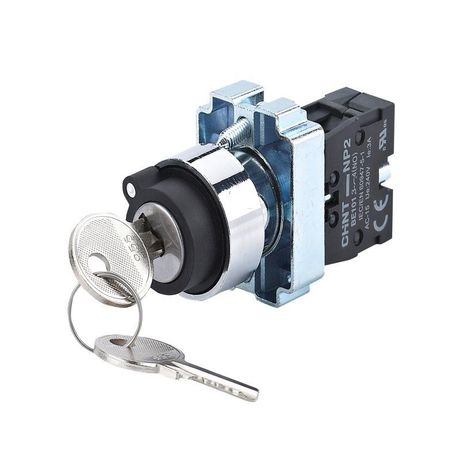

Переключатель NP2-BG21 2 положения фиксацией 1НО IP40 (R) CHINT 573986

Переключатель 2 положения фиксацией 1 нормально открытый IP40 (R) серия NP2-BG21 от бренда CHINT - это надёжный коммутационный аппарат с механической фиксацией положений, предназначенный для ручного управления цепями в условиях, где не требуется высокая степень герметизации. Артикул 573986 подходит для установки на панели оборудования, где важна простота и долговечность.

Назначение и область применения

Этот переключатель используется для ручного включения и выключения электрических цепей с одним нормально открытым (НО) контактом. Он применяется там, где нужна чёткая фиксация выбранного состояния - например, для запуска/останова оборудования, переключения режимов работы или активации аварийной сигнализации. Подходит для панельного монтажа в щитах, станках, конвейерах и других устройствах промышленного контроля.

Технические характеристики

• Количество положений: 2 - устойчивые позиции «включено» и «выключено»
• Тип элемента управления: ключ - требует поворота для изменения состояния, предотвращает случайное срабатывание
• Фиксация положения: да - механизм удерживает рычаг в заданном состоянии без самопроизвольного возврата
• Количество НО контактов: 1 - замыкает цепь только в одном из двух положений
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды и пылевой среды
• Тип подключения: винтовое - провода зажимаются в клеммах с помощью отвёртки
• Количество переключающих контактов: 0 - нет перекидных контактов, только один НО
• Диаметр монтажного отверстия: 22 мм - соответствует стандартному размеру для панельных переключателей
• Цвет кнопки: черный - обеспечивает контрастность и визуальную узнаваемость

Совместимость и монтаж

Устройство устанавливается в панель через круглое отверстие диаметром 22 мм. Для монтажа потребуется стандартная панельная головка с фиксацией гайкой. Кабель подключается к винтовым клеммам - рекомендуется использовать жилы сечением до 2,5 мм2. Перед установкой проверьте соответствие диаметра отверстия - нестандартные панели могут требовать доработки. Учитывайте, что устройство не имеет световой индикации - состояние цепи определяется визуально по положению ключа.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 - обеспечивает защиту от доступа пальцев и твёрдых предметов, но не защищает от влаги. Применяйте переключатель только во внутренних помещениях, исключающих попадание воды, пыли или агрессивных паров. Не используйте в сырых, пыльных или взрывоопасных зонах.

Преимущества

• Механическая фиксация положений снижает риск неконтролируемого отключения
• Ключевой тип управления предотвращает случайное срабатывание
• Простая винтовая система подключения удобна для обслуживания
• Чёрный цвет кнопки хорошо виден на фоне большинства панелей
• Совместим с распространёнными панельными отверстиями 22 мм

Ограничения применения

• Не предназначен для использования вне помещений - IP40 не защищает от влаги
• Нет переключающего контакта - нельзя применять как перекидной выключатель
• Отсутствует индикация состояния - необходимо внешнее решение для визуального контроля
• Рассчитан на низкие токи и напряжения - уточните допустимую нагрузку в паспорте изделия
• Не подходит для частого переключения - рассчитан на длительное использование, а не на оперативное управление

Примеры использования

• Запуск/остановка насоса в системе водоснабжения
• Выбор режима работы автоматической линии (ручной / автономный)
• Активация резервного питания в распределительном щите
• Подключение тестового оборудования в сервисной зоне
• Интерфейс управления вентилятором в шкафу автоматики

Практические советы

• При монтаже затягивайте клеммы равномерно - переусиливать нельзя, чтобы не повредить контактные площадки
• Для многожильных проводов используйте наконечники - это повысит надёжность соединения
• Если требуется индикация состояния, подключите светодиодный индикатор параллельно контакту
• Проверяйте целостность фиксации после нескольких циклов включения - при ослаблении гайки возможен люфт
• Не используйте в местах с вибрацией выше 1g - может возникнуть потеря контакта
