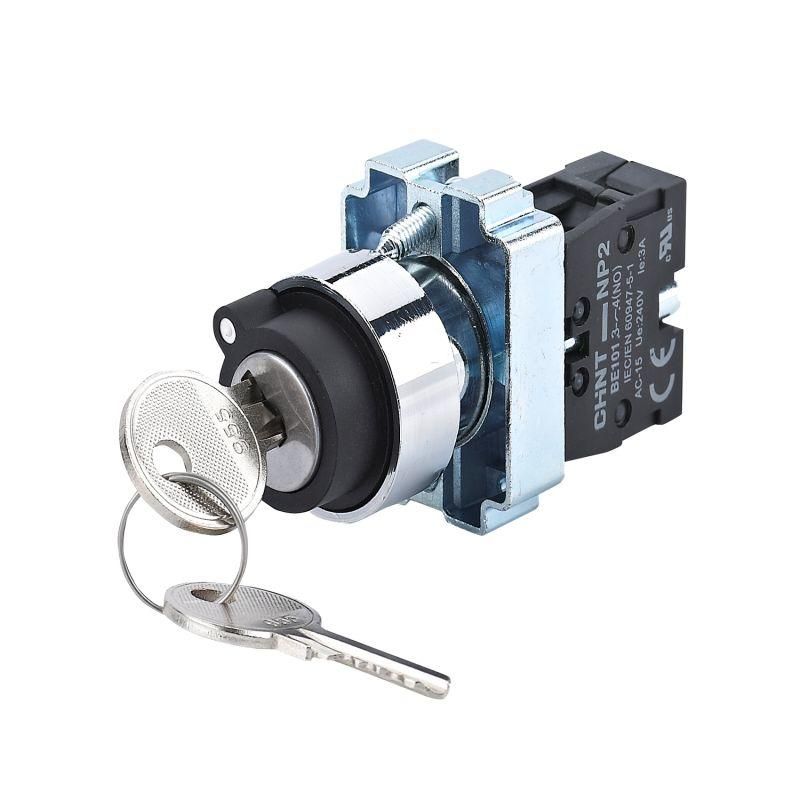

Переключатель NP2-BG41, 2 положения возвратом, 1НО, IP40 (R) | 573987 CHINT

Переключатель CHINT NP2-BG41 - это механический коммутационный аппарат с самовозвратом, предназначенный для временного замыкания цепи в системах автоматизации и управления. Модель NP2-BG41 с одним нормально открытым контактом и винтовым подключением подходит для установки на панели оборудования, где требуется надежное, но не постоянное управление.

Назначение и область применения

Переключатель CHINT NP2-BG41 используется для кратковременного включения или запуска устройств. Благодаря функции самовозврата, после отпускания кнопки он автоматически возвращается в исходное состояние. Это делает его идеальным для задач, требующих ручного воздействия: запуск двигателя, активация сигнализации, сброс аварийной блокировки или тестирование работы узла.

Подходит для установки на щитах управления, станках, конвейерах, испытательных стендах и других устройствах, где необходима простая и надежная ручная коммутация.

Технические характеристики

• Количество положений: 2 - фиксированное рабочее и начальное (нейтральное) положение;
• Количество нормально открытых контактов: 1 - контакт замыкается только при нажатии кнопки;
• Тип элемента управления: клавишная кнопка с ключевой формой - обеспечивает точное нажатие и предотвращает случайное срабатывание;
• Самовозврат: да - после освобождения кнопки механизм возвращает её в исходное положение;
• Степень защиты: IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды и брызг;
• Тип подключения: винтовые зажимы - удобны для подключения одножильных проводов сечением до 2,5 мм2;
• Диаметр монтажного отверстия: 22 мм - соответствует стандартному размеру для панельных переключателей;
• Цвет кнопки: черный - контрастный, легко заметен в условиях слабого освещения.

Совместимость и монтаж

Переключатель NP2-BG41 монтируется в панель через круглое отверстие диаметром 22 мм. Устройство фиксируется с помощью двух гаек, расположенных на корпусе. Для правильной установки проверьте соответствие толщины панели - она должна быть не более 5 мм. Подключение осуществляется к двум клеммам: вход и выход. Напряжение и ток должны соответствовать допустимым значениям, указанным в паспорте изделия - в данном случае данные не указаны, поэтому рекомендуется использовать в цепях с малыми нагрузками (например, 24 В постоянного тока или 230 В переменного тока при токе до 5 А).

Безопасность и стандарты

Степень защиты IP40 гарантирует безопасную работу в помещениях с контролируемой средой - например, в электрощитовых, на заводах или в мастерских. Однако из-за отсутствия защиты от влаги и пыли переключатель NP2-BG41 не предназначен для установки во влажных, пыльных или наружных условиях. Применение вне этих условий может привести к отказу контактов или заклиниванию механизма.

Преимущества

• Механизм самовозврата снижает риск забытого включения - повышает безопасность оператора;
• Удобная форма кнопки позволяет точно управлять даже в перчатках;
• Винтовое подключение надежно фиксирует провода без необходимости специальных инструментов;
• Стандартный диаметр 22 мм совместим с большинством существующих панелей и люков;
• Черный цвет кнопки хорошо виден в любых условиях освещения.

Ограничения применения

• Не применяйте в местах с высокой влажностью, брызгами воды или пылевой средой - IP40 недостаточно;
• Не используйте для постоянного замыкания цепи - механизм рассчитан только на кратковременные нажатия;
• Не подключайте нагрузки выше 5 А/250 В без подтверждения технических параметров от производителя - возможен перегрев контактов;
• Не монтируйте в условиях температур ниже -10 C или выше +55 C - термостабильность не гарантирована.

Примеры использования

• Запуск насоса на станке - кнопка нажимается для старта, затем отпускается, и оборудование работает в режиме автономного цикла;
• Активация световой сигнализации при обслуживании оборудования;
• Ручной сброс аварийной остановки на конвейере;
• Тестовый запуск системы перед вводом в эксплуатацию.

Практические советы

• При монтаже используйте только одножильные медные провода сечением 0,5–2,5 мм2 - многожильные могут выйти из-под зажима;
• Перед первым использованием проверьте герметичность контактов - при длительном хранении возможно окисление;
• Если планируете установить несколько таких переключателей рядом - соблюдайте минимальный интервал между отверстиями (не менее 30 мм), чтобы избежать механических помех;
• Для долгой службы регулярно проверяйте затяжку винтов - они могут ослабнуть при вибрациях;
• NP2-BG41 от CHINT - это компактное решение для базового управления; если нужна защита от влаги, выбирайте модели с IP65 или выше.
