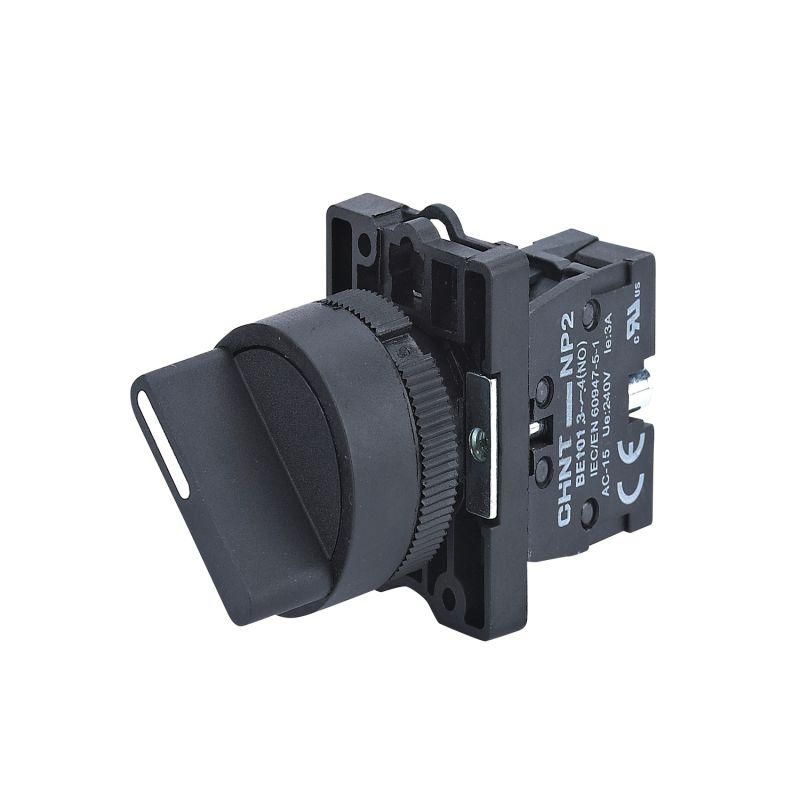

Переключатель NP2-ED21 2 положения фиксацией 1НО IP40 (R) CHINT 574095

Переключатель 2 положения с фиксацией 1 нормально открытый IP40 (R) NP2-ED21 от бренда CHINT предназначен для ручного управления цепями в условиях, где требуется надежная фиксация положений переключения. Применяется в системах автоматизации, пультах управления и распределительных щитах.

Назначение и область применения

Этот переключатель используется для коммутации электрических цепей с двумя устойчивыми положениями. Одно из них - нормально открытый контакт, то есть в исходном состоянии цепь разомкнута. При переводе рычага в другое положение контакты замыкаются и остаются такими до следующего ручного переключения. Подходит для управления светом, насосами, вентиляторами, маломощными нагрузками в контролируемых средах - например, на станках, в шкафах управления или в бытовых устройствах с ручным управлением.

Технические характеристики

• Количество положений: 2 с фиксацией
• Тип контакта: 1 нормально открытый (NO)
• Степень защиты: IP40 - защита от твердых частиц размером более 1 мм, но не защищен от воды
• Механизм: механическая фиксация в обоих положениях - не самовозвратный
• Производитель: CHINT
• Артикул: 574095

Совместимость и монтаж

Установка осуществляется через круглое отверстие в панели. Диаметр посадочного места соответствует стандартному размеру для переключателей серии NP2. Для монтажа потребуется отвертка и возможность закрепить гайку сзади. Клеммы рассчитаны на провода сечением до 2,5 мм2. Перед установкой проверьте соответствие напряжения и тока нагрузки допустимым значениям - они указаны в паспорте изделия, поскольку в предоставленных данных не указаны предельные параметры.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для устройств низкого напряжения. Отсутствие сертификатов в данных не позволяет указать конкретные стандарты (например, IEC 60947-5-1). Рекомендуется использовать в соответствии с местными правилами электроустановок и при наличии документированной оценки рисков.

Преимущества

• Фиксированные положения обеспечивают уверенное состояние цепи без случайного переключения
• Конструкция проста и надежна - минимум движущихся частей снижает риск отказа
• IP40 обеспечивает достаточную защиту от пыли в помещениях с невысокой запыленностью
• Совместим с типовой конструкцией панелей управления, используемых в промышленной автоматизации

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от брызг и влаги
• Не рекомендован для высокоточных или частых операций - механизм не рассчитан на интенсивное переключение
• Отсутствуют данные о максимальных токе и напряжении - необходимо уточнить в техпаспорте перед использованием с мощными нагрузками
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Ручной включатель/выключатель для воздушного компрессора в мастерской
• Выбор режима работы: “ручной” / “автоматический” на пульте станка
• Управление освещением в техническом помещении с постоянным требованием сохранения состояния
• Локальный контроль питания для испытательного стенда

Практические советы

• При монтаже убедитесь, что отверстие в панели точно совпадает с размером корпуса - не используйте силу, чтобы не повредить пластиковые элементы
• Подключайте провода плотно, без оголенных жил - перегрев возможен при плохом контакте
• Не применяйте в местах с частыми вибрациями - хотя механизм фиксируется, длительные удары могут вызвать внутренние повреждения
• Запомните: этот переключатель - не кнопка. Он остается в выбранном положении, пока вы сами его не измените. Это важно при проектировании логики управления
• Проверяйте наличие сертифицированного паспорта на продукцию CHINT - особенно при использовании в промышленных объектах
