Переключатель OptiSignal D22 C4-SK-21 с ключом 1НО КЭАЗ (Курский электроаппаратный завод) 332170

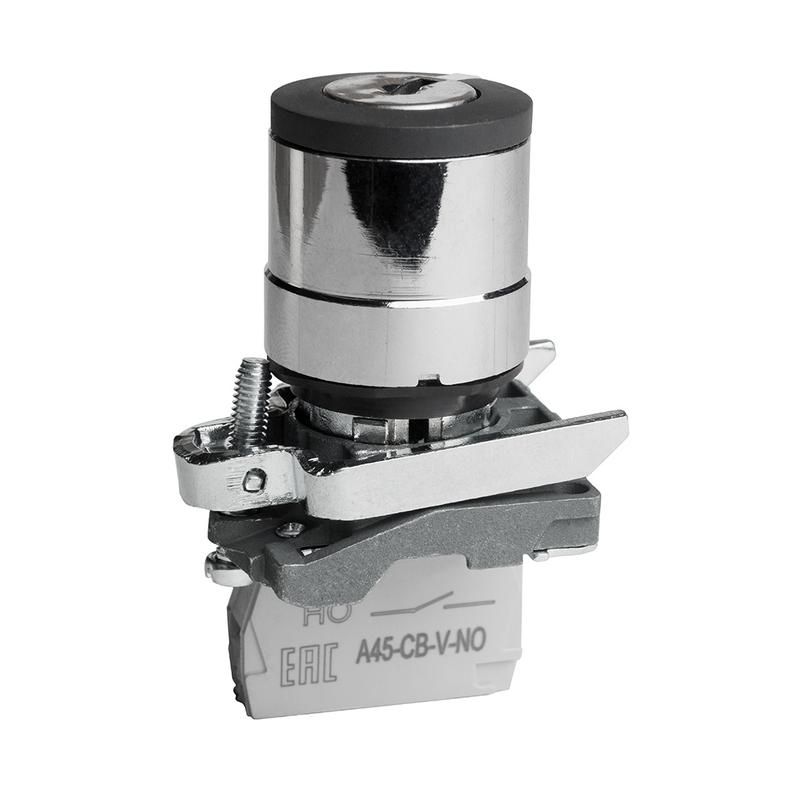

Переключатель с ключом 2 положения металл 1НО C4-SK-21 D22 XB4BG21 от КЭАЗ - надёжное устройство для ручного управления оборудованием в сложных промышленных условиях. Металлический корпус, защита IP65 и фиксация в обоих положениях делают его подходящим для систем, где важна безопасность и долговечность.

Назначение и область применения

Переключатель с ключом 2 положения металл 1НО C4-SK-21 D22 XB4BG21 предназначен для включения и выключения цепей управления в промышленном оборудовании. Он используется там, где требуется предотвращение случайного вмешательства - например, на станках, конвейерах, насосных станциях или в системах аварийной остановки. Ключевой механизм исключает возможность активации без специального ключа, что повышает уровень безопасности персонала.

Технические характеристики

• Тип устройства: переключатель с ключом, 2 положения
• Количество нормально замкнутых (НО) контактов: 1
• Максимальное рабочее напряжение: 690 В
• Фиксация: механическая - ключ остаётся в выбранном положении до принудительного извлечения
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Диаметр отверстия для установки: 22,3 мм
• Способ подключения: винтовые зажимы - совместим с проводами до 2,5 мм2
• Рабочая температура: от –50 C до +55 C
• Цвет управляющего элемента: чёрный; цвет переднего кольца: серый
• Наличие переднего кольца: да - обеспечивает герметичную посадку в панель

Совместимость и монтаж

Устройство монтируется на скобу - это позволяет закрепить его на панели без сверления больших отверстий. Диаметр отверстия 22,3 мм соответствует стандартным гнездам для переключателей серии C4. Перед установкой проверьте соответствие толщины панели и типа крепёжной скобы. Подключение осуществляется через винтовые клеммы - используйте отвёртку с плоским жалом. Убедитесь, что провода зачищены на 8–10 мм и плотно затянуты, чтобы избежать нагрева.

Безопасность и стандарты

Переключатель с ключом 2 положения металл 1НО C4-SK-21 D22 XB4BG21 соответствует требованиям международных стандартов на оборудование управления для промышленных применений. Степень защиты IP65 гарантирует работу в запылённых, влажных и агрессивных средах. Конструкция выполнена из прочного металла, устойчивого к механическим воздействиям и химическим веществам.

Преимущества

• Металлический корпус - высокая ударопрочность и срок службы
• Фиксированные положения - исключает самопроизвольное переключение
• Защита IP65 - работает в экстремальных условиях: на улице, в цехах с мойкой, в холодильных камерах
• Широкий температурный диапазон - от –50 C до +55 C, подходит для Arctic- и тропических условий
• Ключевой механизм - управление доступно только авторизованному персоналу

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 690 В - не используйте для прямого управления двигателями или мощными нагрузками
• Один контакт НО - не подходит для схем, требующих нескольких переключаемых путей
• Отсутствуют встроенные индикационные элементы - для контроля состояния нужен внешний световой сигнал
• Запрещается использовать в взрывоопасных зонах - не имеет взрывозащиты Ex

Примеры использования

• Аварийная остановка станка - ключ вставляется только оператором с правами доступа
• Выбор режима работы конвейера: “Автомат” / “Ручной”
• Управление вентиляцией в холодильной камере - устойчив к влаге и низким температурам
• Подключение системы освещения на объекте с ограниченным доступом

Практические советы

• При монтаже используйте уплотнительное кольцо, если панель тоньше 3 мм - это предотвратит люфт и протечки
• Избегайте частого извлечения ключа - это снижает срок службы механизма фиксации
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление может вызвать перегрев
• Закупайте запасные ключи заранее - потеря ключа требует замены всего переключателя
• Совместим с другими изделиями серии C4 - можно собирать комплекты с аналогичными кнопками и индикаторами
