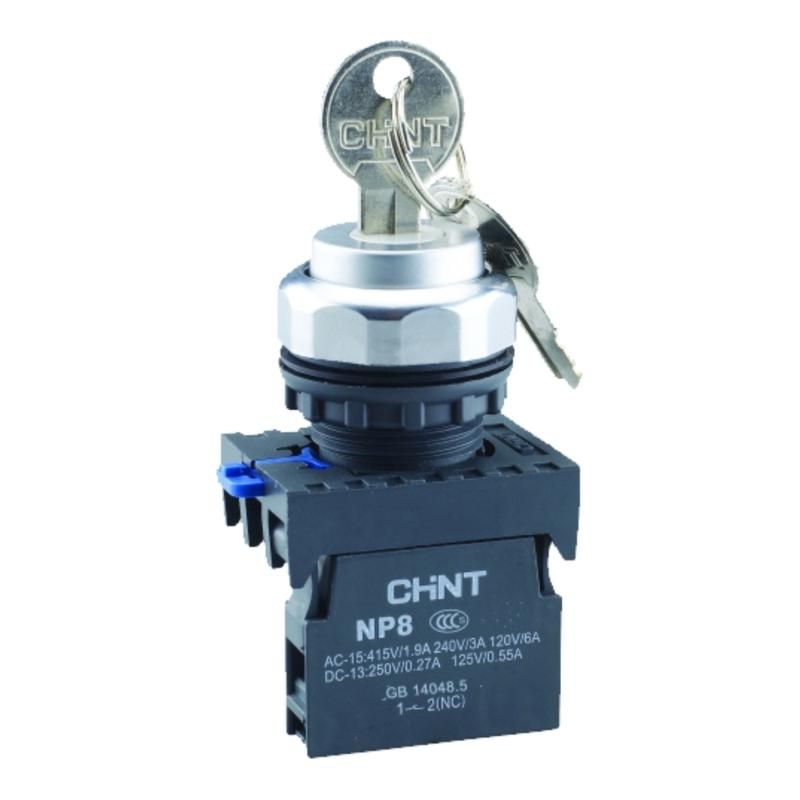

Переключатель с ключом NP8-10Y/21 , 2 положения фиксацией, 1НО IP65 (R) | 578130 CHINT

Переключатель с ключом NP8-10Y/21 от CHINT - это надёжный вращающийся коммутационный аппарат с механической фиксацией двух положений и одним нормально разомкнутым контактом. Подходит для управления оборудованием в условиях повышенной запылённости и влаги благодаря защите IP65. Артикул 578130 соответствует серии NP8, известной модульностью и устойчивостью к вибрациям.

Назначение и область применения

Переключатель с ключом NP8-10Y/21 используется для ручного включения и выключения цепей с малой мощностью. Применяется там, где требуется предотвратить случайное срабатывание - например, на пультах управления станков, конвейеров, систем автоматизации, насосных станций и распределительных щитах. Ключевой механизм обеспечивает контроль доступа: включение возможно только при наличии физического ключа.

Технические характеристики

• Количество положений: 2 (с фиксацией в каждом)
• Количество нормально разомкнутых (НО) контактов: 1
• Количество переключающих контактов: 0 (только НО, без замыкающего)
• Тип элемента управления: вращающийся ключ
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Тип подключения: винтовые зажимы
• Габаритные размеры: 22 × 43 мм
• Цвет клавиши: чёрный

Совместимость и монтаж

Переключатель с ключом NP8-10Y/21 монтируется в панели через круглое отверстие диаметром 22 мм - совпадает с габаритами корпуса. Установка происходит путём вставки и фиксации штатной гайкой. Винтовые клеммы рассчитаны на провода до 2,5 мм2. Все клеммы оснащены антивибрационными фиксаторами - они не ослабевают даже при длительной работе оборудования. Модульная конструкция серии NP8 позволяет легко заменить контакты или добавить подсветку, если потребуется другая функциональность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Защита IP65 гарантирует работу в средах с высокой запылённостью, сырости или частыми мойками. Конструкция исключает самопроизвольное переключение - фиксация в обоих положениях предотвращает сбои при вибрациях. Элементы блокировки на корпусе не позволяют установить ключ неверно - снижают риск ошибок при монтаже.

Преимущества

• Фиксированные положения обеспечивают уверенное управление - переключатель не “проваливается” между состояниями
• Ключевой механизм повышает безопасность: включение возможно только с ключом, что важно для обслуживания и ремонта
• Яркая чёрная клавиша хорошо видна даже при слабом освещении
• Винтовые клеммы с антиослабляющими устройствами - не требуют периодической подтяжки
• Модульная система NP8 позволяет адаптировать переключатель под нужды системы без замены всего устройства

Ограничения применения

Переключатель с ключом NP8-10Y/21 предназначен только для управления цепями малой мощности - не подходит для коммутации силовых нагрузок выше 5 А или переменного тока более 250 В. Не имеет встроенного индикационного светодиода - если нужна подсветка, следует использовать другие варианты серии NP8 с опцией LED. Также не рекомендуется применять в средах с постоянным воздействием химически активных жидкостей или масел - хотя IP65 защищает от воды, он не рассчитан на погружение или агрессивную среду.

Примеры использования

• Ручной запуск/остановка конвейера на производстве
• Аварийное отключение насоса в канализационной станции
• Выбор режима работы станка (ручной / автономный) с контролем доступа
• Локальное управление освещением в техническом помещении

Практические советы

• При монтаже проверьте, чтобы отверстие в панели было точно 22 мм - меньшее вызовет деформацию корпуса, большее - плохую фиксацию
• Затягивайте винты клемм равномерно, не переусердствуя - перегрузка может повредить пластиковые детали
• Не используйте этот переключатель как основной рубильник - он не рассчитан на большие токи и не имеет дугогашения
• Если нужна индикация состояния, выбирайте аналогичные модели серии NP8 с опцией подсветки - NP8-10Y/21 не содержит светодиода
• Для многократного использования в условиях вибрации регулярно проверяйте затяжку клемм - хотя есть антиослабляющие элементы, профилактика не помешает
