Переключатель OptiSignal D22 C5-S-21 2 положения пластик 1НО XB5AD21 |332183| КЭАЗ

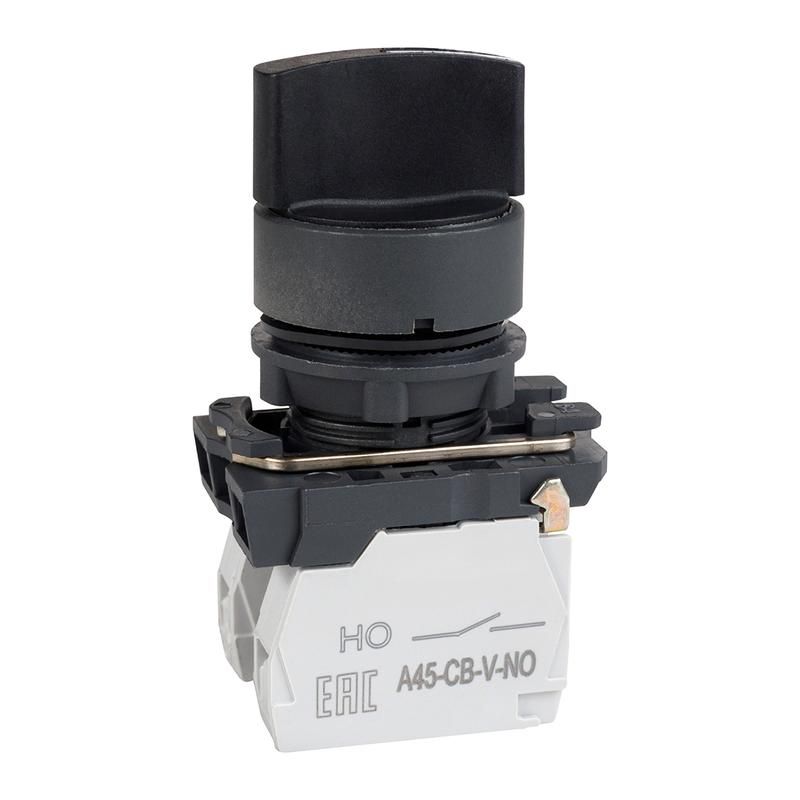

Переключатель OptiSignal D22 C5-S-21 2 положения пластик 1 нормально разомкнутый контакт XB5AD21 - компактное устройство с защитой IP65 и механической фиксацией положений, предназначенное для надёжного управления цепями в промышленной автоматизации. Бренд КЭАЗ обеспечивает совместимость с системами на базе стандарта IEC, а артикул XB5AD21 указывает на конкретную модификацию с одним нормально разомкнутым контактом.

Назначение и область применения

Переключатель OptiSignal D22 C5-S-21 2 положения пластик 1 нормально разомкнутый контакт XB5AD21 используется для ручного включения и выключения электрических цепей в условиях повышенной запылённости, влаги и перепадов температур. Подходит для установки на панели оборудования, где требуется надёжная фиксация выбранного состояния. Применяется в системах управления станками, конвейерами, насосными установками, вентиляцией и других промышленных устройствах, работающих в сложных средах.

Технические характеристики

• Тип: переключатель с двумя фиксируемыми положениями
• Количество нормально разомкнутых (НО) контактов: 1
• Максимальное напряжение: 690 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22,3 мм
• Управление: поворотная рукоятка короткого типа
• Фиксация: механическая - переключатель остаётся в выбранном положении без самопроизвольного возврата
• Подключение: винтовые зажимы для проводов
• Цвет всех элементов: чёрный
• Рабочая температура: от –50 C до +55 C
• Основание: пластиковое, устойчивое к химическим воздействиям

Совместимость и монтаж

Переключатель OptiSignal D22 C5-S-21 2 положения пластик 1 нормально разомкнутый контакт XB5AD21 монтируется через круглое отверстие диаметром 22,3 мм в лицевой панели. Установка осуществляется с помощью фланца с передним кольцом - после вставки корпуса он фиксируется гайкой с внутренней стороны панели. Для подключения используются винтовые клеммы, рассчитанные на медные жилы сечением до 2,5 мм2. Передний кольцо защищает края отверстия и предотвращает попадание грязи под корпус. Монтаж требует точного сверления отверстия - допуск менее +-0,2 мм снижает риск деформации корпуса.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-5-1 для коммутирующих аппаратов. Степень защиты IP65 позволяет использовать переключатель в помещениях с высокой влажностью, на открытых площадках и в зонах с частой мойкой. Конструкция исключает случайное включение/выключение благодаря механической фиксации. Напряжение 690 В обеспечивает безопасную работу в трёхфазных сетях промышленного класса.

Преимущества

• Высокая герметичность (IP65) - работает в пыльных, влажных и агрессивных средах
• Широкий температурный диапазон - от –50 C до +55 C, подходит для холодильных камер и жарких цехов
• Механическая фиксация - не требует постоянного усилия, сохраняет заданное состояние
• Пластиковое основание - легче металлических аналогов, не коррозирует, устойчиво к маслам и растворителям
• Чёрный цвет - минимизирует блики, хорошо сочетается с большинством панелей

Ограничения применения

• Не предназначен для работы с переменным током выше 690 В - превышение напряжения вызовет пробой изоляции
• Один нормально разомкнутый контакт - нельзя использовать для переключения двух цепей одновременно
• Отсутствие световой индикации - невозможно визуально определить текущее положение без внешних сигналов
• Не рекомендован для частого ручного переключения более 1000 раз в час - возможен быстрый износ механизма
• Запрещена установка в местах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе

Примеры использования

• Управление включением/выключением насоса на очистной станции
• Выбор режима работы конвейера: “работа” / “останов”
• Аварийное отключение вентилятора в холодильной камере
• Ручной запуск системы подачи смазки на станке с ЧПУ
• Локальное управление освещением в технологическом помещении с высокой влажностью

Практические советы

• При монтаже используйте шаблон для сверления - отверстие 22,3 мм должно быть точно по размеру, иначе корпус будет люфтить или деформироваться
• Проверьте сечение провода перед подключением - максимальное сечение 2,5 мм2; большие жилы не войдут в клеммы
• Не затягивайте винты слишком сильно - это может повредить пластиковые клеммы
• Для удобства обслуживания устанавливайте переключатель на видном месте, чтобы оператор мог легко определить его положение
• Если нужна индикация состояния, подключите параллельно сигнальную лампу - сам переключатель не имеет встроенной подсветки
• При замене старого переключателя проверьте соответствие диаметра отверстия и типа фиксации - другие модели серии могут иметь другую посадку
