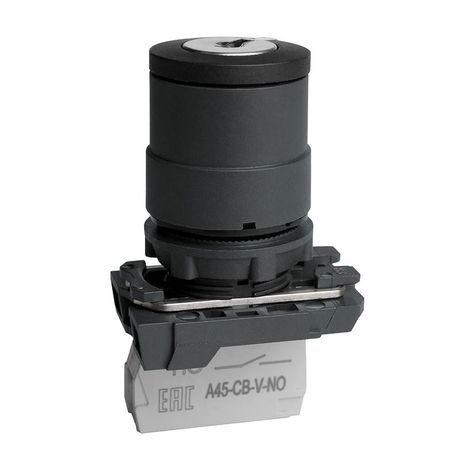

Переключатель OptiSignal D22 C5-SK-21 с ключем 2 поз пластик 1НО XB5AG21 |332184| КЭАЗ

Переключатель с ключом 2 позиции пластик 1 нормально разомкнутый (НО) D22 C5-SK-21 XB5AG21 от КЭАЗ - компактное устройство для ручного управления цепями в промышленном оборудовании. Он обеспечивает надежную фиксацию в двух положениях, защищен от пыли и брызг воды, и рассчитан на работу в суровых условиях. Подходит для установки на панели станков, автоматических линий и распределительных щитов.

Назначение и область применения

Переключатель с ключом 2 позиции пластик 1 нормально разомкнутый (НО) D22 C5-SK-21 XB5AG21 используется для ручного включения/выключения электрических цепей с одним нормально разомкнутым контактом. Его применяют там, где требуется четкая фиксация положения и предотвращение случайного переключения - например, для запуска/останова оборудования, выбора режима работы или активации аварийной блокировки.

Устройство особенно эффективно в средах с высокой запыленностью, влажностью или риском механических воздействий: на конвейерах, насосных станциях, системах вентиляции, вагонах метро, на объектах пищевой и химической промышленности.

Технические характеристики

• Количество положений: 2 (фиксированные)
• Тип контакта: 1 нормально разомкнутый (НО)
• Номинальный ток: 10 А
• Максимальное напряжение: 690 В
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Диаметр отверстия для монтажа: 22,3 мм
• Тип управления: поворотная рукоятка с ключом
• Фиксация: механическая, исключающая самопроизвольное возвращение в нейтральное положение
• Цвет рукоятки: черный
• Рабочая температура: от –50 C до +55 C
• Способ подключения: винтовые зажимы
• Конструкция: встроенное устройство с передним кольцом

Совместимость и монтаж

Переключатель с ключом 2 позиции пластик 1 нормально разомкнутый (НО) D22 C5-SK-21 XB5AG21 устанавливается в отверстие диаметром 22,3 мм на лицевой панели. Передний металлический или пластиковый обод обеспечивает герметичность и жесткую фиксацию. Для монтажа достаточно просверлить отверстие нужного размера, вставить корпус устройства и закрутить гайку сзади.

Подключение осуществляется через винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются усилием 0,4–0,5 Нм. Убедитесь, что панель имеет достаточную толщину для плотного прилегания переднего кольца.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на коммутационные аппараты для промышленного использования. Степень защиты IP65 позволяет применять его во взрывоопасных зонах класса ZONE 22 и в помещениях с повышенной влажностью. Конструкция исключает доступ к токоведущим частям при установленном состоянии.

Преимущества

• Высокая надежность благодаря прочному пластиковому корпусу и качественной внутренней механике
• Защита IP65 снижает риск отказа из-за пыли, влаги или мойки оборудования
• Фиксированное положение предотвращает случайное отключение или изменение режима
• Широкий температурный диапазон (-50…+55 C) позволяет использовать в холодильных камерах и на открытых площадках
• Совместим с большинством стандартных панелей и шасси

Ограничения применения

• Не предназначен для частого переключения более 100 раз в час - длительная нагрузка может снизить срок службы контактов
• Не используйте в средах с постоянным погружением в жидкости - IP65 не гарантирует герметичность при длительном подводе воды
• Запрещена установка в местах с прямым воздействием пламени или высоких температур выше +55 C
• Не заменяет выключатель нагрузки - не рассчитан на коммутацию больших токов свыше 10 А

Примеры использования

• Выбор режима работы: “Автоматический” / “Ручной” на линии упаковки
• Аварийная остановка станка с фиксацией в положении “Выкл.”
• Активация системы принудительного охлаждения в теплицах зимой
• Переключение между источниками питания в резервных системах
• Управление освещением в холодильных камерах с контролируемым доступом

Практические советы

• При монтаже проверьте точность диаметра отверстия - даже небольшое отклонение (>0,5 мм) может нарушить герметичность
• Используйте только рекомендованную калибровку проводов: сечение до 2,5 мм2 для медных жил
• После установки протестируйте функцию фиксации - рукоятка должна уверенно “щелкать” в обоих положениях
• Для долговечности избегайте попадания масла, растворителей или агрессивных химикатов на поверхность рукоятки
• Если требуется несколько одинаковых переключателей - выбирайте модели с одинаковым цветом и типом ключа для удобства обслуживания
