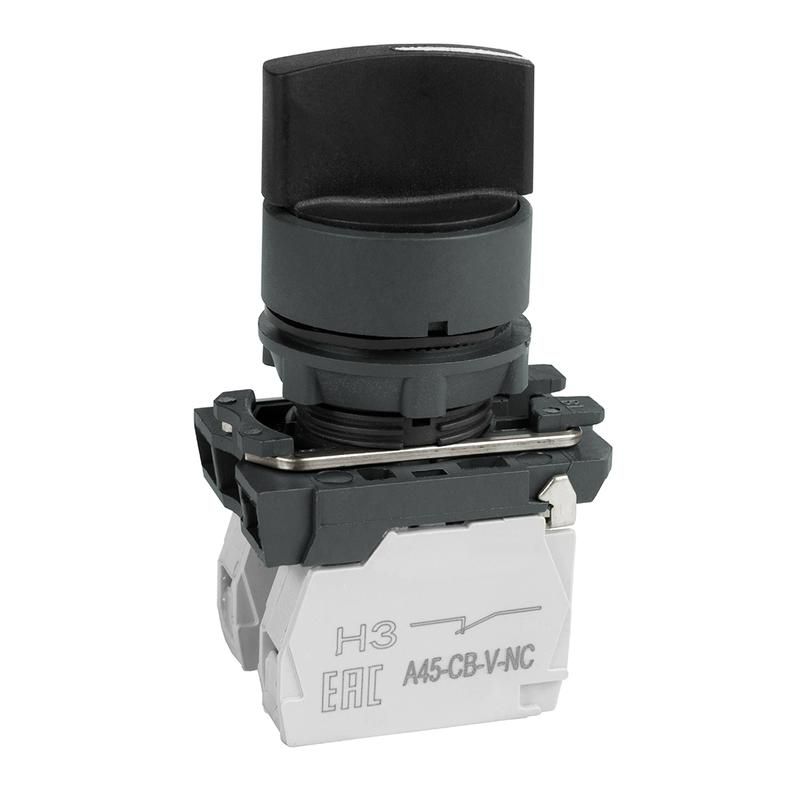

Переключатель OptiSignal D22 C5-S-25 2 положения пластик 1НО+1НЗ XB5AD25 |332185| КЭАЗ

Переключатель D22 C5-S-25 2 положения пластик 1 нормально разомкнутый + 1 нормально замкнутый XB5AD25 от КЭАЗ - компактное устройство с двумя рабочими контактами и защитой IP65, предназначенное для надёжного управления цепями в жестких промышленных условиях. Модель совмещает прочный пластиковый корпус, механическую фиксацию и простой монтаж на панель, что делает её удобной для установки на оборудовании, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Переключатель D22 C5-S-25 2 положения пластик 1 нормально разомкнутый + 1 нормально замкнутый XB5AD25 используется для ручного коммутирования электрических цепей постоянного или переменного тока. Подходит для управления питанием, запуском/остановкой оборудования, переключением режимов работы. Применяется в системах автоматизации, на станках, конвейерах, щитах управления, в средах с высокой запылённостью, влагой или перепадами температур.

Технические характеристики

• Тип: переключатель с двумя положениями
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Максимальное напряжение: 690 В
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для монтажа: 22,3 мм
• Управление: поворотная рукоятка короткого типа
• Фиксация: механическая - положение сохраняется после поворота
• Подключение: винтовые зажимы
• Цвет рукоятки: чёрный
• Рабочая температура: от –50 C до +55 C
• Корпус: пластиковый, с передним кольцом для герметичной установки

Совместимость и монтаж

Переключатель D22 C5-S-25 2 положения пластик 1 нормально разомкнутый + 1 нормально замкнутый XB5AD25 монтируется через круглое отверстие диаметром 22,3 мм в панели. Переднее кольцо обеспечивает плотную посадку и предотвращает попадание пыли и влаги внутрь. Для установки требуется только отвертка - провода зачищаются и затягиваются винтовыми клеммами. Устройство не требует специальных инструментов. Совместим с панелями толщиной до 4–6 мм. Не подходит для монтажа в стену или внутри шкафа без доступа к лицевой стороне.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на устройства управления промышленного назначения. Степень защиты IP65 гарантирует безопасную работу в условиях повышенной влажности, пыли и мытья водой под давлением. Конструкция исключает случайное переключение благодаря механической фиксации. Работает в экстремальных температурах - от арктических холода до жары на открытых площадках.

Преимущества

• Два независимых контакта (НО+НЗ) позволяют управлять двумя цепями одновременно - снижает количество необходимых устройств
• Пластиковый корпус легкий, устойчив к коррозии и химическим веществам
• Высокая степень защиты IP65 - идеален для пищевой, химической, металлургической промышленности
• Механическая фиксация исключает самопроизвольное возвращение в исходное положение
• Широкий температурный диапазон позволяет использовать в холодильных камерах и на улице

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой выше 690 В - не является выключателем силовой цепи
• Не имеет световой индикации - нельзя определить состояние в темноте без внешних указателей
• Не поддерживает автономное управление - только ручное воздействие
• Винтовое подключение требует периодического контроля затяжки - особенно при вибрациях
• Не рекомендован для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Выбор режима работы станка: “Автомат” / “Ручной”
• Аварийная остановка конвейера с возможностью возврата в рабочий режим
• Переключение питания насоса между основным и резервным источником
• Управление освещением в производственной зоне с фиксированным положением “Вкл.”
• Локальный пульт управления на тепломагистрали или в цехе с высокой запылённостью

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,3 мм требует точной сверловки; используйте метчик или пробник
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые клеммы
• Для длительной эксплуатации в условиях вибраций применяйте контргайки или термостойкий клей на резьбе
• Не используйте для управления двигателями мощностью более 5,5 кВт без дополнительных контакторов
• Проверяйте целостность уплотнителей при каждом обслуживании - они не меняются в процессе эксплуатации
• Переключатель D22 C5-S-25 2 положения пластик 1 нормально разомкнутый + 1 нормально замкнутый XB5AD25 легко заменяется аналогами серии OptiSignal - все размеры совпадают
