Переключатель OptiSignal D22 C4-S-21 2 положения металл 1НО XB4BD21 |332169| КЭАЗ

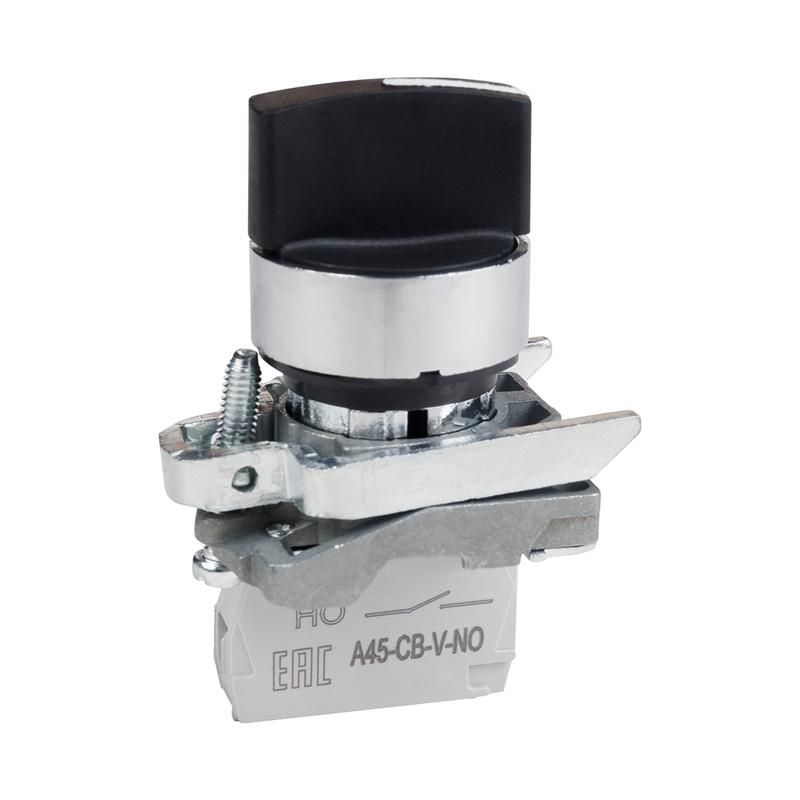

Переключатель 2 положения металл 1 нормально разомкнутое (НО) D22 C4-S-21 XB4BD21 от КЭАЗ - надёжный коммутационный аппарат с металлическим корпусом и защитой IP65, предназначен для управления цепями в жестких промышленных условиях. Артикул XB4BD21 соответствует сериям OptiSignal и Optima, обеспечивая совместимость с существующими системами.

Назначение и область применения

Переключатель 2 положения металл 1 нормально разомкнутое (НО) D22 C4-S-21 XB4BD21 используется для ручного включения и выключения электрических цепей. Одиночный нормально разомкнутый контакт (НО) замыкается при повороте рукоятки и остаётся в этом состоянии до следующего действия. Подходит для управления оборудованием, где требуется устойчивое позиционирование - например, для запуска/останова насосов, вентиляторов, конвейеров, станков и других устройств в средах с высокой запылённостью, влагой или механическими воздействиями.

Технические характеристики

• Количество положений: 2 (фиксированные)
• Количество НО контактов: 1 (замыкающий при активации)
• Максимальное рабочее напряжение: 690 В переменного тока
• Тип элемента управления: поворотная рукоятка с фиксацией
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр отверстия для установки: 22,3 мм
• Способ монтажа: на скобу (не требует сверления корпуса)
• Тип подключения: винтовые зажимы для проводов
• Цвет рукоятки: чёрный
• Наличие переднего кольца: да (обеспечивает герметичную посадку в панель)
• Рабочая температура: от –50 C до +55 C

Совместимость и монтаж

Установка переключателя 2 положения металл 1 нормально разомкнутое (НО) D22 C4-S-21 XB4BD21 выполняется через круглое отверстие диаметром 22,3 мм. Переднее кольцо плотно прилегает к поверхности панели, предотвращая попадание пыли и влаги. Монтаж осуществляется с помощью прилагающейся скобы - достаточно защёлкнуть её сзади панели. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что толщина панели позволяет надёжно закрепить скобу - оптимальная толщина 1–5 мм. Не применяйте силовые инструменты при затяжке винтов - риск повреждения внутренних контактов.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на устройства управления в промышленной автоматизации. Высокая степень защиты IP65 и материал корпуса (металл) обеспечивают безопасную работу в агрессивных средах. Температурный диапазон от –50 до +55 C позволяет применять переключатель в холодильных камерах, на открытых площадках и в суровых климатических условиях.

Преимущества

• Металлический корпус устойчив к ударным нагрузкам и деформациям
• Фиксированная позиция рукоятки исключает случайное отключение
• Защита IP65 снижает необходимость частого обслуживания
• Широкий температурный диапазон расширяет возможности применения
• Винтовое подключение удобно для многожильных и одножильных проводов

Ограничения применения

• Не предназначен для работы с постоянным током выше 690 В - проверьте тип тока в вашей цепи
• Отсутствие переключающих контактов (NO+NC) - нельзя использовать как двойной переключатель
• Не рекомендован для частого циклического включения/выключения более 1000 раз в час - возможен износ механизма
• Подходит только для монтажа в панели с отверстием 22,3 мм; адаптеры не предусмотрены

Примеры использования

• Запуск и остановка воздушного компрессора на заводе
• Ручной контроль работы системы вентиляции в лаборатории
• Аварийное отключение конвейера на пищевом производстве
• Управление освещением в холодильном модуле на складе
• Локальный пуск насоса в системе водоснабжения на объекте с повышенной влажностью

Практические советы

• При монтаже убедитесь, что рукоятка свободно поворачивается - не допускайте перекоса при установке
• Для долговечности не используйте смазку внутри механизма - она притягивает пыль и снижает надёжность
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев, особенно в вибрационных средах
• Если нужен аналог с другим числом контактов - рассмотрите другие модели серии OptiSignal, например с NO+NC
• Артикул XB4BD21 совместим с другими изделиями КЭАЗ Optima - можно заменить без изменения схемы подключения
