Переключатель NP2-BJ25, 2 положения фиксацией, 1НО+1НЗ, IP40 (R) | 573995 CHINT

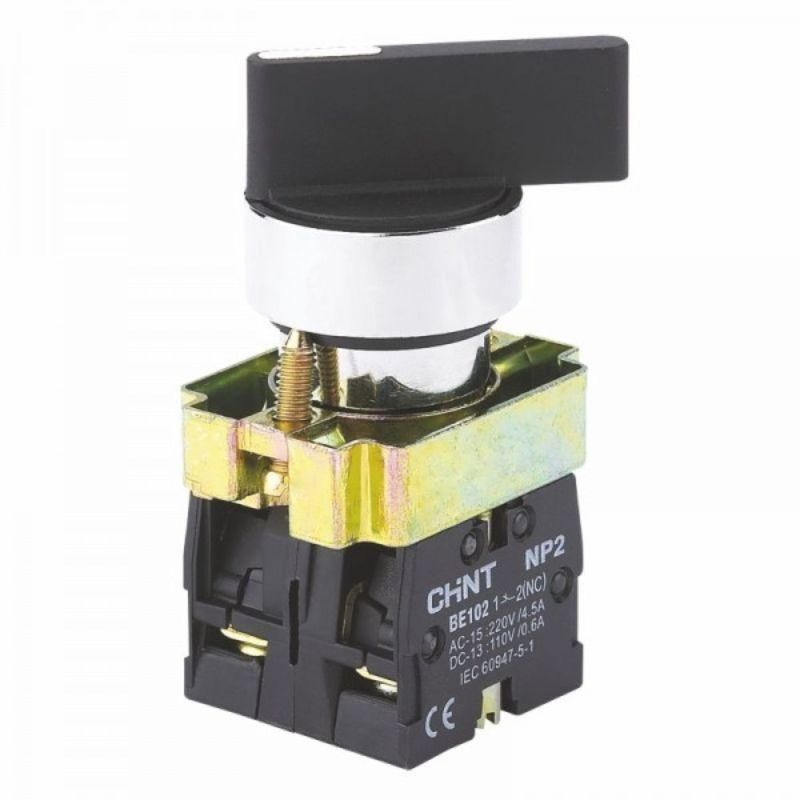

Переключатель CHINT NP2-BJ25 - это механический коммутационный аппарат с двумя устойчивыми положениями и комбинированными контактами, предназначенный для ручного управления цепями в условиях сухих помещений. Модель подходит для систем автоматизации, пультов управления и оборудования, где требуется надежное переключение без самовозврата.

Назначение и область применения

Переключатель CHINT NP2-BJ25 используется для ручного включения и выключения электрических цепей. Благодаря наличию одного нормально замкнутого (НЗ) и одного нормально разомкнутого (НО) контакта, он позволяет одновременно управлять двумя различными цепями - например, включить один потребитель и отключить другой при смене положения. Применяется в пультах управления станков, конвейеров, шкафах автоматики, тестовых стендах и других устройствах, где нужна четкая фиксация состояния.

Технические характеристики

• Количество положений: 2 - устойчивые, с фиксацией в каждом
• Фиксация положения: да - рукоятка остается в выбранном состоянии до ручного переключения
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды и пыли в значительных количествах
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2
• Управление: поворотная рукоятка - удобна для операторского контроля
• Диаметр монтажного отверстия: 22 мм - совместим с панелями толщиной до 8 мм
• Цвет рукоятки: черный - высокая контрастность, легко заметен на светлом фоне

Совместимость и монтаж

Переключатель CHINT NP2-BJ25 монтируется в панели через круглое отверстие диаметром 22 мм. Установка осуществляется с помощью фиксирующей гайки с тыльной стороны. Для правильного монтажа проверьте толщину панели - она должна соответствовать рекомендованному диапазону (обычно 1–8 мм). Подключение проводов выполняется через винтовые клеммы: затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки, которая может повредить изоляцию. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для устройств класса IP40. Однако не имеет сертификатов взрывозащиты, не рассчитано на работу во влажных средах или на улице. Не применяйте в местах с риском попадания брызг, пылевых осадков или агрессивных паров.

Преимущества

• Надежная фиксация положений исключает случайное переключение
• Комбинация НЗ+НО контактов снижает количество компонентов в схеме
• Простая и проверенная конструкция - минимум отказов при регулярной эксплуатации
• Черный цвет рукоятки обеспечивает хорошую видимость даже при слабом освещении

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, на улице или в помещениях с мытьем водой - степень защиты IP40 не предохраняет от жидкости
• Не подходит для частого переключения (более 1000 циклов/час) - не является импульсным устройством
• Максимальный ток и напряжение не указаны - необходимо сверяться с документацией завода-изготовителя перед использованием в силовых цепях
• Не допускается установка в зонах с вибрацией выше 1g без дополнительной фиксации

Примеры использования

• Выбор режима работы станка: “ручной” / “автоматический”
• Аварийное отключение двух цепей одновременно - одна включается, другая отключается
• Переключение между основным и резервным источником питания в маломощных системах
• Ручной запуск/остановка насоса или вентилятора в щите управления

Практические советы

• При монтаже в металлическую панель убедитесь, что корпус переключателя не соприкасается с токоведущими частями - возможен пробой из-за отсутствия изоляции корпуса
• Для долговечности не перегружайте механизм - не используйте усилие больше необходимого при переключении
• Если планируете использовать в пыльной среде, установите защитную крышку или герметичный кожух - IP40 недостаточен для длительной эксплуатации в таких условиях
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление может вызвать увеличение переходного сопротивления
• Артикул 573995 - единственный номер для заказа оригинала; аналоги могут отличаться по габаритам и нагрузочной способности
