Переключатель NP2-BK12365, 2 положения фиксацией 1НО+1НЗ, зелёная AC230В (LED), IP40 (R) | 265954 CHINT

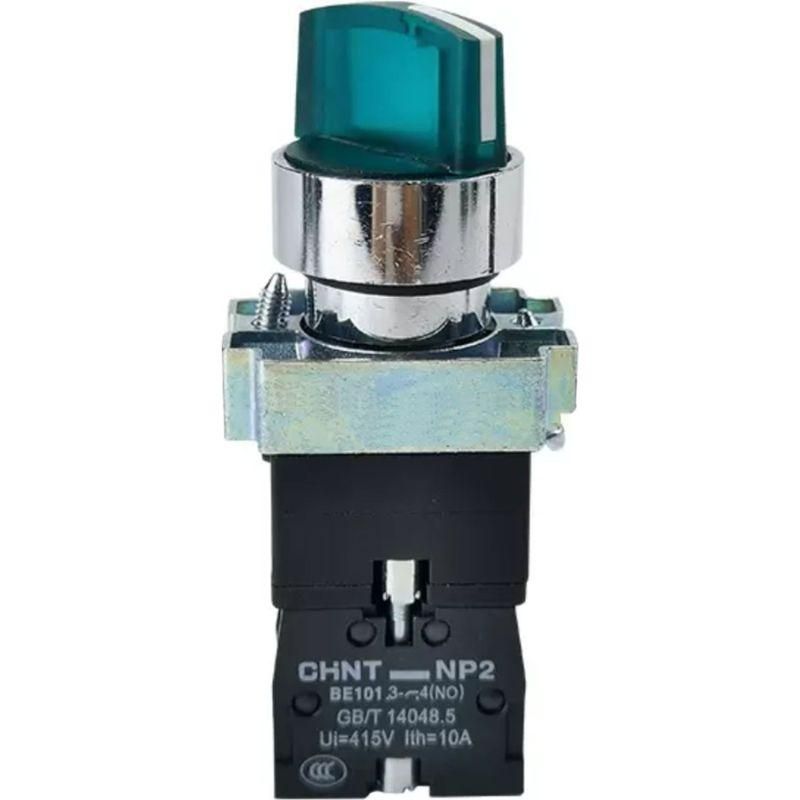

Переключатель 2 положения фиксацией 1НО+1НЗ AC230В (LED), IP40 (R), серия NP2-BK12365, цвет: зелёный - устройство для коммутации цепей с двумя устойчивыми состояниями, оснащённое светодиодной подсветкой и винтовым подключением. Подходит для управления оборудованием в условиях сухих помещений. Бренд CHINT, артикул 265954.

Назначение и область применения

Этот переключатель используется для ручного включения и выключения электрических цепей с сохранением выбранного положения. Он имеет один нормально открытый (НО) и один нормально замкнутый (НЗ) контакт, что позволяет переключать нагрузку между двумя различными путями. Применяется в системах управления станков, автоматических линий, щитах распределения, где требуется надёжное и визуально контролируемое состояние переключения.

Технические характеристики

• Напряжение питания: 230 В переменного тока - рассчитан на работу в бытовых и промышленных сетях 220–240 В
• Количество положений: 2 - устойчивые позиции «вкл/выкл» с механической фиксацией
• Контакты: 1 НО + 1 НЗ - возможность одновременного управления двумя цепями
• Подсветка: да, LED - световой индикатор показывает текущее положение переключателя
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Монтажное отверстие: 22 мм - требует соответствующего отверстия в панели
• Тип подключения: винтовые клеммы - удобны для проводов до 2,5 мм2
• Управление: поворотная рукоятка - обеспечивает точное и наглядное переключение
• Цвет корпуса: зелёный - стандартизированная цветовая сигнализация (часто означает «работа» или «готовность»)

Совместимость и монтаж

Переключатель NP2-BK12365 монтируется в панель через круглое отверстие диаметром 22 мм. Крепится с помощью двух контргаек из комплекта. Для подключения используйте провода сечением до 2,5 мм2 - затягивайте винты равномерно, чтобы избежать деформации клемм. Убедитесь, что напряжение сети не превышает 230 В. Перед установкой отключите питание. Лампа подсветки встроена и не требует внешнего питания - она работает от той же цепи, которую управляет переключатель.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса IP40. Отсутствие герметизации делает его непригодным для влажных сред, агрессивных паров или мест с возможностью брызг. Не предназначен для взрывоопасных зон. Соответствует общепринятым нормам для промышленных переключателей, но не имеет специальных сертификатов ATEX или IECEx.

Преимущества

• Чёткая фиксация положений предотвращает случайное переключение
• Светодиодная подсветка позволяет легко определить состояние устройства даже при слабом освещении
• Винтовое подключение надёжно и совместимо с большинством типов проводов
• Цвет зелёного корпуса соответствует общепринятому значению «рабочее состояние» - снижает риск ошибок оператора
• Компактный размер и унифицированный монтажный размер 22 мм позволяют использовать его в стандартных панелях

Ограничения применения

• Не допускается использование во влажных помещениях, на улице или в местах с высокой запылённостью - степень защиты IP40 недостаточна
• Не предназначен для частого переключения под большой током - рекомендовано для управления цепями контроля, сигналов, маломощных потребителей
• Отсутствуют дополнительные контакты - нельзя использовать как многополюсный переключатель
• Лампа подсветки не является самостоятельным источником света - её яркости хватает лишь для индикации вблизи

Примеры использования

• Выбор режима работы станка: «ручной» / «автоматический»
• Переключение между основным и резервным источником питания небольшой нагрузки
• Активация/деактивация системы подогрева в шкафу управления
• Индикация состояния «включен» на пультах управления в цехах

Практические советы

• При монтаже проверьте глубину отверстия - корпус переключателя NP2-BK12365 должен полностью войти, а рукоятка свободно вращаться
• Не используйте силу при закручивании винтов - можно повредить пластиковую клемму
• Если подсветка не горит после установки - проверьте целостность цепи и соответствие напряжения 230 В
• Для длительной службы избегайте воздействия масла, растворителей и прямого попадания воды на корпус
• При замене аналогичного устройства - убедитесь, что новый переключатель 2 положения фиксацией 1НО+1НЗ AC230В (LED), IP40 (R), серия NP2-BK12365 имеет те же габариты и тип контактов
