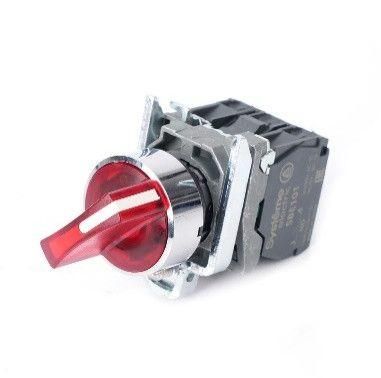

Переключатель SB4 с подсветкойв сборе 22мм 2поз. фиксацией металл 230В AC 1НО+1НЗ красн. SE SB4BK124M5 APC

Переключатель SB4 с подсветкой в сборе 22мм 2-позиционный с фиксацией металлический 230В AC 1НО+1НЗ красный SE - это надёжный коммутирующий аппарат с индикацией состояния, предназначенный для управления и сигнализации на промышленном оборудовании. Бренд Systeme Electric и артикул sb4bk124m5 обеспечивают совместимость со стандартными решениями системы SE.

Назначение и область применения

Переключатель SB4 с подсветкой используется для ручного включения и выключения оборудования, а также для визуальной индикации его текущего состояния. Подсветка горит при включённом состоянии, что позволяет оператору легко определить активную позицию даже в условиях плохой освещённости. Применяется в шкафах управления, на станках, конвейерах, системах автоматизации, в зонах обслуживания инфраструктурных объектов и на объектах гражданского строительства.

Технические характеристики

• Напряжение питания подсветки: 230 В переменного или постоянного тока
• Количество положений: 2 (фиксированные)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения: винтовые клеммы
• Монтажный диаметр: 22,5 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Цвет управляющего элемента: красный
• Цвет переднего кольца: хромированное
• Управление: поворотная короткая рукоятка
• Подсветка: встроена, в комплекте с лампой
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель SB4 с подсветкой в сборе монтируется через круглое отверстие диаметром 22,5 мм в лицевой панели. Для установки требуется только просверлить отверстие соответствующего размера - устройство фиксируется защёлками внутри корпуса. Передний хромированный обод обеспечивает герметичность и эстетичный вид. Винтовое подключение позволяет использовать провода до 2,5 мм2. Обратите внимание: не используйте кабели с жилами больше указанной площади - это может привести к перегреву клемм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP66 гарантирует работу в запылённых и влажных средах, включая мойку оборудования струёй воды. Материал корпуса - металл, что исключает возгорание и увеличивает механическую прочность. Лампа подсветки рассчитана на напряжение 230 В AC/DC - совместима с большинством промышленных сетей.

Преимущества

• Встроенная подсветка снижает риск ошибочного управления - состояние сразу видно
• Фиксация в двух позициях предотвращает случайное переключение
• Металлический корпус устойчив к ударным нагрузкам и износу
• Комплектность: лампа и переднее кольцо уже установлены - не требуют доп. закупок
• Высокая степень защиты IP66 делает его пригодным для агрессивных условий

Ограничения применения

• Не предназначен для частых циклов включения/выключения более 10 раз в минуту - возможен быстрый износ механизма
• Подсветка работает только при наличии напряжения 230 В; несовместим с низковольтными системами (например, 24 В DC)
• Не имеет встроенной защиты от перегрузки - необходимо использовать внешние автоматы или предохранители
• Контакты рассчитаны на ток до 5 А - не подходят для управления двигателями выше 1,5 кВт без промежуточного реле

Примеры использования

• Включение/выключение насоса на водопроводной станции
• Выбор режима работы конвейера (быстрая/медленная скорость)
• Сигнализация аварийного останова на участке сборки
• Ручной контроль доступа к опасной зоне (блокировка/разблокировка)
• Управление световой индикацией в щитовой комнате

Практические советы

• При монтаже проверьте точность сверления - отверстие должно быть точно 22,5 мм. Больший диаметр нарушит герметичность IP66.
• При подключении клемм затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить контактные планки.
• Если заменяете старый переключатель, убедитесь, что новый имеет те же типы контактов (НО+НЗ) и такое же напряжение подсветки.
• Для длительной службы избегайте попадания масла или химических жидкостей на поверхность рукоятки - они могут повредить покрытие.
• Артикул sb4bk124m5 - единственный вариант этой модификации. Аналоги других брендов могут отличаться по габаритам или типу подсветки.
