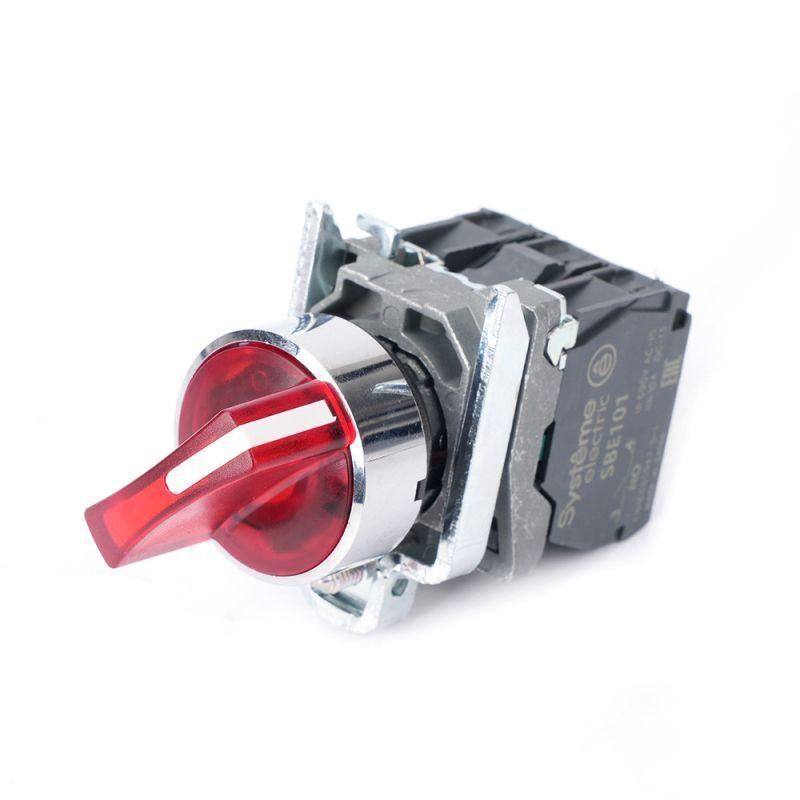

Переключатель SB4 с подсветкойв сборе 22мм 2поз. фиксацией металл 24В DC 1НО+1НЗ красн. SE SB4BK124B5 APC

Переключатель SB4 с подсветкой в сборе 22мм 2-позиционный с фиксацией металл 24В DC 1НО+1НЗ - это надёжный коммутирующий элемент с индикацией состояния, предназначенный для установки на панели оборудования. Бренд Systeme Electric и артикул sb4bk124b5 указывают на серийную продукцию, соответствующую требованиям промышленной автоматизации.

Назначение и область применения

Переключатель SB4 с подсветкой в сборе 22мм 2-позиционный с фиксацией металл 24В DC 1НО+1НЗ используется для ручного включения и выключения цепей в условиях промышленного оборудования. Подсветка позволяет визуально определять текущее состояние устройства даже в плохо освещённых зонах. Применяется в пультах управления, щитах распределения, станках, конвейерах, системах безопасности и других местах, где требуется надёжный механический переключатель с индикацией.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока (AC/DC)
• Количество положений: 2 (двухпозиционный с фиксацией)
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал корпуса: металл
• Управляющий элемент: короткая поворотная рукоятка
• Способ подключения: винтовые клеммы
• Цвет кнопки: красный
• Цвет переднего кольца: хромированный
• Лампа в комплекте: да
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель SB4 с подсветкой в сборе 22мм 2-позиционный с фиксацией металл 24В DC 1НО+1НЗ монтируется через отверстие диаметром 22,5 мм в лицевой панели. Для установки необходимы стандартные крепления, входящие в комплект. После вставки устройство фиксируется гайкой с внутренней стороны панели. Винтовое подключение позволяет использовать провода сечением до 2,5 мм2. Перед монтажом проверьте соответствие диаметра отверстия - не допускается использование с отверстиями меньше 22,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям IP66, что обеспечивает работу в запылённых и влажных средах, включая мойку оборудования струёй воды. Материалы корпуса и контактной группы рассчитаны на длительную эксплуатацию в промышленных условиях. Гарантийный срок составляет 2 года, что подтверждает соответствие стандартам качества системы Systeme Electric.

Преимущества

• Интегрированная подсветка с лампой в комплекте - не требует внешних решений для индикации
• Металлический корпус - повышенная прочность и устойчивость к механическим воздействиям
• Фиксация в обоих положениях - предотвращает случайное переключение
• Комбинированная пара контактов (НО+НЗ) - позволяет управлять двумя цепями одновременно
• Поддержка 24 В AC/DC - совместимость с большинством промышленных контроллеров и блоков питания

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - превышение может повредить подсветку
• Не рекомендован для частых циклов включения/выключения более 10 раз в минуту - возможен износ механизма
• Не имеет встроенной защиты от перегрузки - необходимо использовать внешние предохранители или автоматы
• Контакты не рассчитаны на высокие токи - максимальный ток не указан, поэтому применяйте только в слаботочных цепях управления

Примеры использования

• Включение/выключение насоса на производственной линии
• Выбор режима работы станка (ручной / автономный)
• Индикация активного состояния в щите управления
• Ручной сброс аварийной остановки с визуальной подсказкой
• Управление световой сигнализацией в зоне обслуживания

Практические советы

• При монтаже используйте только подходящий по размеру бур - отверстие 22,5 мм должно быть точным, иначе не получится герметичной установки
• Проверьте полярность при подключении к 24 В DC - неверная полярность не испортит контакты, но подсветка не будет работать
• Для удобства обслуживания оставляйте доступ к винтовым клеммам - они расположены сзади, после установки в панель
• Если подсветка перестала работать - замените лампу, она меняется без демонтажа всего переключателя
• Не затягивайте крепёжные гайки слишком сильно - это может деформировать резьбу или треснуть корпус
