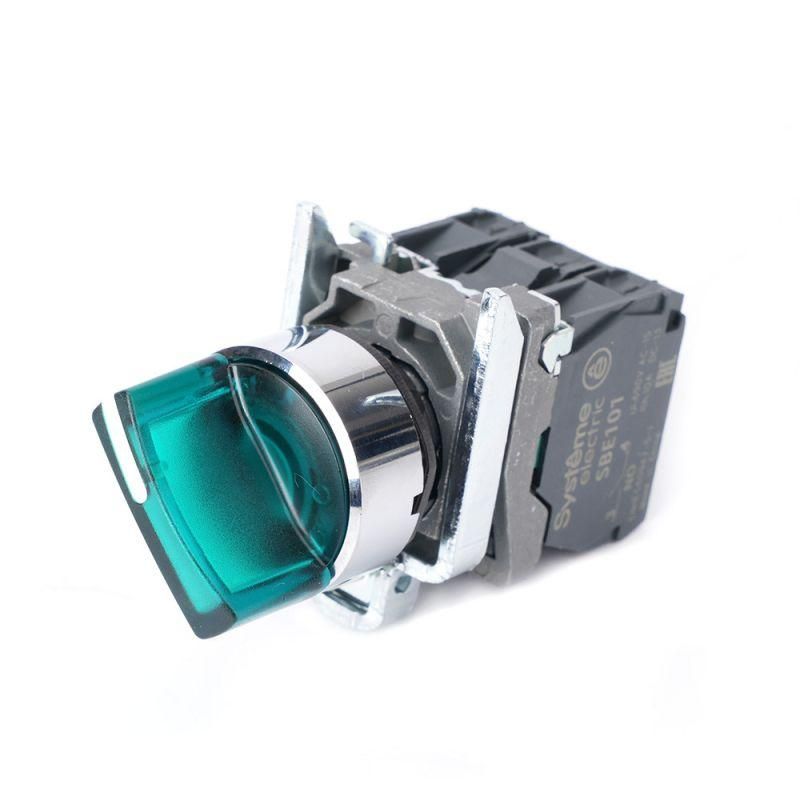

Переключатель SB4 с подсветкойв сборе 22мм 2поз. фиксацией металл 24В DC 1НО+1НЗ зел. SE SB4BK123B5 APC

Переключатель SB4 с подсветкой в сборе 22 мм 2 позиции зеленый с фиксацией металл 24 В DC 1НО+1НЗ - это надежный двухпозиционный коммутационный аппарат с механической фиксацией и индикацией состояния через зеленую подсветку. Подходит для установки на панели оборудования, где требуется четкий визуальный сигнал и долговечность в условиях промышленной среды. Бренд Systeme Electric, артикул sb4bk123b5.

Назначение и область применения

Переключатель SB4 с подсветкой в сборе предназначен для ручного управления цепями постоянного тока напряжением 24 В. Его используют там, где важно зафиксировать состояние устройства - например, включение/выключение насоса, вентилятора, световой сигнализации или режима работы станка. Интегрированная подсветка позволяет оператору сразу определить активное положение даже в плохо освещенных местах. Применяется в промышленном оборудовании, щитах управления, системах автоматизации, на объектах инфраструктуры и в гражданском строительстве.

Технические характеристики

• Напряжение питания подсветки: 24 В постоянного или переменного тока
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Тип контактов: механические, рассчитаны на коммутацию нагрузки до 24 В DC
• Диаметр отверстия для монтажа: 22,5 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Управляющий элемент: поворотная рукоятка короткого типа
• Материал корпуса: металл
• Цвет рукоятки: зеленый
• Цвет переднего кольца: хромированный
• Подключение: винтовые клеммы
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель SB4 с подсветкой в сборе монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Комплектация включает переднее кольцо из хромированного металла - оно обеспечивает плотную посадку и эстетичный вид. Для установки потребуется лишь просверлить отверстие нужного размера, вставить устройство и закрутить фиксирующую гайку сзади. Винтовое подключение позволяет легко подсоединить провода сечением до 2,5 мм2. Перед подключением проверьте соответствие напряжения сети 24 В DC - подсветка не работает при других значениях.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Высокий класс защиты IP66 гарантирует работу в запыленных и влажных помещениях, включая мойки и участки с частыми протирками. Металлический корпус обеспечивает механическую прочность и экранирование от внешних помех. Гарантийный срок 24 месяца подтверждает надежность материалов и сборки.

Преимущества

• Фиксированное положение исключает случайное переключение - идеально для длительных режимов работы
• Интегрированная подсветка снижает риск человеческой ошибки - цвет указывает на текущее состояние
• Металлический корпус выдерживает удары, вибрацию и высокую температурную нагрузку
• IP66 позволяет использовать в суровых условиях без дополнительных кожухов
• Комбинированные контакты (1НО+1НЗ) дают возможность одновременно управлять двумя цепями

Ограничения применения

• Не предназначена для коммутации напряжений выше 24 В - использование при более высоких значениях вызовет выход из строя подсветки и контактов
• Не рекомендуется для применения в взрывоопасных зонах - отсутствует сертификат ATEX или IECEx
• Подсветка требует наличия источника питания 24 В; при отсутствии напряжения индикация не работает
• Поворотная рукоятка не подходит для частого многократного переключения - лучше выбрать рычаговый вариант для таких задач

Примеры использования

• Включение системы принудительной вентиляции на производственной линии
• Выбор режима работы CNC-станка: “Автомат” / “Ручной”
• Активация аварийного освещения в распределительном щите
• Управление питанием нагревательного элемента в системе теплоснабжения
• Сигнализация готовности к запуску в системе контроля доступа

Практические советы

• При монтаже используйте только отверстие диаметром 22,5 мм - меньшее затруднит установку, большее нарушит герметичность
• Проверьте полярность при подключении 24 В DC - неверная полярность может повредить светодиод подсветки
• Для удобства обслуживания оставьте свободный доступ к задней части переключателя - гайка крепления находится с тыльной стороны
• Если требуется несколько одинаковых устройств, выбирайте партию с одним артикулом sb4bk123b5 - так гарантирована совпадаемость характеристик
• Не применяйте в качестве главного выключателя - он служит для управления второстепенными цепями, а не для отключения основного питания
