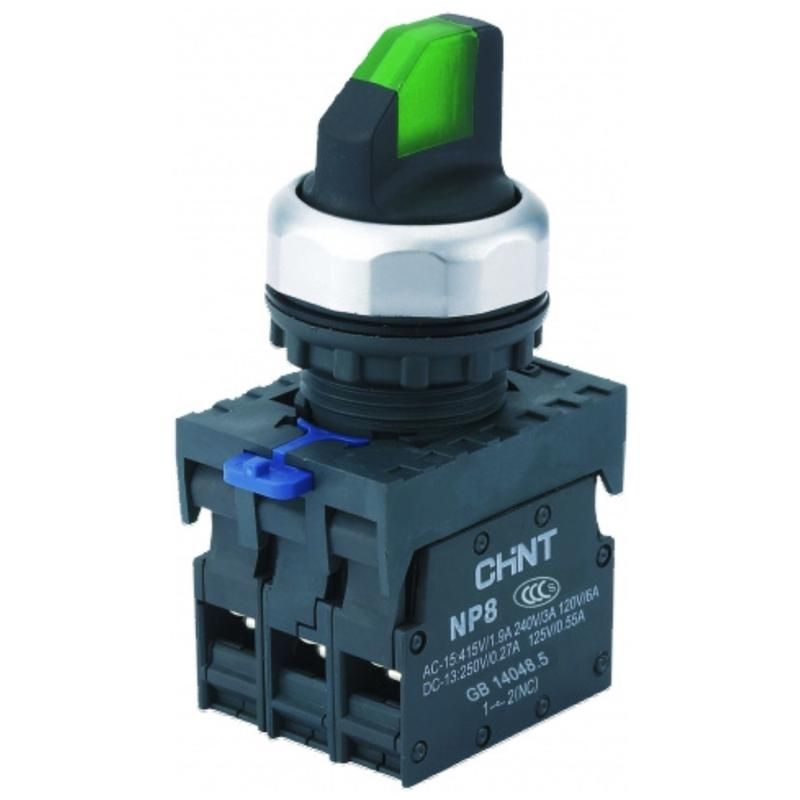

Переключатель без подсветки NP8-11X/21, 2 положения с фиксацией, зелёная 1НО+1НЗ IP65 (R) | 667132 CHINT

Переключатель CHINT 667132 - это надёжный двухпозиционный коммутационный аппарат с фиксацией, предназначенный для управления цепями в условиях запылённости и влаги. Без подсветки, с зелёной ручкой и степенью защиты IP65, он подходит для промышленного оборудования, где важна механическая устойчивость и точность переключения.

Назначение и область применения

Переключатель CHINT 667132 используется для ручного включения и выключения электрических цепей в два состояния с фиксацией. Подходит для управления пускателями, реле, насосами, конвейерами, станками и другим оборудованием, работающим в сложных условиях. Благодаря защите IP65, его можно применять на открытых площадках, в цехах с мойкой, на пищевых производствах и в местах с высокой запылённостью.

Технические характеристики

• Количество положений: 2 с фиксацией - удерживается в выбранном состоянии до ручного переключения
• Контактная группа: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО) - позволяет управлять двумя цепями одновременно
• Тип элемента управления: вращающаяся ручка - обеспечивает чёткую и предсказуемую работу
• Степень защиты: IP65 - полностью герметичен от пыли и защищён от струй воды из любого направления
• Диаметр монтажного отверстия: 22 мм - совместим с типовыми панельными корпусами
• Тип подключения: винтовые клеммы - надёжное соединение проводов сечением до 2,5 мм2
• Цвет ручки: зелёный - соответствует стандартам сигнализации («вкл»/«работа»)
• Наличие переднего кольца: да - усиливает крепление и защищает от случайного поворота

Совместимость и монтаж

Переключатель CHINT 667132 устанавливается в панели через круглое отверстие диаметром 22 мм. Крепится с помощью резьбового фланца и гайки сзади. Переднее кольцо плотно прилегает к поверхности панели, предотвращая люфт. Монтаж не требует специальных инструментов - достаточно отвёртки для затяжки винтовых клемм. Устройство совместимо с другими компонентами серии NP2, что позволяет собирать модульные панели управления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Конструкция исключает самопроизвольное переключение благодаря механизму фиксации. Все винтовые соединения оснащены антиослабляющими элементами - это гарантирует сохранение контактного давления даже при вибрациях. Применение в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Модульная конструкция - позволяет менять контакты или добавлять дополнительные элементы без замены всего устройства
• Яркий зелёный цвет ручки - легко распознаваем в условиях плохого освещения
• Защита IP65 - работает в агрессивных средах без потери функциональности
• Антиослабляющие клеммы - снижают риск возникновения нагрева и искрения при эксплуатации
• Легкий демонтаж - не требуется разбирать всю панель для замены

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP65 не равнозначен IP67/IP68
• Не имеет подсветки - нельзя использовать там, где необходимо визуальное указание текущего положения в темноте
• Максимальный ток и напряжение не указаны - необходимо проверить соответствие нагрузке согласно паспорту оборудования
• Подходит только для ручного управления - не автономен и не управляем по сигналу

Примеры использования

• Включение/выключение насоса на водозаборной станции
• Выбор режима работы конвейера: «рабочий» / «останов»
• Ручной перевод системы в «обслуживание» или «автоматика»
• Управление питанием исполнительного механизма на автоматической линии

Практические советы

• При монтаже убедитесь, что диаметр отверстия точно 22 мм - меньшее отверстие не позволит установить переключатель, большее - вызовет люфт
• Затягивайте винты клемм равномерно, без усилия - переусилие может повредить пластиковые детали
• Не используйте переключатель в качестве главного рубильника - он не рассчитан на отключение больших токов короткого замыкания
• Проверьте совместимость с вашей системой управления: наличие 1НО+1НЗ позволяет реализовать взаимную блокировку, но не заменяет реле
• При необходимости замены - можно заказать аналогичный переключатель с подсветкой из той же серии, сохранив посадочные размеры
