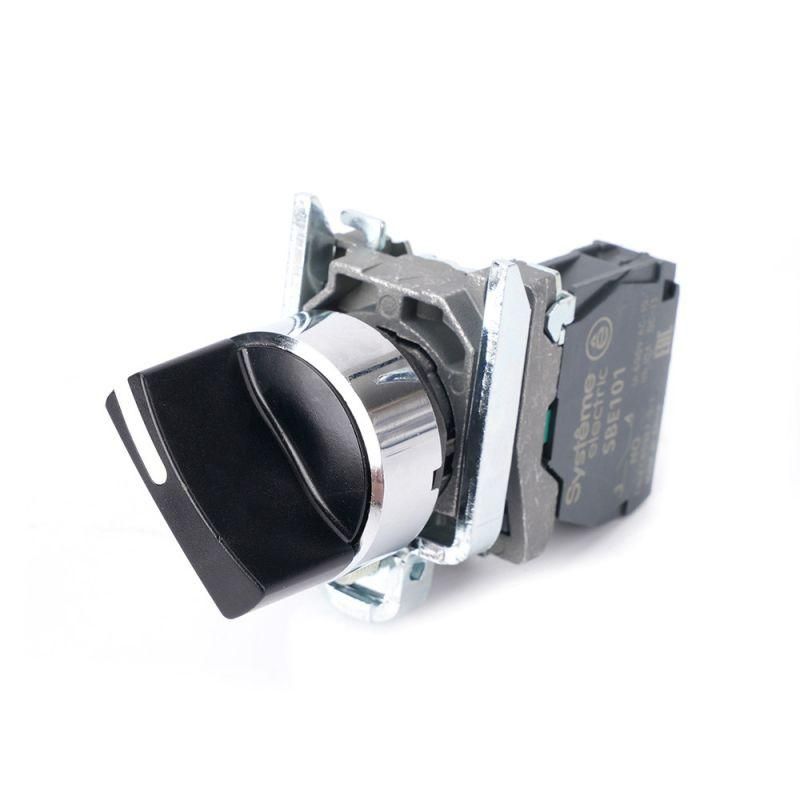

Переключатель модульный SB4 в сборе 22мм 2поз. с возвратом 1НО SE SB4BD41 APC

Переключатель модульный SB4 в сборе 22мм 2 позиции с возвратом 1 нормально открытый SE от бренда Systeme Electric - компактное устройство для ручного управления цепями на 24 В, предназначенное для установки на панели оборудования. Артикул sb4bd41 обеспечивает надежную работу в условиях запыленности и брызг воды благодаря защите IP65.

Назначение и область применения

Переключатель модульный SB4 в сборе 22мм 2 позиции с возвратом 1 нормально открытый SE используется для временного замыкания одной цепи при нажатии и автоматическом возвращении в исходное состояние. Подходит для управления сигналами, пуском/остановкой механизмов, активацией аварийных функций или контроля режимов работы. Часто применяется в панелях управления станков, конвейеров, систем освещения, шкафах автоматизации и на объектах инфраструктуры.

Технические характеристики

• Напряжение питания: 24 В постоянного тока
• Количество контактных групп: одна нормально открытая (НО)
• Тип контакта: одноконтактный, размыкающий при отпускании
• Управление: поворотная рукоятка с механическим самовозвратом
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Диаметр монтажного отверстия: 22,5 мм
• Метод подключения: винтовые зажимы для проводов до 2,5 мм2
• Цвет корпуса: черная кнопка, хромированное переднее кольцо
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель модульный SB4 в сборе 22мм 2 позиции с возвратом 1 нормально открытый SE устанавливается в подготовленное круглое отверстие диаметром 22,5 мм на лицевой панели. Передняя часть фиксируется с помощью резьбового крепления внутри корпуса. Для герметичности рекомендуется использовать уплотнительное кольцо, входящее в комплект. Монтаж возможен на металле, пластике или композитных материалах толщиной до 8 мм. Кабель подключается к винтовым клеммам - допустимо использование медных жил сечением до 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Защита IP65 позволяет работать в средах с высокой влажностью, пылью и частыми мойками. Отсутствие взрывозащищенного исполнения делает его непригодным для опасных зон класса Ex. Соответствует общепринятым стандартам IEC 60947-5-1 для коммутирующих устройств.

Преимущества

• Автоматический возврат - не требует удерживания, снижает риск человеческой ошибки
• Высокая степень защиты IP65 - выдерживает агрессивные условия производства
• Хромированное кольцо - устойчиво к коррозии и легко моется
• Простая винтовая клемма - удобна для быстрого обслуживания и замены
• Фирменная серия SB4 от Systeme Electric - проверенная надежность в промышленной практике

Ограничения применения

• Не предназначена для работы при напряжении выше 24 В - превышение вызывает выход из строя контактов
• Не имеет передних световых индикаторов - нельзя использовать как сигнальное устройство без внешней индикации
• Один контакт НО - не подходит для сложных логических схем, где нужны НЗ или перекидные контакты
• Не рассчитана на частые циклы более 1000 в час - длительная нагрузка может снизить срок службы
• Не является взрывозащищенным - недопустимо применение во взрывоопасных зонах

Примеры использования

• Аварийная остановка станка - поворот рукоятки замыкает цепь, отпускание возвращает в безопасное состояние
• Подтверждение операции на панели управления - активация тестирования системы
• Выбор режима работы: “ручной” / “автоматический”, где второе положение не фиксируется
• Сигнал тревоги на щите распределения - кратковременное замыкание для оповещения

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,5 мм требуются минимальные зазоры, чтобы избежать деформации корпуса
• Не затягивайте винты слишком сильно - это может повредить резьбу или изоляцию
• Для долговечности используйте провода с гильзовыми наконечниками - особенно при вибрациях
• Если требуется индикация состояния, подключите параллельно светодиод через резистор
• Переключатель SB4 в сборе 22мм 2 позиции с возвратом 1 нормально открытый SE (артикул sb4bd41) совместим со всеми стандартными креплениями серии SB4 - можно менять только головку, не меняя основу
