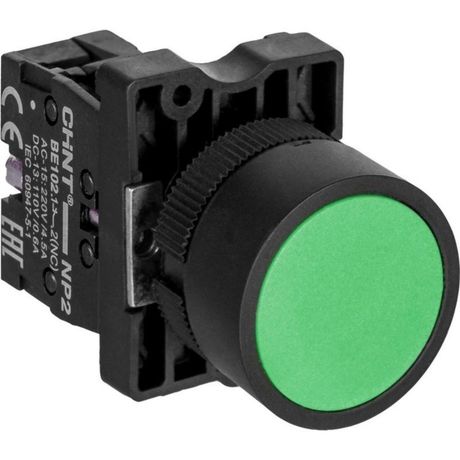

Кнопка управления NP2-EA35 без подсветки зеленая 1НО+1НЗ, IP40 (R) | 573899 CHINT

Кнопка управления CHINT NP2-EA35 - это механический элемент управления для цепей автоматизации, оснащённый одним нормально открытым и одним нормально закрытым контактом. Подходит для установки на панели оборудования, где требуется надёжное включение/выключение сигналов без подсветки. Артикул 573899 соответствует серийной модели NP2-EA35.

Назначение и область применения

Кнопка управления CHINT NP2-EA35 используется для ручного управления электрическими цепями: запуск, остановка, сброс или переключение режимов работы устройств. Благодаря наличию двух типов контактов (НО и НЗ), её можно применять в схемах с логической интерлокацией, например, для одновременного включения одного устройства и выключения другого. Устройство не имеет подсветки - подходит для сред, где световая индикация не нужна или избыточна.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Общее количество переключающих контактов: 2
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, но не от воды
• Диаметр монтажного отверстия: 22 мм
• Цвет кнопки: зелёный
• Форма: круглая, плоская
• Материал переднего кольца: пластик
• Тип фиксации: без фиксации - удерживается только за счёт посадки в отверстие
• Количество постов: 1

Совместимость и монтаж

Кнопка управления CHINT NP2-EA35 устанавливается в панель через круглое отверстие диаметром 22 мм. Поскольку фиксация отсутствует, рекомендуется использовать дополнительную шайбу или рамку для предотвращения выпадения при вибрации. Кабель подключается к клеммам внутри корпуса - доступ осуществляется после снятия задней крышки. Совместима со стандартными проводами до 2,5 мм2. Не требует специальных инструментов для монтажа.

Безопасность и стандарты

Изделие соответствует требованиям IP40, что обеспечивает защиту от проникновения инструментов и твёрдых предметов, но не предназначено для эксплуатации во влажной среде, на улице или в местах возможного брызгов. Для условий повышенной влажности или мытья необходимо выбирать модели с более высокой степенью защиты (например, IP65 или выше).

Преимущества

• Универсальная комбинация контактов (НО+НЗ) позволяет реализовать сложные логические схемы без дополнительных реле
• Плоская форма кнопки снижает риск случайного срабатывания при прикосновении
• Пластиковое переднее кольцо устойчиво к коррозии и не требует обслуживания
• Простая конструкция повышает надёжность и срок службы

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, пыли или воздействия жидкостей - IP40 недостаточен для таких сред
• Отсутствие фиксации делает её менее устойчивой к вибрациям; вибрирующее оборудование требует дополнительной механической фиксации
• Нет подсветки - не подходит для операторских панелей, где необходима визуальная индикация состояния
• Работает только в цепях низкого тока и напряжения - не рассчитана на управление силовыми нагрузками напрямую

Примеры использования

• Управление станком: зелёная кнопка для запуска (НО) и одновременно размыкание цепи аварийной остановки (НЗ)
• Конвейерная система: включение двигателя и отключение смазывающего насоса при старте
• Пульт управления: ручной сброс системы с использованием двух функций в одном устройстве
• Аварийные схемы: параллельное использование НО и НЗ для контроля целостности цепи

Практические советы

• Перед установкой проверьте глубину панели - корпус кнопки NP2-EA35 требует минимум 25–30 мм свободного пространства сзади
• Если панель тонкая (менее 3 мм), используйте уплотнительное кольцо или металлическую шайбу для равномерного распределения нагрузки
• Подключайте контакты строго согласно схеме: НО и НЗ имеют разные функции - путаница приведёт к неверному поведению системы
• Для вибрационных объектов (дробилки, компрессоры) дополнительно закрепите кнопку клеем или хомутом, чтобы исключить самопроизвольное выпадение
• Зелёный цвет указывает на команду “пуск” - соблюдайте цветовую стандартизацию в системе для удобства оператора
