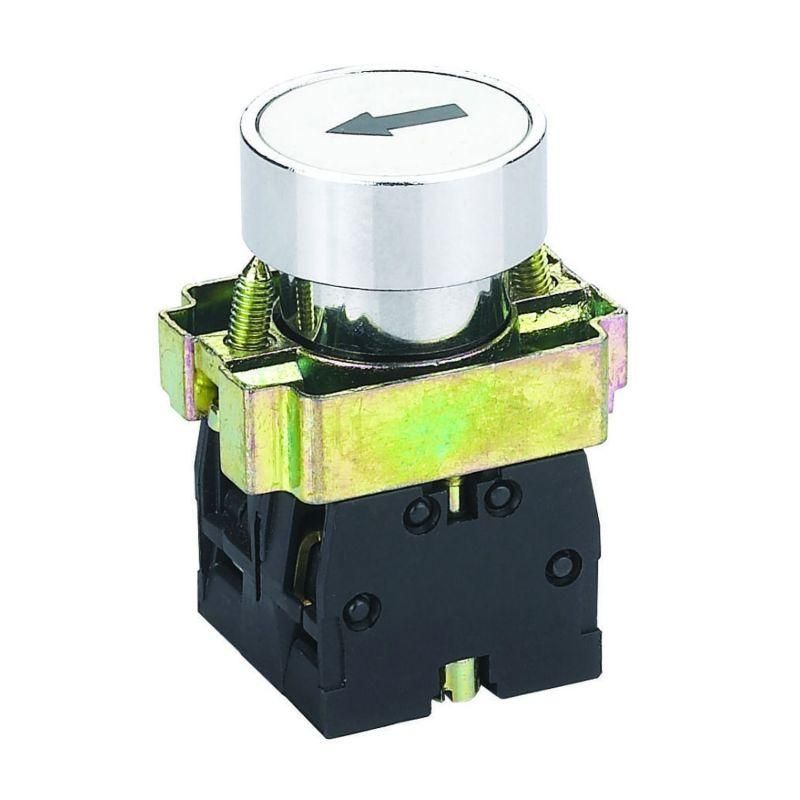

Кнопка управления NP2-BA1345 маркировкой, 1НО+1НЗ, IP40 (R) | 576037 CHINT

Кнопка управления NP2-BA1345 маркировкой 1НО+1НЗ, IP40 от бренда CHINT - это компактное устройство для ручного управления электрическими цепями в условиях с умеренной степенью защиты. Подходит для установки на панели оборудования, где требуется надежная коммутация с одним нормально замкнутым и одним нормально разомкнутым контактом.

Назначение и область применения

NP2-BA1345 используется для ручного включения и выключения электрических цепей в автоматизированных системах. Каждая кнопка имеет один нормально открытый (НО) и один нормально замкнутый (НЗ) контакт - это позволяет использовать её как стартер, остановочную кнопку или в схемах с взаимной блокировкой. Применяется в пультах управления станков, конвейеров, насосных установках и других промышленных устройствах с небольшой нагрузкой.

Технические характеристики

• Количество контактов: 1 НО + 1 НЗ
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Диаметр монтажного отверстия: 22 мм
• Тип кнопки: плоская, с круглой линзой
• Количество постов: 1
• Фиксация: без фиксации - кнопка возвращается в исходное положение после отпускания
• Переднее кольцо: есть, хромированное, из пластика
• Цвет корпуса: черный/белый
• Количество переключающих контактов: 0 - значит, контакты не предназначены для силовой коммутации высоких токов

Совместимость и монтаж

NP2-BA1345 устанавливается в панель через круглое отверстие диаметром 22 мм. Переднее кольцо обеспечивает плотное прилегание и эстетичный вид. Для монтажа достаточно вставить кнопку в отверстие до щелчка - фиксация осуществляется за счет внутренних зажимов. Кабель подключается к клеммам сзади. Убедитесь, что толщина панели соответствует допустимому диапазону - в спецификациях она не указана, поэтому проверьте совместимость с конструкцией вашего шкафа.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для контрольных цепей низкого напряжения. IP40 не обеспечивает защиту от влаги - не применяйте в сырых помещениях, на улице или там, где возможны брызги воды. Не предназначен для работы в средах с агрессивными газами или маслом.

Преимущества

• Компактный размер и универсальный диаметр монтажа 22 мм - совместим со многими стандартными панелями
• Четкая визуальная индикация: белая линза на черном фоне хорошо заметна даже при слабом освещении
• Имеет два типа контактов - удобно для создания логических схем без дополнительных реле
• Хромированное кольцо повышает долговечность поверхности и снижает риск механических повреждений

Ограничения применения

• Не подходит для мощных нагрузок - контакты рассчитаны только на управление, а не на коммутацию силовых цепей
• IP40 не защищает от воды - запрещено использование во влажных, пыльных или outdoor-условиях
• Отсутствие фиксации - нельзя использовать как аварийную остановку, требующую удержания в нажатом состоянии
• Не имеет световой индикации - не подходит для ситуаций, где нужна визуализация состояния

Примеры использования

• Стартовая кнопка на пульте управления станком - нажимаем, замыкается НО контакт, двигатель включается
• Остановочная кнопка - нажимаем, размыкается НЗ контакт, питание отключается
• Схема с двумя кнопками: одна для включения, другая для остановки - обе используются в паре с магнитным пускателем

Практические советы

• При замене убедитесь, что новый экземпляр NP2-BA1345 имеет ту же маркировку 1НО+1НЗ - другие варианты могут не работать в вашей схеме
• Проверьте глубину монтажного отверстия - если панель слишком толстая, кнопка может не зафиксироваться
• Подключение проводов выполняйте с учетом цветовой маркировки: обычно НО - красный, НЗ - синий, но всегда сверьтесь со схемой
• Не используйте NP2-BA1345 вместо аварийной кнопки с фиксацией - для этого нужны модели с типом “самоблокирующаяся”
• Регулярно проверяйте состояние контактов при частом использовании - особенно в условиях повышенной вибрации
