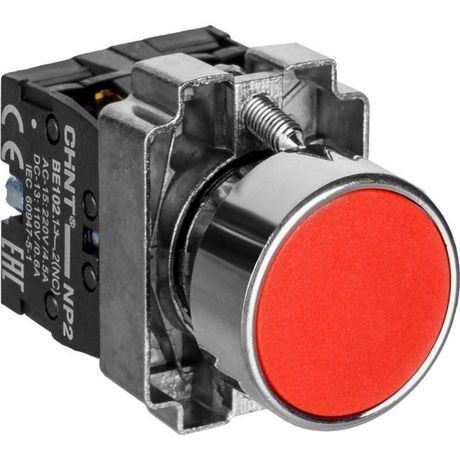

Кнопка управления NP2-BA45 без подсветки красная, 1НО+1НЗ, IP40 (R) | 573966 CHINT

Кнопка управления без подсветки красная, 1НО+1НЗ, IP40 (R) от бренда CHINT с артикулом 573966 предназначена для ручного управления электрическими цепями в условиях, где не требуется индикация состояния. Подходит для установки на пультах, щитах и оборудовании, где важна надежность и простота эксплуатации.

Назначение и область применения

Эта кнопка используется для включения и выключения устройств через замыкание и размыкание электрической цепи. Красный цвет соответствует стандартной маркировке аварийных или остановочных функций. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других устройствах, где нужен простой ручной контроль без световой индикации.

Технические характеристики

• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не защищена от воды;
• Количество нормально открытых контактов (НО): 1 - замыкает цепь при нажатии;
• Количество нормально закрытых контактов (НЗ): 1 - размыкает цепь при нажатии;
• Общий тип контактов: комбинированный - одновременно работает как НО и НЗ;
• Диаметр монтажного отверстия: 22 мм - совместим со стандартными корпусами и панелями;
• Форма: круглая, плоская - удобна для компактной установки;
• Количество постов: 1 - одна кнопка управляет одним набором контактов;
• Тип фиксации: без фиксации - возвращается в исходное положение после отпускания;
• Материал переднего кольца: пластик - устойчив к механическому износу, легкий в монтаже;
• Переключающие контакты: отсутствуют - не имеет механизмов типа “переключатель” или “фиксатор”.

Совместимость и монтаж

Кнопка управления без подсветки красная, 1НО+1НЗ, IP40 (R) устанавливается в отверстие диаметром 22 мм, характерное для большинства стандартных панельных элементов. Для монтажа достаточно продеть провода через заднюю часть и затянуть гайку. Переднее кольцо обеспечивает плотную посадку в панели. Убедитесь, что толщина панели позволяет надежно закрепить кнопку - рекомендованная толщина до 8 мм. Не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP40 допускает использование внутри помещений, в контролируемых средах без воздействия жидкостей, пыли высокой концентрации или агрессивных веществ. Не предназначен для работы во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Универсальная комбинация контактов (1НО + 1НЗ) позволяет использовать её в различных схемах управления - от стартеров до сигналов остановки;
• Пластиковое переднее кольцо снижает риск повреждения при частом использовании;
• Отсутствие подсветки делает кнопку энергоэффективной и подходящей для систем, где световая индикация лишняя или запрещена;
• Простая конструкция увеличивает срок службы и снижает вероятность отказа.

Ограничения применения

• Не применяется в условиях повышенной влажности, мытья водой или на открытом воздухе - IP40 не защищает от брызг и пыли;
• Не подходит для аварийных остановок в местах с высокой степенью загрязнения - возможен забив контактной группы;
• Отсутствие фиксации означает, что кнопка не может служить как “держатель режима” - только импульсное действие;
• Не рекомендуется для применений с высокочастотным включением/выключением более 1000 операций в час - возможен быстрый износ контактов.

Примеры использования

• Ручная остановка станка на производстве - красный цвет сигнализирует аварийное действие;
• Запуск конвейера вручную - нажатие замыкает цепь питания;
• Сигнал сброса системы - размыкание НЗ контакта активирует предохранительную последовательность;
• Пульт управления в цеху - сочетание с другими кнопками в одном корпусе.

Практические советы

• При проектировании панели учтите, что диаметр отверстия - 22 мм; используйте шаблон для точного сверления;
• Подключение проводов выполняйте с учетом нагрузки - максимальный ток контактов обычно до 5 А, проверьте данные в паспорте изделия;
• Не используйте эту кнопку там, где требуется постоянное состояние (“включен”) - она только импульсная;
• Для долгой службы избегайте механических ударов и попадания металлической стружки внутрь механизма;
• Если нужна подсветка или фиксация - выбирайте другие модели серии CHINT с аналогичными параметрами, но с дополнительными функциями.
