Кнопка модульная NP9-12D3/1 с подсветкой, 1НО+2НЗ, AC/DC230В, зеленая (R) | 584075 CHINT

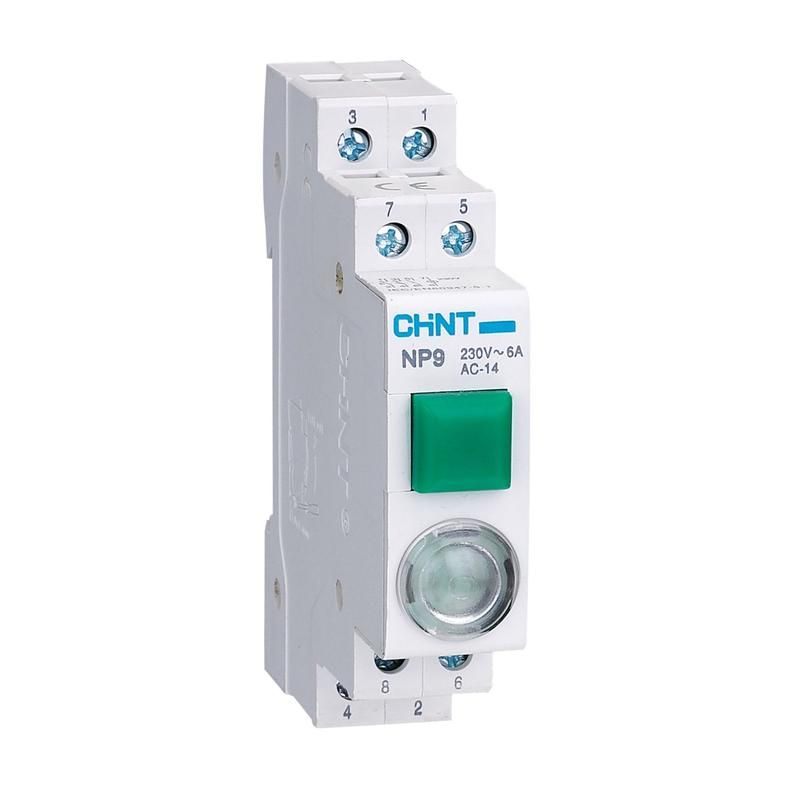

Кнопка модульная с подсветкой CHINT 584075 - устройство для управления электрическими цепями в системах автоматизации, где требуется визуальная индикация состояния. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Кнопка модульная с подсветкой CHINT 584075 используется для ручного включения и выключения оборудования через коммутацию электрических цепей. Три контакта позволяют управлять несколькими нагрузками одновременно: один нормально-открытый (НО) и два нормально-замкнутых (НЗ). Зеленая подсветка показывает активное состояние кнопки - например, когда машина запущена или система находится в работе. Применяется в панелях управления станков, конвейеров, насосов, освещения и других устройствах, требующих четкой визуальной обратной связи.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50/60 Гц)
• Коммутируемый ток: 6 А (при категории применения АС-14)
• Количество контактов: 1 НО + 2 НЗ
• Тип лампы: светодиод, питание 220 В
• Цвет кнопки: зеленый
• Глубина монтажа: 71 мм
• Модульная ширина: 1 модуль (18 мм)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Механический ресурс: 250 000 циклов нажатий
• Электрический ресурс: 100 000 циклов при нагрузке 6 А
• Условия эксплуатации: класс размещения III, степень загрязнения 2

Совместимость и монтаж

Кнопка модульная с подсветкой CHINT 584075 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительном щите с достаточным свободным местом - глубина монтажа составляет 71 мм, поэтому необходимо учитывать этот размер при проектировании корпуса. Кабель подключается к клеммам с помощью винтового зажима. Для подключения подсветки достаточно подать напряжение 220 В на соответствующие выводы - она работает параллельно основной цепи. Совместима со всеми изделиями серии NP9, что позволяет легко заменить аналогичные элементы в уже установленных системах.

Безопасность и стандарты

Кнопка соответствует требованиям к оборудованию для внутренней установки в помещениях с контролируемой средой. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли или влаги - применение вне закрытых щитов не допускается. Максимальный рабочий ток 6 А обеспечивает безопасную работу с типовыми нагрузками, такими как реле, малые двигатели и светильники. Превышение этого значения может привести к оплавлению контактов.

Преимущества

• Светодиодная подсветка потребляет мало энергии и служит более 50 тыс. часов
• Четкая цветовая индикация (зеленый = работа) снижает риск ошибок оператора
• Высокая механическая надежность - 250 тысяч циклов работы
• Стандартная ширина 18 мм позволяет компактно разместить несколько кнопок в одном ряду
• Поддержка двух типов контактов (НО и НЗ) в одном корпусе упрощает схемы управления

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - IP20 недостаточно для таких сред
• Работает только с переменным током 230 В - не совместима с постоянным током или напряжениями выше 230 В
• Коммутируемый ток ограничен 6 А - нельзя использовать для прямого управления мощными двигателями или нагревательными элементами без промежуточного реле
• Подсветка рассчитана на 220 В - при использовании в цепях с другим напряжением (например, 24 В) лампа не будет работать

Примеры использования

• Запуск конвейера: зеленая кнопка включает двигатель, подсветка горит при работе
• Система аварийного отключения: один НЗ контакт размыкает цепь питания, второй НЗ - сигнал тревоги
• Управление освещением: НО контакт включает свет, НЗ - отключает его при срабатывании другой кнопки
• Пульт управления станком: сочетание трех контактов позволяет реализовать функции “пуск”, “стоп” и “индикация готовности” одним устройством

Практические советы

• При монтаже проверьте, чтобы провода не задевали механизм кнопки - это может вызвать самопроизвольное срабатывание
• Для долговечности не используйте кнопку как рычаг - давление должно быть только на поверхность клавиши
• Если нужна подсветка при нулевой нагрузке, убедитесь, что напряжение 220 В подается на лампу даже тогда, когда основная цепь разомкнута
• При замене старой кнопки убедитесь, что количество и тип контактов совпадают - особенно важно для сложных схем с взаимоблокировками
• Учитывайте глубину 71 мм при выборе корпуса щита - недостаток места может помешать фиксации механизма
