Кнопка модульная NP9-10D3/1 с подсветкой, 1НО, AC/DC230В, зеленая (R) | 584054 CHINT

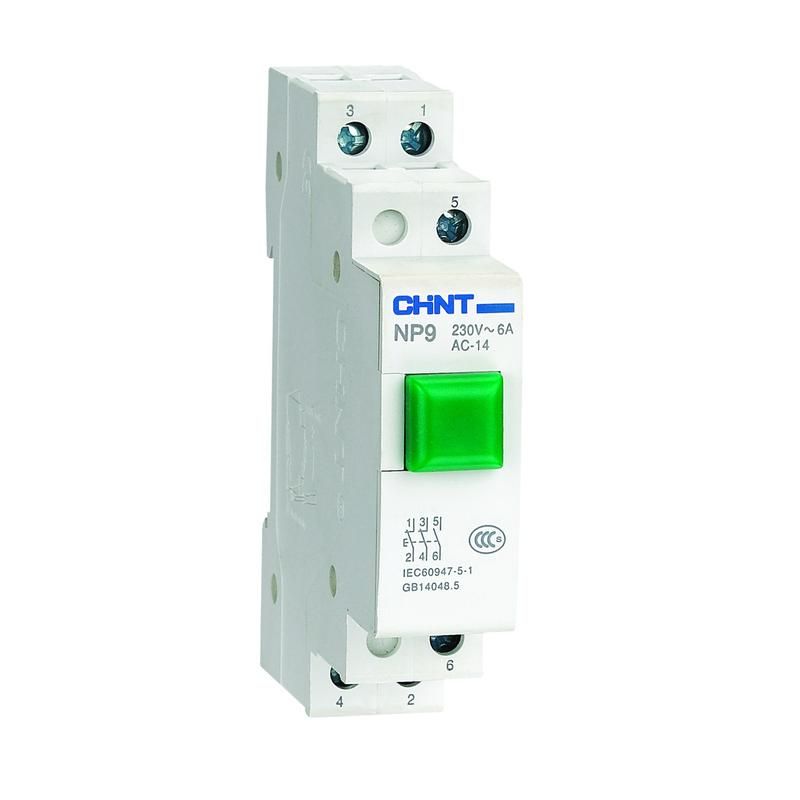

Кнопка модульная с подсветкой CHINT 584054 - устройство для ручного управления электрическими цепями в системах автоматизации, освещения и управления оборудованием. Подходит для установки на DIN-рейку, работает при напряжении 230 В, имеет зелёную подсвечиваемую клавишу и один нормально разомкнутый контакт.

Назначение и область применения

Кнопка модульная CHINT 584054 используется для включения и выключения оборудования через управление электромагнитными пускателями, реле или другими коммутационными устройствами. Применяется в распределительных щитах жилых, офисных и промышленных объектах - например, для запуска насосов, вентиляторов, светильников или конвейеров. Подсветка позволяет легко определить состояние кнопки в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток AC)
• Номинальный ток: 16 А (тепловой ток контактов)
• Коммутируемый ток: 6 А (рабочий ток в категории АС-14)
• Тип контакта: 1 нормально разомкнутый (НО)
• Тип лампы: светодиод, питание от сети 230 В
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Модульная ширина: 1 модуль (18 мм)
• Глубина монтажа: 71 мм
• Цвет кнопки: зелёный
• Механический ресурс: 250 000 циклов нажатий
• Электрический ресурс: 100 000 циклов при нагрузке 6 А / 230 В
• Условия эксплуатации: категория размещения III, степень загрязнения 2

Совместимость и монтаж

Кнопка модульная CHINT 584054 устанавливается на стандартную DIN-рейку шириной 35 мм. Совместима со всеми типами корпусов и щитами, поддерживающими модульную сборку. Для монтажа требуется свободное место глубиной не менее 71 мм за рейкой. Контакты рассчитаны на подключение проводов сечением до 2,5 мм2. Подсветка подключается параллельно к коммутируемой цепи - не требует отдельного питания.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для аппаратов управления. Напряжение 230 В соответствует европейским стандартам бытовых и промышленных сетей. Отсутствие защиты выше IP20 ограничивает применение только внутри закрытых щитов - не допускается использование во влажных помещениях или на открытом воздухе.

Преимущества

• Светодиодная подсветка обеспечивает высокую видимость состояния кнопки даже при плохом освещении
• Высокая механическая надёжность - 250 тыс. циклов работы
• Модульная форма позволяет компактно разместить несколько элементов в одном щите
• Поддержка напряжения 230 В переменного тока - совместима с большинством стандартных сетей

Ограничения применения

• Не предназначен для работы с постоянным током - указано только переменное напряжение
• Защита IP20 исключает использование в сырых, пыльных или наружных условиях
• Рабочий ток ограничен 6 А - нельзя использовать для прямого управления мощными нагрузками (>6 А), только через контакторы
• Отсутствуют дополнительные контакты - нельзя использовать как переключатель с несколькими положениями

Примеры использования

• Кнопка старта станка в цеху - зелёный цвет указывает на возможность запуска
• Управление освещением в помещении через реле
• Аварийный останов конвейера в связке с реле безопасности
• Включение системы вентиляции в административном здании

Практические советы

• При замене аналогичной кнопки проверьте глубину монтажа - 71 мм может потребовать увеличенного места за DIN-рейкой
• Для нагрузок более 6 А всегда используйте кнопку как сигнал для пускателя, а не для прямой коммутации
• Светодиодная подсветка не требует внешнего источника питания, но её яркость зависит от напряжения в сети - возможны мерцания при нестабильном напряжении
• Выбирайте зелёный цвет для функций “пуск” или “работа”, красный - для “стоп”. Это соответствует международным стандартам маркировки
• При сборке щита убедитесь, что рядом с кнопкой есть достаточное пространство для удобного нажатия - особенно если установлены другие модули
