Кнопка модульная NP9-12D3/2 с подсветкой, 1НО+2НЗ, AC/DC230В, красная (R) | 584047 CHINT

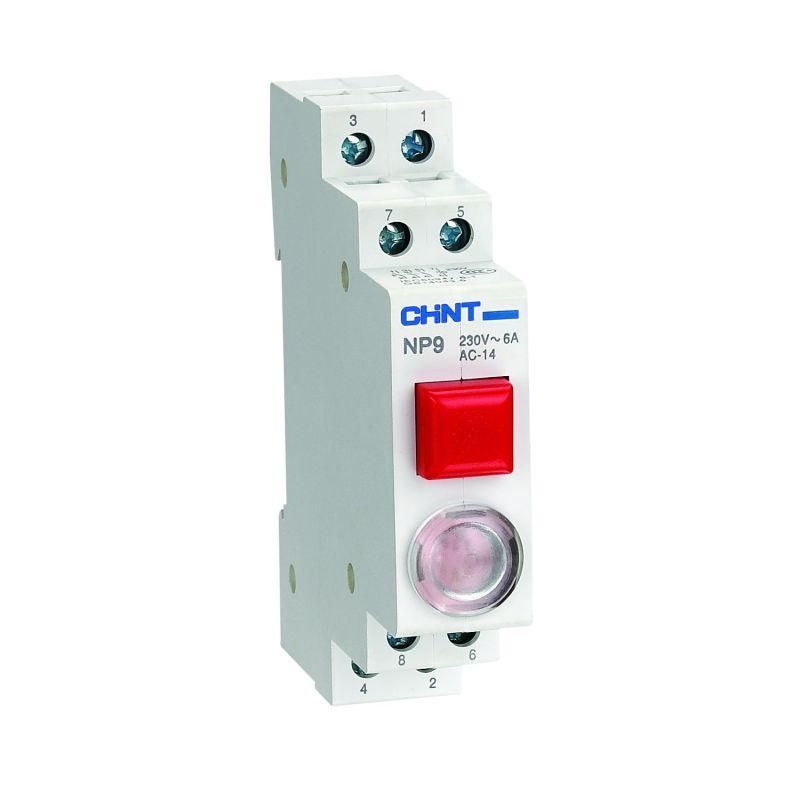

Кнопка модульная с подсветкой CHINT 584047 - устройство для управления электрическими цепями в системах автоматизации, оснащённое красной кнопкой и светодиодной подсветкой, обеспечивающей визуальную индикацию состояния. Подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Кнопка модульная с подсветкой CHINT 584047 используется для ручного управления электрическими цепями: запуска, остановки, переключения режимов работы оборудования. Применяется в системах управления станками, конвейерами, насосами, вентиляцией, световыми схемами и другими нагрузками, требующими контроля через внешний сигнал. Красная подсветка указывает на активное состояние - например, когда кнопка нажата или система работает. Устройство устанавливается в щитовые шкафы и пульты управления, где важна быстрая визуальная диагностика.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50/60 Гц)
• Номинальный ток: 16 А (тепловой ток контактов)
• Коммутируемый ток: 6 А (рабочий ток в категории AC-14)
• Контакты: 1 нормально-открытый (НО) + 2 нормально-замкнутых (НЗ)
• Подсветка: светодиод, питание от сети 230 В
• Цвет кнопки: красный
• Глубина монтажа: 71 мм
• Модульная ширина: 1 модуль (18 мм)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Механический ресурс: 250 000 циклов нажатий
• Электрический ресурс: 100 000 циклов при нагрузке 6 А / 230 В
• Категория размещения: III (промышленная среда с повышенным уровнем загрязнений)
• Условия эксплуатации: степень загрязнения 2 (умеренная пыль, неагрессивная среда)

Совместимость и монтаж

Кнопка модульная с подсветкой CHINT 584047 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 71 мм внутри шкафа. Ширина устройства - 18 мм, что позволяет разместить несколько элементов в одном ряду. Подключение проводов осуществляется к клеммам с зажимами - допускаются медные провода сечением до 2,5 мм2. Светодиодная подсветка подключена параллельно контактам и работает при наличии напряжения на входе - не требует отдельного питания. Не совместима с высокочастотными импульсными нагрузками без фильтрации.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для аппаратов управления. Серия NP9 прошла испытания на механическую и электрическую долговечность. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от попадания пыли или влаги - применение возможно только во внутренних помещениях, в закрытых щитах. Напряжение 230 В соответствует европейским и российским стандартам для бытовых и промышленных сетей.

Преимущества

• Чёткая визуальная индикация: красная подсветка показывает активное состояние кнопки даже при слабом освещении
• Высокая надёжность: 100 тыс. электрических циклов при максимальной нагрузке
• Универсальное количество контактов: 1НО + 2НЗ позволяют реализовать сложные логические схемы без дополнительных реле
• Стандартный форм-фактор: совместима со всеми типовыми щитами и компонентами на DIN-рейке
• Низкое энергопотребление: светодиод потребляет менее 0,5 Вт

Ограничения применения

• Не предназначен для наружной установки - IP20 не обеспечивает защиту от влаги и пыли
• Работает только при напряжении до 230 В переменного тока - несовместим с постоянным током выше 30 В
• Коммутируемый ток ограничен 6 А - для нагрузок выше этого значения требуется использование контактора
• Светодиодная подсветка не работает при отсутствии напряжения на входе - не является автономной индикацией
• Не рекомендовано применение в средах с высокой конденсацией, химическими выбросами или взрывоопасной атмосферой

Примеры использования

• Станок с функцией “Стоп” - красная кнопка с подсветкой включает аварийную остановку, подсветка горит при нажатии
• Система вентиляции: одна кнопка управляет включением (НО) и одновременно отключает нагреватель (НЗ)
• Щит управления лифтом: кнопка вызова с подсветкой, которая горит при активном запросе
• Линия сборки: кнопка “Пуск” с двумя замкнутыми контактами для блокировки других операций

Практические советы

• При монтаже проверьте глубину шкафа - 71 мм может не поместиться в тонких корпусах
• Для нагрузок близких к 6 А используйте предохранители или термореле - чтобы продлить срок службы контактов
• Если нужна индикация в темноте, убедитесь, что подсветка видна с места оператора - не закрывайте её крышками
• При использовании нескольких кнопок одного типа - выдерживайте одинаковый цвет и расположение для удобства обслуживания
• Не путайте с кнопками DC - хотя в описании указано “AC/DC”, реальный рабочий ток рассчитан только для переменного тока 230 В
