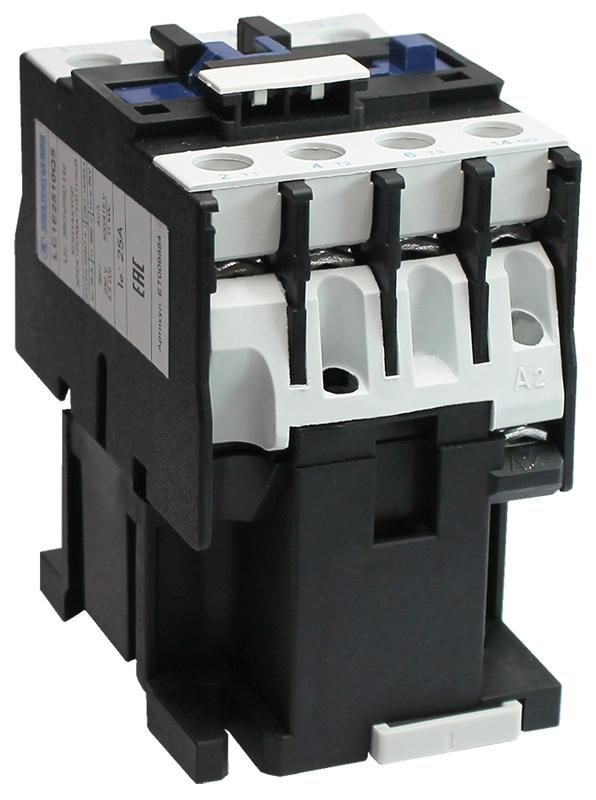

Контактор электромагнитный LC1E2510Q5, 3Р, 25А, 1НО, 380В/50Гц, (ЭТ) - ET009884 Электротехник

Контактор электромагнитный 3-полюсный 25А 1 нормально открытый контакт 380В 50Гц LC1E2510Q5 - устройство для дистанционного включения и отключения трёхфазной нагрузки, например, электродвигателей. Произведён брендом Электротехник, артикул et009884. Подходит для частых операций коммутации в промышленном оборудовании.

Назначение и область применения

Контактор электромагнитный 3-полюсный 25А 1 нормально открытый контакт 380В 50Гц LC1E2510Q5 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором в режиме AC-3 - то есть при запуске, реверсе и остановке. Также подходит для коммутации неиндуктивных и слабоиндуктивных нагрузок (категория AC-1): нагревательные элементы, освещение, трансформаторы.

Не используется для защиты - требует внешней защиты: автоматического выключателя или предохранителей на ток до 25 А.

Технические характеристики

• Число полюсов: 3
• Номинальный ток главных контактов: 25 А
• Напряжение управления: 380 В переменного тока
• Частота сети: 50 Гц
• Количество вспомогательных контактов: 1 нормально открытый (NO)
• Механическая износостойкость: высокая - рассчитан на десятки тысяч циклов включения/выключения
• Уровень шума при работе: снижен за счёт оптимизации сердечника катушки

Совместимость и монтаж

Контактор LC1E2510Q5 монтируется на DIN-рейку шириной 35 мм. Клеммы для силовых проводов и управления доступны сверху - удобны для быстрого подключения. Напряжение управления 380 В - значит, катушка работает напрямую от трёхфазной сети без дополнительных преобразователей.

Подключение силовой части: три входа L1–L3 и три выхода T1–T3. Вспомогательный контакт NO можно использовать для сигнализации состояния или самоблокировки в схемах управления.

Безопасность и стандарты

Контактор электромагнитный 3-полюсный 25А 1 нормально открытый контакт 380В 50Гц LC1E2510Q5 имеет защиту клемм от случайного прикосновения - исключает риск поражения током при обслуживании. Соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов среднего класса.

Преимущества

• Защита клемм - безопаснее при эксплуатации и обслуживании
• Высокая механическая износостойкость - долгий срок службы даже при частых включениях
• Стойкость к ударам и вибрациям - надёжно работает на станках, конвейерах, насосах
• Низкий уровень шума - снижает уровень фонового шума в помещении
• Энергоэффективная катушка - меньше тепловыделения и потребления энергии при удержании

Ограничения применения

Не применяется для нагрузок с высокой индуктивностью без дополнительных мер (например, мощные трансформаторы или электромагниты - требуется гашение переходных процессов). Не предназначен для работы при температуре ниже –25 C или выше +60 C. Не рекомендован для постоянной работы при токе выше 25 А - возможен перегрев и отказ.

Примеры использования

• Управление двигателем насоса воды в системе водоснабжения
• Включение конвейера на пищевом производстве
• Переключение группы светильников в цеху через кнопочную станцию
• Автоматический пуск компрессора в воздушной установке

Практические советы

• Выбирая контактор LC1E2510Q5, проверьте соответствие напряжения управления вашей сети - 380 В, 50 Гц. Не используйте с 220 В - катушка не сработает.
• Обязательно установите автоматический выключатель или предохранители на ток 25–32 А перед контактором - он не защищает от КЗ и перегрузок.
• При монтаже на DIN-рейку плотно фиксируйте корпус - вибрации могут вызвать ослабление контактов.
• Избегайте установки рядом с источниками сильного тепла - влияет на срок службы катушки.
• Регулярно проверяйте состояние контактов - особенно при частых включениях. При подгорании - замена обязательна.
