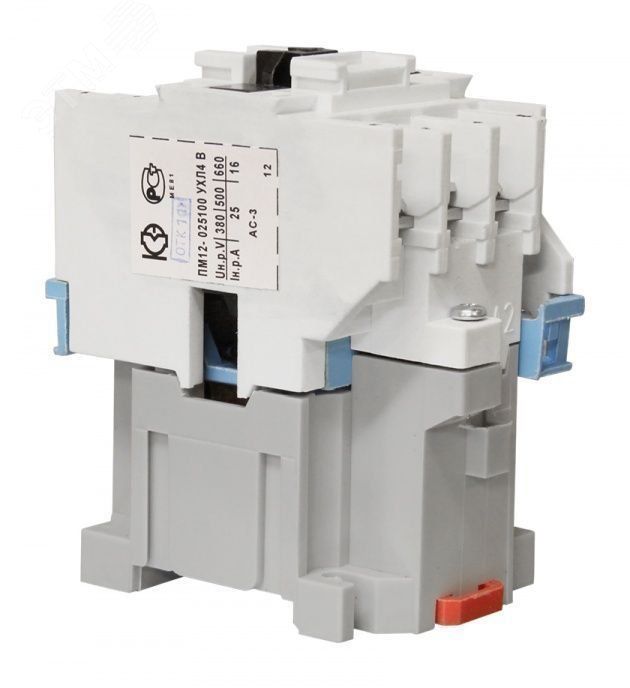

Контактор электромагнитный ПМ12-025100 УХЛ4 В 380В (1з) - 040100100ВВ380000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В 25А - устройство для автоматического включения и отключения электродвигателей до 12,5 кВт, рассчитанное на работу в сетях переменного тока 380 В. Бренд КЗЭА и артикул пм12-025100 указывают на серийную продукцию, применяемую в промышленной автоматике.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В 25А используется для дистанционного управления электродвигателями: запуск, остановка, непрерывная работа. Он не защищает от перегрузок - для этого требуются тепловые реле. Подходит для систем с частым включением: насосы, вентиляторы, конвейеры, компрессоры. Применяется в пультах управления, щитах автоматики, на производстве.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество контактов: 1 нормально открытый (1НО) + 3 нормально закрытых (3НЗ)
• Мощность управляемого двигателя: до 12,5 кВт
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В 25А устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 4–6 мм2 - соответствует винтовым зажимам. Обязательно проверьте соответствие напряжения катушки 380 В - подключение к 220 В вызовет отказ. Монтаж на плату возможен, но требует фиксации и соблюдения зазоров между контактами.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Соответствует классу коммутационной износостойкости AC-1. Наличие IP20 исключает использование в сырых, пыльных или наружных помещениях без корпуса. Эксплуатация допускается только в закрытых распределительных шкафах.

Преимущества

• Высокая надёжность механических контактов при частых включениях
• Устойчивость к колебаниям напряжения в пределах +-10%
• Простота замены - совместим со стандартными креплениями DIN-рейки
• Наличие трёх вспомогательных контактов позволяет реализовать блокировки и сигнализацию

Ограничения применения

• Не предназначена для реверса - нельзя использовать для двигателей, которым требуется смена направления вращения
• IP20 не защищает от пыли и брызг - запрещено установление вне электрошкафа
• Не имеет встроенной защиты от перегрузки - обязательно подключать тепловое реле
• Подходит только для нагрузок типа AC-1 (резистивные) и AC-3 (двигатели) - не для светодиодных или емкостных нагрузок

Примеры использования

• Автоматический пуск насоса воды в системе водоснабжения
• Управление вентиляцией в производственном цехе
• Включение конвейера в пищевой промышленности
• Система аварийного отключения оборудования через кнопочную станцию

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное питание выводит контактор из строя
• При использовании вспомогательных контактов (3НЗ) учтите, что они размыкаются при срабатывании - подходят для блокировок, а не для сигнализации включения
• Для долгой службы регулярно осматривайте контакты на окисление - особенно в условиях высокой влажности
• Выбирая аналог, обращайте внимание на посадочные размеры - артикулы пм12-025100 и 040100100вв380000010 имеют одинаковый форм-фактор
• Не монтируйте рядом с источниками тепла - перегрев снижает срок службы катушки
