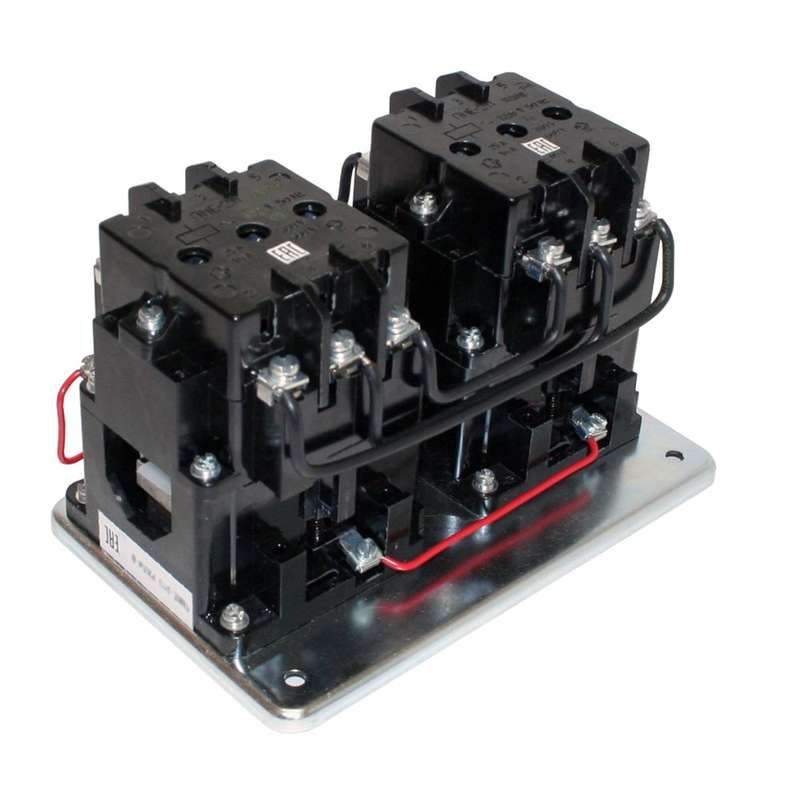

Контактор электромагнитный ПМЕ-213 УХЛ4 В 380В (2з+2р) - 080213220ВВ380000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В 25А 2НО+2НЗ от КЗЭА г.Кашин - это реверсивный аппарат для дистанционного управления трёхфазными двигателями, рассчитанный на работу в условиях повышенной влажности и температурных колебаний. Артикул 080213220вв380000000 и шифр ПМЕ-213 соответствуют серийному производству для промышленных систем автоматизации.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В 25А 2НО+2НЗ предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный запуск, остановку и реверсирование двигателя - то есть позволяет менять направление вращения без механического вмешательства. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках с ЧПУ, где требуется частое переключение направления движения.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока или других значений.
• Максимальное рабочее напряжение: 660 В - допустимо использовать в сетях до этой величины, включая 380 В и 400 В.
• Номинальная мощность: 11 кВт - оптимальна для двигателей такой мощности при напряжении 380 В.
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать блокировки и сигнализацию в цепях управления.
• Род тока: переменный (AC) - совместим только с сетями 50–60 Гц.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки в защищённом щите.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −40C до +40C и высокой влажности, подходит для помещений с невзрывоопасной средой.
• Способ монтажа: DIN-рейка или монтажная плата - легко крепится на стандартную рейку 35 мм или через отверстия в плате.
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 4 мм2 (по рекомендациям производителя).

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В 25А 2НО+2НЗ совместим с другими элементами управления серии ПМЕ. Монтируется на DIN-рейке стандартной ширины 35 мм. Подключение силовых контактов выполняется к верхним и нижним клеммам - важно соблюдать порядок фаз при реверсе. Управляющая катушка подключается к двум отдельным клеммам A1/A2. Для работы в реверсивной схеме требуется два таких контактора - один для «вперёд», второй для «назад». Между ними обязательна механическая или электрическая блокировка, чтобы исключить одновременное включение.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Соответствует классу безопасности III. Отсутствие степени защиты IP00 требует установки внутри электрошкафа с уровнем защиты не ниже IP54. Для защиты катушки от импульсных перенапряжений рекомендуется установка ограничителя перенапряжения (ОПН) параллельно её выводам - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения.
• Чёткая реверсивная схема - два НО и два НЗ контакта обеспечивают полноценную блокировку и сигналы для контроллеров.
• Устойчивость к климатическим условиям - исполнение УХЛ4 позволяет применять в неотапливаемых помещениях, на складах, в цехах с высокой влажностью.
• Простота замены - стандартный форм-фактор и крепление позволяют заменить аналог без переделки щита.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита.
• Не используется вне закрытых шкафов - степень защиты IP00 делает его уязвимым к пыли, брызгам и внешним воздействиям.
• Не подходит для частотного регулирования - при работе с частотниками возможны помехи и пробои катушки без ОПН.
• Требуется принудительная блокировка при реверсе - сам по себе не предотвращает одновременное включение двух контакторов.
• Не имеет встроенной тепловой защиты - необходимо использовать отдельный тепловое реле при защите двигателя от перегрузки.

Примеры использования

• Реверсивный привод лебёдки - перемещение груза вверх/вниз.
• Конвейер с обратным ходом - изменение направления транспортировки при необходимости.
• Оборудование для заточки инструментов - быстрое переключение вращения шпинделя.
• Вентиляционные системы с функцией продувки - смена направления потока воздуха.

Практические советы

• При монтаже проверьте соответствие напряжения катушки (380 В AC) - подача 220 В не вызовет срабатывание.
• Используйте винты с моментом затяжки 0,5–0,7 Нм - переусиливать нельзя, можно повредить клеммы.
• Подключайте силовые провода сечением 2,5–4 мм2 - меньше не рекомендуется из-за нагрева.
• Для реверса всегда используйте два контактора с электрической блокировкой (например, через НЗ контакты другого аппарата).
• Добавьте ОПН на катушку, если система питается от частотного преобразователя или длинного кабеля - это продлит срок службы.
• Проверяйте состояние контактов каждые 6–12 месяцев - при частых включениях возможен износ, особенно при индуктивных нагрузках.
